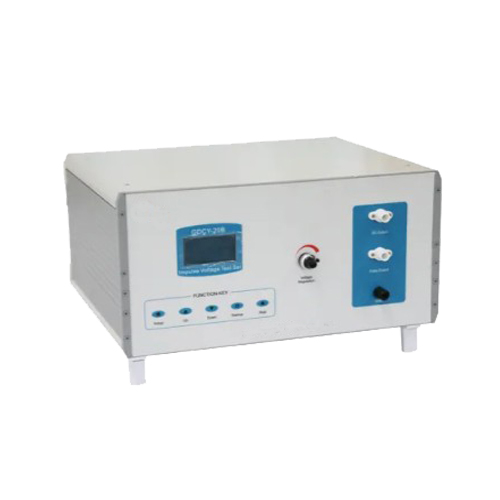

IVT-20B 小型冲击电压发生器
发布者:扬州市拓腾电气有限公司 发布时间:2021/4/17

产品概述

IVT-20B型冲击电压试验仪是根据TB/T 2653、GB/T22387、GB/T17627、GB/T16927、GB14048、GB7251、GB/T16935、IEC61730、GB4706、GB3048、JB/T 7083等标准要求,用于充电桩、太阳能、低压成套、低压电器、电度表、电机、电线电缆、漏电保护器等产品安全性能检测的冲击电压试验仪器,是低压成套、低压电器企业的“3C”认证检验设备。设备采用高速单片机设计,手动、自动、程控多模式,液晶显示,触摸按键设计,具有操作方便、性能稳定可靠、自动化程度高的优点。


手动模式状态下,仪器的冲击电压值需用手动调节旋钮调节,冲击电压实验前,需在未接入测试状态下,预先手动调节预冲击电压值,然后再接入系统进行测试。自动模式下,可直接将仪器接入测试系统,然后进入菜单设置,设置预冲击电压值后,仪器就可以根据设置输出冲击电压脉冲进行测试。程控状态下,可以通过计算机或者工业网络直接控制仪器设备的冲击电压,间隔时间,冲击次数,进行冲击实验,仪器还可以通过网络向计算机或者工业网络分次返回每次测试的冲击电压值结果。仪器通过检测测试时的冲击电流值和电压衰变程序判定是否击穿。自动模式和程控模式包含自动恒压系统,可以1V为步进设置冲击输出电压峰值,输出冲击电压不受间隔时间影响。 Impulse Voltage Generator     Impulse Voltage Test Set


通过使用配套的计算机控制程序,可以实现多组合测试项目,可以实现自低电压到高电压,自正极性到负极性(正负款)的多组合测试。测试结果数字图形双显示,形象直观。


仪器提供外置采样接口,可用于冲击波形的跟踪与监测,采样接口的分压比为1/160(出厂检验值)。提供显示精度再修正功能,可随时设置显示修正系数,使仪器显示和标准相一致。

技术参数

1 输出电压

  输出直流:4-±22KV;精度±3%;

  冲击峰值:4KV-±20KV;精度±3%F(可修正);

2 冲击电压波

  波前时间: 1.2μs±30%;

  波后半值时间: 50μs±20%;

3 程控及自动

  档位:±4KV-±20KV,1V步进;

  程控精度:±3%;

  次数:1-9999次;

  间隔时间:5-99S;(默认5S)

  冲击电压通讯方式:485-USB

3 手动

  冲击次数: 1-9999次,0为连续无限次冲击;

  间隔时间: 1-99s;

4 漏电流测试:

  击穿电流设置范围:30mA-1200mA;用于辅助判定是否合格

5 衰减判定:

  电压衰减程序:0%-99%;(0%时不通过电压衰减来判定)

6 电源条件 额定电压 AC220V±10%,50Hz;额定功耗 200VA。

7 环境条件 环境温度 0-40℃ 环境湿度不大于80%。

8 外形尺寸 450mm*380mm*240mm;

9 重量 主机约12kg

知识链接


1、瞬态过电压:


过电压是指峰值大于在正常运行下稳态电压的相应峰值的任何电压。过电压包括暂态过电压、瞬态过电压(含通断操作过电压和雷击过电压)、功能过电压。


瞬态过电压是指振荡的或非振荡的,通常为高阻尼的,持续时间只有几毫秒或更短的短时间过电压。瞬态过电压来源一般有二种:一种来自系统的瞬态过电压,该系统与设备的接线端子连接;另一种来自设备自身产生的瞬态过电压。


瞬态过电压的试验目的,旨在考核每一个小于表16规定值的小电气间隙,包括在电极之间电气间隙的任何处,在不同的现场条件的情况下耐瞬态过电压能力。


2、 脉冲电压试验:


脉冲电压是指试验时施加的非周期性瞬态电压。它通常迅速上升至峰值然后较缓慢地降到零。额定脉冲电压是根据器具的额定电压和过电压类别而确定的电压,用来检验器具绝缘耐受瞬态过电压的规定承受能力。


脉冲电压试验是根据额定脉冲电压确定试验电压,用GB/T17627.1(eqvIEC61180-1)规定的1.2/50μs标准脉冲一致的空载波形进行脉冲电压试验。试验目的是检验家电产品,在脉冲电压下器具承受瞬态过电压的能力。它由一个有效阻抗为12Ω的脉冲发生器提供。脉冲试验电压以不小于1s(一般推荐3S)的间隔对每个极性施加3次,试验目的是检验家电产品,在脉冲电压下器具承受瞬态过电压的能力。


3、冲击电压试验:


    冲击电压是指作用时间极短的电压,如雷电冲击电压或操作冲击电压。冲击电压作用下的气体介质击穿现象。冲击电压可分两类:一类是雷电冲击电压,其标准波形为1.2μs /50μs,是模拟雷闪放电时造成的雷电过电压;一类是操作冲击电压,标准波形为250μs /2500μs或波前时间为2000~3000的衰减振荡波,为模拟开关操作或系统故障时产生的操作过电压(见过电压)。不同电极形状空气间隙的雷电冲击击穿电压如图3 所示。由于冲击击穿电压有随机分散性,一般取50%概率的数值。冲击击穿电压与试验电压极性和电极形状有关。冲击电压击穿可以发生在波前或波尾部分,视电压高低而定。电压越高,击穿时延越短。击穿电压与时延的关系曲线常称伏秒特性(见绝缘强度)。它对电力系统的绝缘配合有重要意义。同样,由于作用时间的影响,操作冲击电压下间隙击穿电压比雷电冲击电压下的低。而在一些高功率脉冲装置产生的几十纳秒脉冲电压下,间隙击穿电压则高得多。
