产品概述

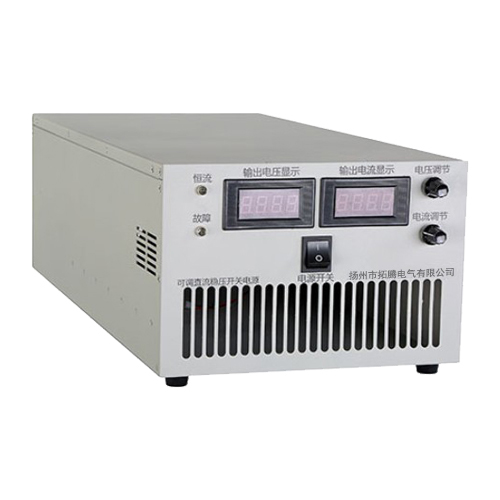

      AD22020可调稳压稳流电源采用无工频变压器的开关电源技术，因而具备交、直流兼容输入功能，而且输入电压范围宽；采用先进的开关电源控制技术和元器件，以及精心的设计，整机体积小、重量轻、效率高，确保了长期满负荷运行的稳定、可靠。

最大输出DC 220V，20A，最大输出功率4400W。

     广泛应用于电力直流屏系统、工控、通信、科研、蓄电池充电等设备。

产品特点

1、本电源输出的稳压值(当输出电流＜输出恒流值时的输出电压)和恒流值(当输出电压＜输出稳压值时的输出电流)都可以在各自最大值的(0～100)％范围连续可调。

2、输出恒流值可调给许多应用带来方便，例如许多调试应用，调小恒流值能方便有效地保护负载设备的安全。

3、设有完善的保护功能。内置温控散热风扇，既能有效散热，又能有效延长风扇寿命。

4、过热自动关机保护。

5、输出过压、过流和短路保护。

6、开机延时软启动，避免开机输出电压过冲。

主要技术参数

1、输入电压：单相AC220V±15%，50Hz；

2、输出稳压值可调范围：DC: 0～220V；

     输出恒流值可调范围：DC: 0～20A。

3、源电压调整率：稳压≤0.5％；负载调整率：稳压≤1％；恒流≤2％。

4、整机效率：≥86％；纹波电压：总纹波电压Vpp≤1%。

5、输出电压：显示准确度±1.5%；输出电流：显示准确度±2%。

6、开机输出电压过冲：≤2％。

7、绝缘电阻：输入－输出：≥20MΩ；输入－机壳：≥20MΩ；输出－机壳：≥80MΩ。

8、绝缘强度：输入－输出：AC1500V，10mA，1分钟；

                     输入－机壳：AC1500V，10mA，1分钟；输出－机壳：AC1500V，10mA，1分钟。

9、整机过热保护温度阀值：(75～85)℃。

10、平均无故障时间：≥50000h。

11、外形尺寸(mm)：260(宽)×174（高)×540(深)；整机重量：净重约20kg。

12、散热风道：内部散热风道前进后出。

13、贮存温度：(-40～70)℃；工作温度：(-10～45)℃；

      相对湿度：90％(40±2℃)；大气压力：(70～106)kPa。
