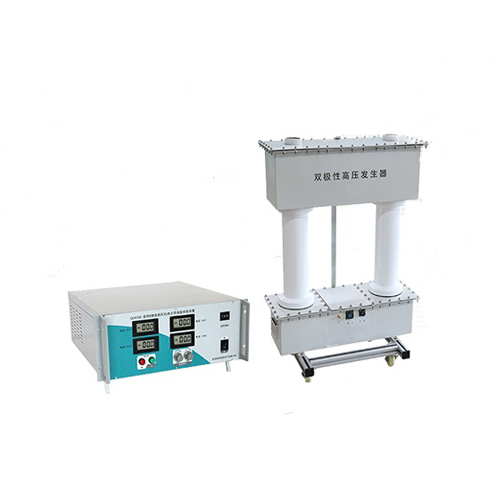

产品概述

      X射线机是我国各级医疗卫生部门中使用最为普遍的医学影像设备，然而其关键部件高频高压发生器国内还不能普及生产，主要依赖进口。近年来，国产大功率高频X射线机研究开始起步，已经取得了一些研究成果。由于X射线高频高压发生器具有高质量的X射线输出，以及效率高，体积小，重量轻，控制精度高等优点，已逐渐替代工频X射线发生器，成为现代X射线机和CT设备的关键核心部件之一。通过对各大公司的高频高压发生器核心技术-高压逆变电路进行系统分析，并比较其各自的优点，有利于了解产品的特点和性能。我公司通过对几种不同医用X射线高频高压发生器的高压逆变电路进行分析比较。特推出专门针对X射线高压发生器进行耐压检测的正负极性的高压试验装置。

产品特点

       1、采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。

      2、正、负极性电压同时输出叠加成2倍电压进行耐压试验。

      3、采用电压负反馈，输出电压稳定度高，纹波系数小≤1%。

      4、全量程平滑调压，电压调节细度好调节精度≤1%，电压误差1%（读数±1），电流误差1%（读数±1个字）。

      5、升压电位器零起升压。

      6、过压保护采用拔码设定，一目了然。

      7、倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

      8、一体化设计、高压拖地电缆引出，方便现场试验。

      9、产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

1、正极性100KV高压源参数

    工作电源 380V三相四线供电

    输出电压 +100KV

    输出电流 20mA

    电压测量 ±1％ 1个字

    电流测量 ±1％ 1个字

    电压稳定度 随机波动，电源电压±10％时 ≤1‰

    如需要更高稳定度，可订制≤0.1‰

    直流高压 脉动因数 ≤ 1％

    工作方式 间断使用30分钟

    环境温度 -10℃≈50℃

    相对湿度 ＜90％ 无凝露25℃时

    海拔高度 1500m以下

2、负极性100KV高压源参数

     工作电源 380V三相四线供电

     输出电压 -100KV

     输出电流 20mA

     电压测量 ±1％ 1个字

     电流测量 ±1％ 1个字

     电压稳定度 随机波动，电源电压±10％时 ≤1‰

     如需要更高稳定度，可订制≤0.1‰

     直流高压 脉动因数 ≤ 1％

     工作方式 间断使用30分钟

     环境温度 -10℃≈50℃

     相对湿度 ＜90％ 无凝露25℃时

     海拔高度 1500m以下
