产品名称：

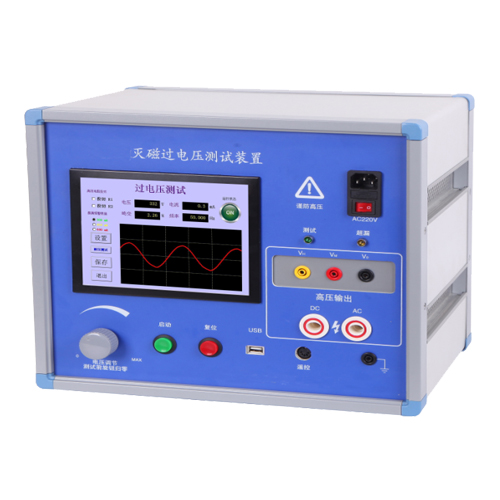

灭磁过电压测试装置

产品简介：

  灭磁过电压测试装置主要应用在电厂检修时，通过对发电机转子灭磁与过电压保护装置进行现场测试和数据分析，查找保护装置是否存在缺陷和故障,确保在发电机组或变压器发生故障时灭磁保护装置可以安全可靠动作。

    TEMC-AD05型灭磁过电压测试装置可以完成对发电机励磁系统的灭磁过电压保护设备的测试、励磁系统励磁主回路的耐压试验和灭磁功能测试，也可以用于一般电阻、电容、变压器、电机、电源、开关等电器设备的耐压测试，仪器具有高压交流和直流输出，可以进行交、直流的耐压试验。

   近年来我国电力建设突飞猛进，发电机机组的单机容量迅速提高，发电机的额定励磁电压和励磁电流都越来越大。发电机保护的一个重要环节就是灭磁，当同步发电机组或变压器发生内部故障时，虽然发电机与系统断开，但磁场电流产生的感应电势将维持故障电流，对电机绝缘造成损坏，严重时会烧毁绕组和熔化铁芯。为了尽快地将转子磁能衰灭到零，国内外多家公司利用氧化锌电阻配合可控硅及开关研发出“灭磁及过电压保护装置”，这个保护装置性能优劣及可靠性直接影响发电机的稳定运行。针对发电机转子灭磁与过电压保护装置的检测虽然在我国电力行业标准DL/T 843-2010中有明确规定--灭磁试验及转子过电压保护试验在型式试验、交接试验、大修试验时必须完成。然而各电厂对该试验的执行力度却是远远不合标准：一是灭磁过电压保护装置的生产厂家出于保护自己核心技术禁止用户随意拆卸保护装置自行试验，所以故意鼓吹自己的装置可以稳定运行几十年；二是试验准备繁琐需要各种工具耗时非常、需要搭建电路一旦出错会产生严重的生产事故、试验过程中有最高5千伏的高压电产生非常容易造成人身安全事故；三是测试耗时长，图形保存不方便造成后续检测报告编写很困难。这些都导致专工们对该试验望而却步。因此，各电厂迫切希望有一台携带方便，操作简便的测试设备。我公司为了帮助电厂专业技术人员解决这个困难，特别研发了TEMC-AD05灭磁过电压测试仪,从而保障电厂发电机组的安全运行。

主要功能：

    TEMC-AD05型灭磁过电压测试装置主要用于静态调试和机组大修时对灭磁过电压保护装置的测试，完成灭磁试验及转子过电压保护试验，以确保灭磁保护装置在机组发生问题是可以迅速可靠动作，保证机组安全避免经济损失。本测试装置安全可靠，集交直流高压升压控制信号发生、高压电阻投切、定时启停测试、超漏报警（指示灯和蜂鸣器）、图形显示存储等功能于一体主要完成如下试验：

   励磁系统介电性能试验；

   非线性电阻试验（ZnO灭磁阀片漏电试验）；

   发电机灭磁过电压保护特性试验；

   励磁系统励磁主回路的耐压试验和灭磁功能测试；

   通用交直流耐压试验（电阻、电容、变压器、电机、电源、开关等器件的耐压测试）。

技术特点：

   仪器美观精巧、携带方便，完美解决灭磁试验及转子过电压保护试验现场准备工作繁琐的问题，保证了被测人员的人身安全，降低了测试的专业性、复杂性。本仪器的使用不仅确保灭磁及过电压保护装置可以在机组发生问题时安全可靠灭磁避免经济损失，而且大幅降低了用户聘请科研院所或检修公司协助检测产生地高昂检测费用，节约电厂的运行成本。

★ 完成发电机灭磁过电压保护特性试验、非线性电阻漏电实验、励磁主回路的耐压试验、输出波形是否 正确等。

★ 仪器集三相电源、高压电阻投切、波形存储、控制角和交直流电压电流参数测试功能于一体。

★ 系统采用双ARM+DSP结构，采样、计算、显示存储分工处理协同合作，实现高采样 精度，快速显示和存储。

★ 仪器面板设计简洁明了、功能齐备，采用8寸超高清LCD可触控彩屏，运行界面直观简便易于操作。

★ 仪器配备USB数据接口，可方便地存取测试波形，实现测试报告的快速编写。

励磁系统开环小电流测试仪

产品简介：

   近年来我国电力建设突飞猛进，发电机机组的单机容量迅速提高，发电机的额定励磁电压和励磁电流都越来越大。发电机的励磁系统是发电机关键控制设备，其性能的优劣与可靠性的高低直接影响发电机的稳定运行。然而现实中因励磁设备寿命的增加以及维护不到位，造成励磁系统造成发电机非停的事故时有发生，给发电企业造成很大经济损失。因此在早期的静态调试实验以及机组大修试验中，励磁系统小电流试验（开环试验）是一项非常重要的试验。国产的励磁检测设备几乎处于空缺状态，仅有的设备也是体形庞大笨重，操作时安全性能差，测试准备工作繁琐，测试耗时长，图形保存不方便造成后续检测报告编写很困难。因此，各电厂迫切希望有一台携带方便，操作简便的测试设备。

   EXOM系列励磁系统开环小电流测试仪主要用于励磁设备维修或检修后进行的小电流测试和故障检测，保证励磁系统安全稳定运行。该系列测试仪适用于各种型号励磁系统整流柜开环特性测试（又称小电流测试）中，全面检测励磁系统的同步信号回路的相位和相序、脉冲输出回路接线、控制角的范围、全控桥触发回路及主回路工作情况，快速准确定位励磁系统故障点，确保励磁系统的安全、可靠和稳定运行。

技术参数：

   EXOM系列励磁系统开环小电流测试仪的输入：仪器供电电源（频率都是50Hz，3S型为三相四线AC380V ，II型为单相AC220V，）、直流输入和脉冲输入。

   输出交流电压：II型是相电压范围50～115V，电压可通过触摸屏任意调节控制；3S型测试仪输入电压可根据用户测试要求定制（线电压50V或线电压100V或其它，默认为线电压输出50V）。测试仪可根据用户需求，定制辅助输出（PT电压或同步电压）。

   输出频率：II型默认50Hz输出，可根据用户需要定制中频输出。3S型测试仪的频率依赖于供电电源。

产品应用：

   EXOM系列励磁系统开环小电流测试仪应用在核电厂、火电厂、水电电厂、大学院校和科研院所等单位，适用于国内外各厂家的励磁调节设备（常见广擎、南瑞、四方、ABB、西门子等）。我公司设备多次出口，产品的各项性能指标深受用户赞誉。
