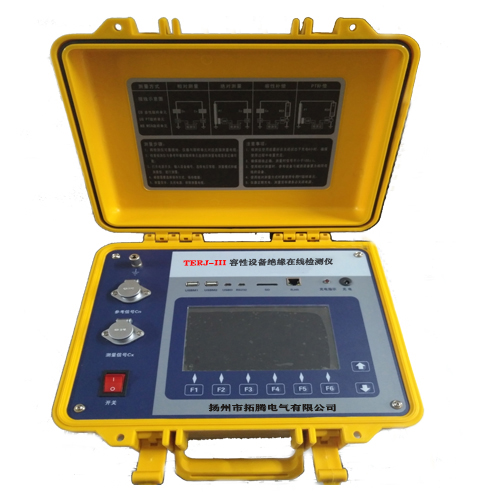

TERJ-III容性设备绝缘在线检测仪，可用于带电检测容性电气设备（套管、CT、CVT、耦合电容器）的介质损耗、电容量和氧化锌避雷器的阻性电流、全电流等绝缘参数，现已在近8000台高压电气设备上安装使用，有效检测出多起绝缘缺陷，深得用户的信赖，南方电网和华北电网还针对该产品制定了现场应用导则。

功能特点

        1、 具备多种测试功能，既可对电容型设备的介质损耗和电容量进行在线或停电测量，又能用于氧化锌避雷器阻性电流参数的测试；

        2、 采用了具有独特的异频自校技术的高精度电流传感器，对传感器精度进行动态校验，故可准确检测70μA～650mA范围内的输入信号，并能通过外部串接电阻的方式实现对电压信号的测量；

        3、 电流传感器采用穿心结构，输入阻抗极低，可耐受10A工频电流的作用以及10kA雷电流的冲击，满足在线检测的使用条件；

        4、 提供两种介质损耗在线检测方式，既可测量两个同相电容型设备的介质损耗差值和电容量比值，又可用PT二次侧电压作基准信号，对设备的电容量及介质损耗值进行测量；

        5、 完善的电磁屏蔽措施和数字处理技术，可确保介质损耗测试结果不受谐波干扰及脉冲干扰的影响，具有高达±0.05%的绝对检测精度；

        6、 提供两种阻性电流检测方式，容性电流的补偿信号既可使用PT二次侧电压，又可使用同相电容型设备的泄漏电流，能够准确测量MOA的全电流、容性电流、阻性电流及其基波与三次谐波分量等多种参数；

        7、 采用数字化处理技术，实现避雷器容性电流的全补偿，降低了MOA端电压谐波分量对阻性电流峰值测试结果的影响；

        8、 具有相间干扰自动补偿功能，对电场分布较为规则的“一”字形排列避雷器，可正确测得两个边相的阻性电流及其基波分量的峰值；

        9、 完善的自我校验功能和高稳定度的电流传感器，确保测试结果准确可靠，检测精度基本不受环境温度变化（-20～40℃）的影响；

        10、采用便携式设计结构，操作使用简单，机内铅蓄电池可维持8小时的连续工作时间，完全满足现场使用的要求。

 技术参数

1. 显示方式：7寸汉显大屏幕液晶显示器，特别适合户外使用

    工作电源：机内免维护铅蓄电池。

    环境温度：-20～60℃

    电缆附件：25m测量电缆2根，（对同时测量多个设备的仪器，电缆数目增加）

    外形尺寸：430mm×340mm×160mm

    仪器重量：5kg

2. 测量范围及精度

    电流测量：测量范围   Cx=100μA～800mA

                                      Cn=100μA～800mA

                      测量精度   ±（读数的0.5%+1位）

    电压测量：测量范围   Vn=3V～300V

                      测量精度   ±（读数的0.5%+1位）

    介质损耗：测量范围   Tanδ=－200%～200%

                     测量精度   ±0.05%

    电容比值：测量范围   Cx：Cn=1:1000～1000:1

                      测量精度   ±（读数的0.5%+1位）

    电 容 量：测量范围   Cx=10pF～0.5μF

                    测量精度   ±（读数的0.5%+2pF）

注：实际测量精度与试品电流的大小和所用PT（或CVT）的精度有关。

    阻性电流：测量范围   Irp=10μA～100mA（峰值）

                     测量精度   ±（读数的0.5%+1位）

    容性电流：测量范围   Icp=100μA～800mA（峰值）

                      测量精度   ±（读数的0.5%+1位）

3. 其它特性

    谐波抑制：输入电流信号的波形畸变不会影响介损测量精度。

    电源管理：当机内铅蓄电池电量不足或长时间没有测量时，会发出声响警告并自动关机。

    充电时间：关机状态充电12～24小时。
