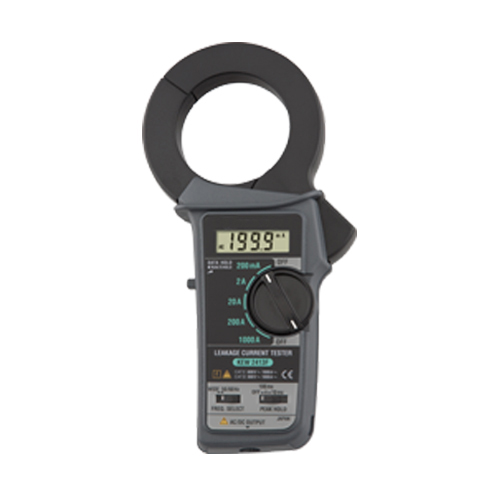

S213/泄漏电流钳形表
发布者:扬州市拓腾电气有限公司 发布时间:2021/3/2

1. 既能测量微小电流又能测量大电流。

2. 遮蔽性钳口设计能将外部磁场的影响减少至最小,并能测量泄漏电流。

3. 量程AC 0.1 mA ~1000A,并可提供所有测试量程上大于1kHz的频率响应。

4. 200mA 量程时可保证 20kHz 约-7%的精确度。

5. 配备频率切换开关-50/60Hz 或 WIDE –打开或关闭组合过滤器,可进行主要基本频率或大范围频率的电流测量,包括变极器等设备产生的频率。

6. 峰值保留功能,可选择 10ms 或 100ms 响应时间。

7. 双向模拟输出端口。

8. 对应于被测电流提供相应 AC 电压输出,可监控示波器的波形或连接真有效值读数设备测量RMS电流值。

9. 同时,可直接联结图表记录仪等设备转换 ACA 读数为 DC 电压输出。

10. 数据保留功能适用于读取难以到达场所的数据。离开导线后数据保留于显示屏上。

量程

精确度

测量时间限制

频率响应量程

WIDE

50/60Hz

200mA

0~199.9mA

±1.0%rdg±2dgt(50/60Hz)

±3.0%rdg±2dgt(401kHz)

±1.5%rdg±2dgt

连续

2A

0~1.999A

20 A

0~19.99A

200 A

0~199.9A

±1.5%rdg±2dgt(50/60Hz)

±3.5%rdg±2dgt(401kHz)

±2.0%rdg±2dgt

1000 A

0~500A

±1.5%rdg±2dgt(50/60Hz)

±3.5%rdg±2dgt(401kHz)

±2.0%rdg±2dgt

501~1000A

±5%rdg(50/60Hz)

±10%rdg(401kHz)

±5.5%rdg

10分钟

外部磁场的影响:1.最大10mA(AC),接近于100A(AC)的10mm直径导体。2.剩余电流的影响。3.最大10mA(AC),夹住2个100A(AC)的10mm直径导体时,每个都提供或输出100A (AC)电流。

模拟输出(输出电阻:1kΩ)

量程

测量范围

AC/DC输出电压

精确度(AC)

精确度(DC)

WIDE

50/60Hz

200mA

0~199.9mA

0~200mV

±2%rdg

±3%rdg

±3.5%rdg

2A

0~1.999A

20 A

0~19.99A

200 A

0~199.9A

±2.5%rdg

±3.5%rdg

±4.0%rdg

1000 A

0~500A

0~50mV

±3%rdg

±5%rdg

±5.5%rdg

501~1000A

50~100mV

±5%rdg

±7%rdg

±7.5%rdg

无论频率选择开关或峰值保留开关如何设置,被测电流对应电压通过“WIDE”输出。根据显示读数输出DC电压影响频率选择开关或峰值保留开关位置2000计数的读数时200mV DC。

操作系统

双集成电路

显示

3-1/2

最大显示值

1999

量程选择

手动

响应时间

1

采样速率

3/

超量程显示

最高位上显示“1”(除1000A AC量程)

精确度温度与湿度范围

23oC±10oC,相对湿度85%以下,无结露

存放温度与湿度范围

-10oC ~ 50oC相对湿度 80%以下,无结露

操作温度与湿度范围

0oC ~ 40oC相对湿度85%以下,无结露

无结露使用电池

F22×6节或相等电池

电流消耗

最大约5mA

导线直径

直径最大约68mm

附件

6F22背包

低电量警告

屏幕上显示“B

过载保护

最大AC1500A/1分钟

耐电压

AC3700V/1分钟

绝缘电阻

10MΩ以上/1000V

外形尺寸/重量

250L)×130W)×50Dmm/570 g(含电池)

2413F
