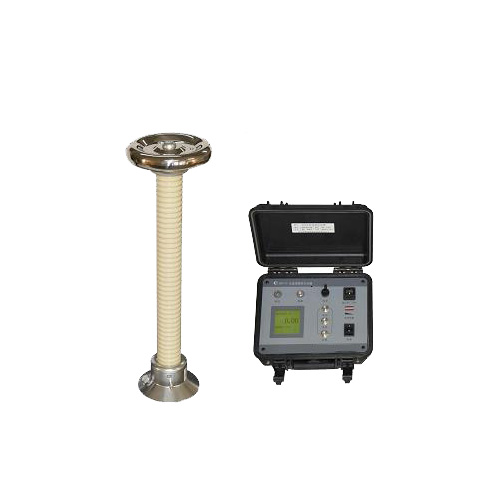

BGV系列全自动数显交、直流高压分压器

发布者：扬州市拓腾电气有限公司发布时间：2021/1/30

本设备主要用于工频交流和直流高电压的测量。特别是用于电力系统现场及科研院所、高电压试验室等部门作为高电压测量之用。

◆ 采用高压测量专用高稳定性电阻、电容，温度特性好、元件温度系数小。

◆ 分压器精度高、稳定性能好、分压器电容容量选用合理、有效抑制环境杂散对测量的影响、抗干扰能力强。

◆ 采用特殊工艺制作、适用于潮湿地区及高海拔地区，体积小、重量轻、便于携带。

◆ 液晶显示模块直接读取数值，可测量直流值、有效值、峰值/ 值。

◆ 可根据用户要求提供智能峰值表，实现最大值记忆、打印等功能。

◆ 本公司的直流高压基准与美国NIST（美国国家标准技术研究院）比对总不确定度为十万分之三。

◆ 600kV标准分压器精度通过国家高压计量站检定总不确定度为万分之五。

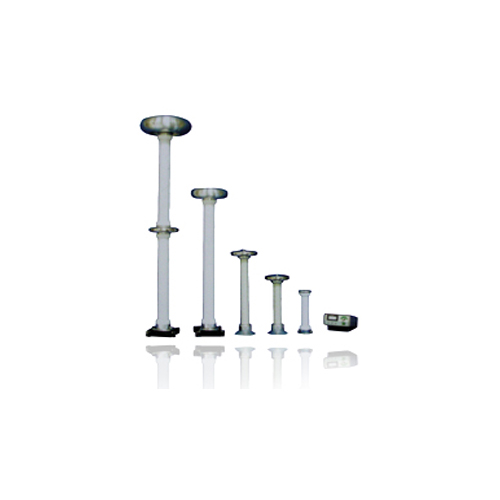

型号	额定电压			阻抗（PF/MΩ）	分压比	不确定度
型号	直流（DC）	交流（AC）	峰值（PEAK）	阻抗（PF/MΩ）	分压比	直流（DC）	交流（AC）	有效值（RMS）	峰值（PEAK）
BGV60	60kV	60kV	85kVP	167/150	1000:1	±0.5%	±1%	±1%	±1%
BGV100	100kV	100kV	142kVP	100/250	1000:1	±0.5%	±1%	±1%	±1%
BGV200	200kV	200kV	283kVP	100/450	1000:1	±0.5%	±1%	±1%	±1%
BGV300	300kV	300kV	424kVP	100/750	1000:1	±0.5%	±1%	±1%	±1%
BGV400	400kV	400kV	565kVP	75/1200	1000:1	±0.5%	±1%	±1%	±1%
BGV600	600kV	600kV	848kVP	50/1600	1000:1	±0.5%	±1%	±1%	±1%

型号	温度系数	显示方式	分压器				峰值表
型号	温度系数	显示方式	直径（mm）	高度(mm)	屏蔽罩(mm)	重量(kg)	长×宽×高	重量(Kg)
BGV60	AC0.01%℃ DC0.02%℃	全自动显示1%分辨率	Φ55	440	Φ170	2	220×180×85	0.8
BGV100			Φ55	620	Φ210	2.5
BGV200			Φ70	1070	Φ250	7.5
BGV300			Φ80	1560	Φ550	13
BGV400			Φ100	1990	Φ800	30
BGV600			Φ120	3100	Φ1200	57

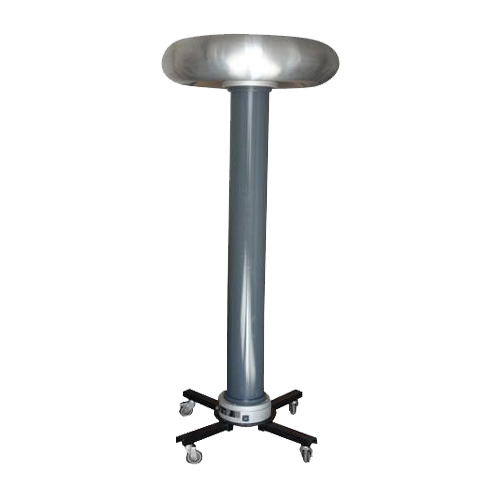

高精度直流、交流高压分压器

精密分压器采用高稳定度低温漂高压电阻、特制高压测量用小电感电容，温度系数小，电容量稳定，有效抑制环境杂散电容的影响，提高分压器的精度，配合先进的测量电路使测量精度大幅提高，性能更加稳定，抗干扰能力强。

BGD型精密直流分压器
技术参数：10-800kV;不确定度0.1-0.01%;(0.0005-0.01)%/℃
BGA型精密交流分压器
技术参数：10-800kV;不确定度0.5-0.2%;(0.0002-0.01)%/℃

本公司的直流高压基准与美国NIST（美国国家标准技术研究院）比对总不确定度为十万分之三。
600kV标准分压器精度通过国家高压计量站检定总不确定度为万分之五。

高稳定度直流高压电源

高稳定度直流高压电源适用于各级计量传递部门、各省电科院建立直流高压标准。该设备是我单位在多年从事高电压设备研制基础上精心设计而成的。控制部分采用高稳定度电压基准，高精度高压取样分压器，多重隔离、双闭环反馈稳压电路，所有元件全部经过严格筛选，关键部件全部选用进口元件。输出电压稳定度高，保证了高测量精度。

         电压等级：30-600kV
　　输出电流：2-10mA
         稳定度：0.005%-0.1%
         文波系数：0.01%-0.1%
         工作环境：10℃-40℃
         电网调整率：电网变化±10%时电压变化0.01%-0.1%
