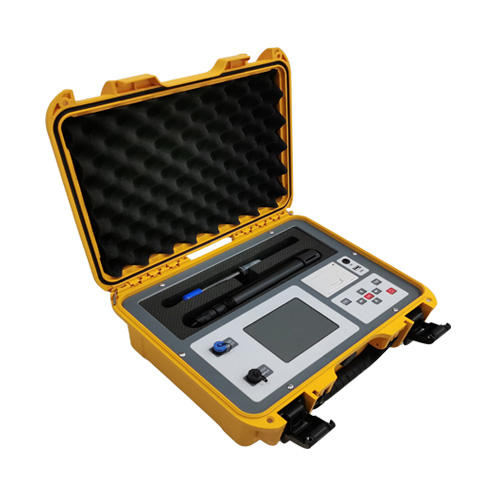

新款TE-IPM-5/5直读式激光盐密灰密测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2021/1/29


术语解释

灰密度NSDD): 绝缘子单位绝缘表面上清洗的非可溶残留物除以表面积,一般表示为mg/ cm2。

附盐密度(SDD): 人工涂覆于给定绝缘子表面(不包括金属部件和装配材料)上的氯化钠总量除以表面积,

一般表示为mg/ cm2。

等值附盐密度(ESDD): 绝缘子单位绝缘表面上的等值附盐量,一般表示为mg/ cm2。

爬电距离 : 在两个导电部分之间,沿绝缘体表面的最短距离。

统一爬电距离USCD): 绝缘子的爬电距离L除以试验电压与√3的积,一般表示为mm/kV。

污秽层 : 由盐和惰性材料组成的绝缘子表面上的导电电解层。

现场污秽度等级 : 将污秽严重程度从非常轻到非常严重按SPS(ESDD/NSDD的最大值)的分级。


主要特点

Ø 内置测试专用测试软件,盐密灰密一体化完成测试;

Ø 嵌入式操作,直观快捷的人机交互界面,参数可灵活设置;

Ø 全自动一体化烧杯式测试方案,按要求配置好溶液后,采用人工搅拌的方式,并插入专用电极采集信号;

Ø 便携式设计,便于现场测试或实验室使用;

Ø 采用激光反射式测量原理,实现灰密直接测试,无需过滤、烘干称量

Ø 智能化数据分析,测试结果多种输出模式,包括直读测试结果,打印报表,通过USB接口直接导出测试结果到U盘;

Ø 进口铂电板,高精度、数据重复性好

Ø 大屏幕液晶显示,显示数据清晰易读,阳光下可清晰显示;

Ø 内置大容量锂电池,便于现场操作,可连续工作8小时以上,标配快速充电器;

Ø 自定义参数设置:系统能根据不同使用环境情况进行相应的参数调整及设置。

Ø 烧杯式测试方案,方便取样及清洗

Ø 为了避免溶液沉淀、导致污染物分布不均匀,尤其是在灰密测量时,请务必将专用激光电极保护罩一端插入烧杯中,边搅拌、边测试,确保测量准确,可靠。

Ø 智能量程自动切换模式,通过智能算法直接给出盐密值和灰密值,降低对测试人员的要求

Ø 定制专业级激光传感器:传感器前端配有保护罩,减少光线和测试环境影响。

Ø 测试完成后,请分别将2支专用电极用纯净水反复清洗3次,并擦干保存;

Ø 图形界面的菜单模式,实现良好的人机信息交互直观简洁、支持中英文切换

Ø 仪器自带微型打印机,直接打印测试结果。

测量范围

盐 密

 0.01~5.00 mg/cm2

灰 密

 0.01~5.00 mg/cm2

温 度

 0~100 ℃

电导率

 0~100000 us/cm

测量精度

盐 密

 分辨率0.0001位,满量程精度优于±2%

灰 密

 分辨率0.0001位,满量程精度优于±2%

温 度

 分辨率0.1位,精度优于±0.5℃

电导率

 分辨率为所用电极量程1/1000,满量程精度优于±2%

信息输出方式

触控屏

 5.6寸真彩屏,实现良好的人机信息交互

打印机

 微型打印机直接打印测量结果

U S B

 以U盘模式导出测量数据

使用条件

电 源

 DC:12.6V / 22Ah锂电池

环境温度

 0~+50 ℃

相对湿度

 ≤85% RH

存储条件

环境温度

- 10~+55 ℃

相对湿度

 ≤85% RH

外观参数

体 积

 420mm×340mm×180mm

重 量

约5.5 kg
