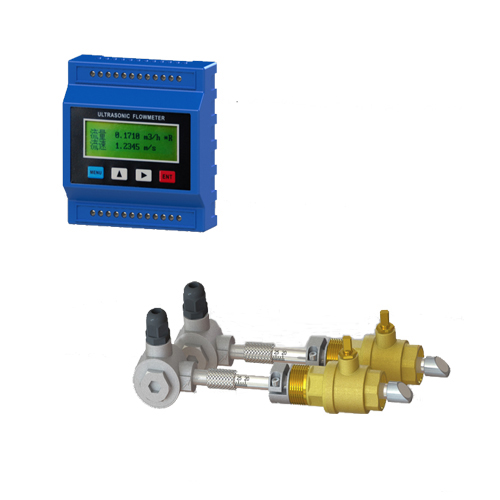

模块式超声波流量计广泛应用于各种水利、自来水、工业现场中各种液体的在线流量计量。插入式超声波流量计解决了外缚式传感器长时间工作信号衰减和管道内表面结垢而接收不到信号的问题，不停产安装，可适用于钢管、铸铁、玻璃钢、PVC和水泥管等各种管道。传感器分为：外夹式、插入式、管段式。

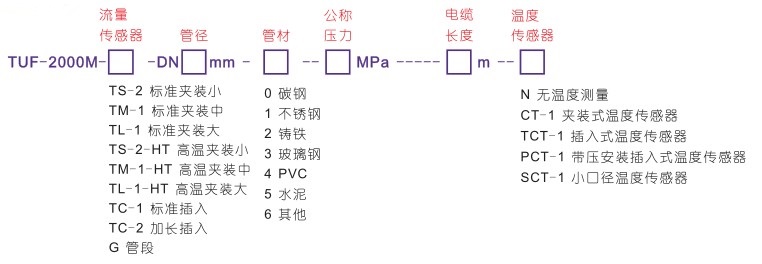

举例说明：TUF-2000M-TM-1-DN300-0-1.6MPa-10m-PCT-1
说明：超声波热量流量模块，中型夹装式传感器，管径DN300，碳钢材质、公称压力1.6MPa，主机与传感器之间电缆长度是10m，具有热量测量功能，配接带安装插入式温度传感器。
可选配的流量传感器
根据不同的流体、管道条件及安装方式，可以选择不同的传感器。（不同传感器的安装方式及特点参看测量组成图）
|
类 别
|
图 片
|
规 格
|
型 号
|
测量口径
|
温度范围
|
尺 寸
|
|
标准夹装式
|
|
标准小型
|
TS-2
|
DN15-DN100
|
-30℃～90℃
|
45×25×32mm
|
|
|
标准中型
|
TM-1
|
DN50-DN700
|
-30℃～90℃
|
64×39×44mm
|
|
|
标准大型
|
TL-1
|
DN300-DN6000
|
-30℃～90℃
|
97×54×53mm
|
|
高温夹装式
|
|
高温小型
|
TS-2-HT
|
DN15-DN100
|
-30℃～160℃
|
45×25×32mm
|
|
|
高温中型
|
TM-1-HT
|
DN50-DN700
|
-30℃～160℃
|
64×39×44mm
|
|
|
高温大型
|
TL-1-HT
|
DN300-DN6000
|
-30℃～160℃
|
97×54×53mm
|
|
插入式
|
|
标准式
|
TC-1
|
DN80-DN6000
|
-30℃～160℃
|
190×80×55mm
|
|
|
加长式
|
TC-2
|
DN80-DN6000
|
-30℃～160℃
|
335×80×55mm
|
|
管段式
|
|
Π型管段式
|
G3
|
DN15-DN25
|
-30℃～160℃
|
304不锈钢螺纹连接
|
具体规格尺寸见管段式传感器规格表
|
|
|
标准管段式
|
G2
|
DN32-DN40
|
-30℃～160℃
|
碳钢材质螺纹连接
|
|
|
标准管段式
|
G1
|
DN50-DN6000
|
-30℃～160℃
|
碳钢材质法兰连接
|
可选配的温度传感器
|
图 片
|
类型
|
型 号
|
测量范围
|
温度范围
|
安装要求
|
精度
|
|
|
三线制PT100夹装式温度传感器
|
CT-1
|
≥DN50
|
-40℃～160℃
|
无需断流
|
100℃±0.8℃ 精确匹配后温差≤0.1
|
|
|
三线制PT100插入式温度传感器
|
TCT-1
|
≥DN50
|
-40℃～160℃
|
需断流
|
|
|
三线制PT100带压安装插入式温度传感器
|
PCT-1
|
≥DN50
|
-40℃～160℃
|
无需断流
|
|
|
小口径三线制PT100插入式温度传感器
|
SCT-1
|
＜DN50
|
-40℃～160℃
|
需断流
|
产品参数
|
类 别 性能、参数
|
|
主 机
|
原 理
|
超声波时差原理，4 字节IEEE754 浮点运算
|
|
精 度
|
流量优于±1.0%
|
|
操作
|
可连接2×10背光型汉字或者2×20字符型液晶显示器，支持中、英、意三种语言
|
|
信号输出
|
1路4～20mA电流输出、阻抗0～1K,精度0.1%
|
|
1路OCT脉冲输出（脉冲宽度6-1000ms,默认200ms）
|
|
1路继电器输出
|
|
信号输入
|
3路4～20mA电流输入，精度0.1% 可采集温度、压力、液位等信号
|
|
可连接三线制PT100铂电阻，实现热量测量
|
|
数据接口
|
隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MOD BUS等协议
|
|
专用电缆
|
定制双绞线，一般情况下限于50m;选用RS485通讯，传输距离可达千米以上
|
|
管道情况
|
管 材
|
钢，不锈钢，铸铁，水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里
|
|
管 内 径
|
15-6000mm
|
|
直 管 段
|
传感器安装点请满足:上游10D，下游5D，距泵出口30D(D 是指管径)
|
|
测量介质
|
种 类
|
水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
|
|
温 度
|
-30~160℃
|
|
浊 度
|
10000 ppm 且气泡含量小
|
|
流 速
|
0~±10 m/s
|
|
工作环境
|
温 度
|
主机:-20~60℃，流量传感器:-30℃~160℃
|
|
湿 度
|
主机：85%RH;流量传感器：可浸水工作，水深≤2m(注：接线灌胶后）
|
|
电 源
|
DC8～36V或AC85～264V（选配）
|
|
功 耗
|
1.5W
|
