图  片

类型

型 号

测量范围

温度范围

安装要求

精度

 三线制PT100夹装式温度传感器

CT-1

≥DN50

-40℃～160℃

无需断流

100℃±0.8℃ 精确匹配后温差≤0.1

 三线制PT100插入式温度传感器

TCT-1

≥DN50

-40℃～160℃

需断流

 三线制PT100带压安装插入式温度传感器

PCT-1

≥DN50

-40℃～160℃

无需断流

 小口径三线制PT100插入式温度传感器

SCT-1

＜DN50

-40℃～160℃

需断流

  类 别                             性能、参数

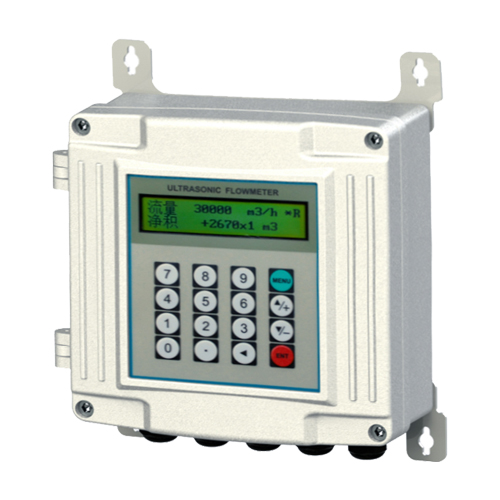

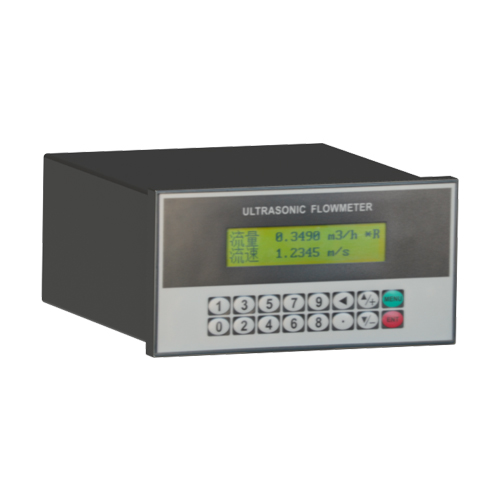

主  机

原   理

 超声波时差原理，4 字节IEEE754 浮点运算

精   度

 流量优于±1.0%

操作

可连接2×10背光型汉字或者2×20字符型液晶显示器，支持中、英、意三种语言

信号输出

 1路4～20mA电流输出、阻抗0～1K,精度0.1%

 1路OCT脉冲输出（脉冲宽度6-1000ms,默认200ms）

 1路继电器输出

信号输入

 3路4～20mA电流输入，精度0.1% 可采集温度、压力、液位等信号

 可连接三线制PT100铂电阻，实现热量测量

数据接口

 隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MOD BUS等协议

专用电缆

 定制双绞线，一般情况下限于50m;选用RS485通讯，传输距离可达千米以上

管道情况

管   材

 钢，不锈钢，铸铁，水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里

管 内 径

 15-6000mm

直 管 段

 传感器安装点请满足:上游10D，下游5D，距泵出口30D(D 是指管径)

测量介质

种   类

 水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体

温   度

 -30~160℃

浊   度

 10000 ppm 且气泡含量小

流   速

 0~±10 m/s

工作环境

温   度

 主机:-20~60℃，流量传感器:-30℃~160℃

湿   度

 主机：85%RH;流量传感器：可浸水工作，水深≤2m(注：接线灌胶后）

电   源

 DC8～36V或AC85～264V（选配）

功   耗

 1.5W
