产品介绍

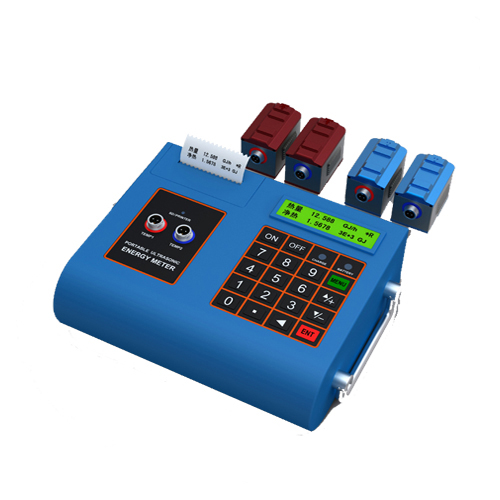

便携式超声波流量计实现了液体流量的非接触式测量。将传感器安装在管道外壁，即可完成对流量的测量，方便准确。配接夹装式温度传感器还可以方便地测量温度、热量。内置打印机和SD卡存储器，可即时或定时打印设定的测量值。
广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业。可以用做生产监测、流量校验、临时检测、流量巡查、水表衡调试、热网平衡调试、节能监测，是流量、热量及时检测必备的工具仪表。
产品选型
举例说明：TUF-2000P-HS,HM,TL-1-5-N-N
便携式超声波流量计，配标准小型支架，标准中型支架、标准大型夹装式传感器，电缆长度5米×2，无热量测量功能，无4-20mA电流环信号输出功能。
产品参数
|
类 别 性能、参数
|
|
主 机
|
原 理
|
超声波时差原理，4 字节IEEE754 浮点运算
|
|
精 度
|
流量:优于±1%
|
|
显 示
|
可连接2×10背光型汉字或2×20字符西文型液晶显示器，支持中、英、意三种语言
|
|
信号输出
|
1路4-20mA电流输出，阻抗0-1K,精度0.1%（选配）
|
|
1路OCT脉冲输出（脉冲宽度6-1000ms,默认200ms）
|
|
1路继电器输出
|
|
信号输入
|
3路4-20mA电流输入，精度0.1%，可采集温度、压力、液位等信号
|
|
可连接三线制PT100 铂电阻，实现热量测量
|
|
数据接口
|
隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MODBUS等协议
|
|
数据记录
|
热敏打印机，外置SD卡，容量可达2G
|
|
管道情况
|
管 材
|
钢，不锈钢，铸铁，铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里
|
|
管 内 径
|
15-6000mm
|
|
直 管 段
|
传感器安装点请满足:上游10D，下游5D，距泵出口30D(D 是指管径)
|
|
测量介质
|
种 类
|
水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
|
|
温 度
|
-30~160℃
|
|
浊 度
|
10000 ppm 且气泡含量小
|
|
流 速
|
0~±10 m/s
|
|
工作环境
|
温 度
|
主机:-20~60℃，流量传感器:-30℃~160℃
|
|
湿 度
|
主机:85%RH;传感器防护等级IP67
|
|
电 源
|
8节内置1.2V容量为2000mAH的充电Ni-MH电池，每次充满电可持续工作20小时，选配4-20mA输出信号，可连续工作8小时；使用AC90~260V电源适配器，可实现不间断测量
|
|
功 耗
|
1.5W
|
可选配的流量传感器
|
类别
|
|
规格
|
型号
|
测量范围
|
温度范围
|
尺寸
|
|
标准夹装式
|
|
标准小型
|
TS-2
|
DN15~100
|
-30~90℃
|
45×25×32mm
|
|
|
标准中型
|
TM-1
|
DN50~700
|
-30~90℃
|
64×39×44mm
|
|
|
标准大型
|
TL-1
|
DN300~6000
|
-30~90℃
|
97×54×53mm
|
|
高温夹装式
|
|
高温小型
|
TS-2-HT
|
DN15~100
|
-30~160℃
|
45×25×32mm
|
|
|
高温中型
|
TM-1-HT
|
DN50~700
|
-30~160℃
|
64×39×44mm
|
|
|
高温大型
|
TL-1-HT
|
DN300~6000
|
-30~160℃
|
97×54×53mm
|
|
标准支架
|
|
标准小型
|
HS
|
DN15~100
|
-30~90℃
|
318×59×85mm
|
|
|
标准中型
|
HM
|
DN50~300
|
-30~90℃
|
568×59×85mm
|
|
|
标准延长
|
EB-1
|
DN300~700
|
-30~90℃
|
188×59×49mm
|
|
高温支架
|
|
高温小型
|
HS-HT
|
DN15~100
|
-30~160℃
|
318×59×110mm
|
|
|
高温中型
|
HM-HT
|
DN50~300
|
-30~160℃
|
568×59×110mm
|
|
|
高温延长
|
EB-1-HT
|
DN300~700
|
-30~160℃
|
188×59×49mm
|
可选配的温度传感器
|
|
类型
|
型号
|
测量范围
|
温度范围
|
安装要求
|
精度
|
|
|
三线制PT100夹装温度传感器
|
CT-1
|
≥DN50
|
-40℃～160℃
|
无需断流
|
100℃±0.8℃精确匹配后温度差≤0.1℃
|
产品应用
● 热电厂 ● 热力公司 ● 换热站 ● 空调制冷 ● 节能减排
超声波流量计|热量表组成
超声波流量计=主机+超声波传感器
超声波热量计=主机+超声波传感器+温度传感器
主机分类
|
类型名称
|

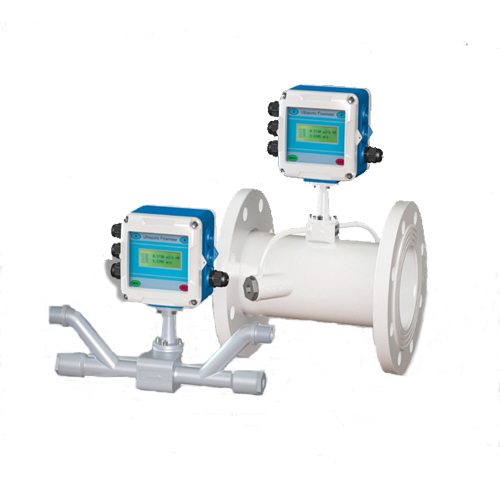

分体式
|

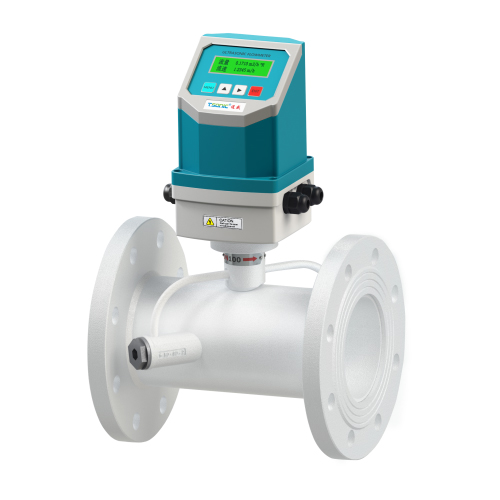

一体式
|

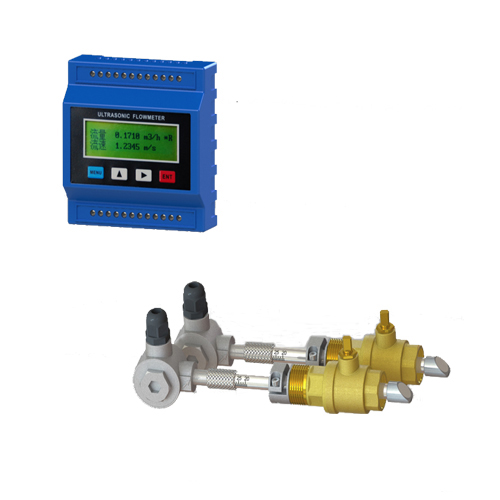

模块
|
|

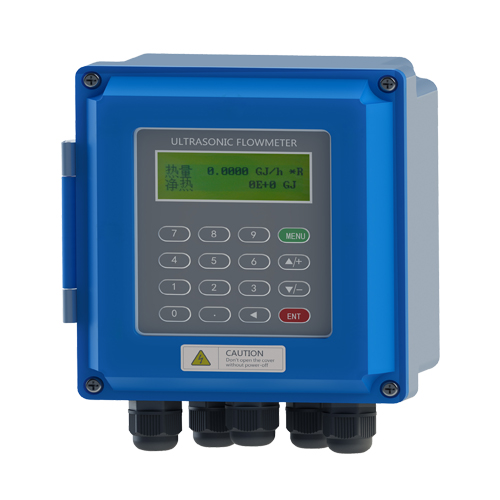

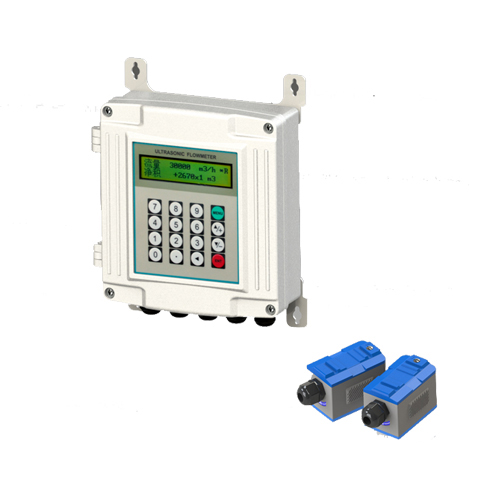

壁挂式
|

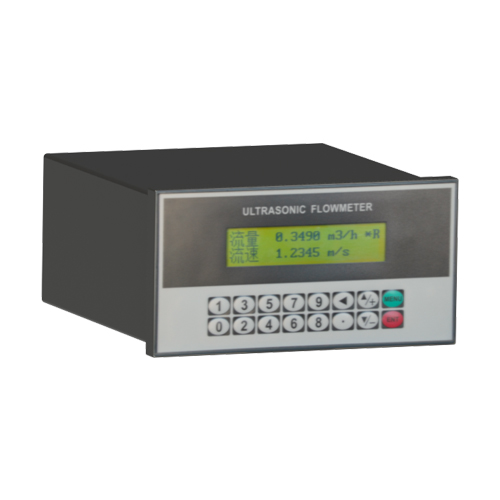

盘装式
|

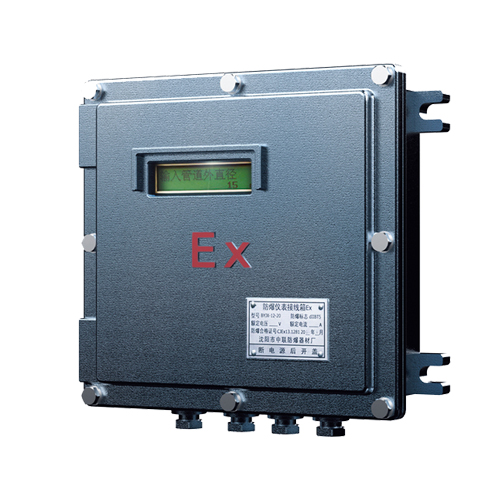

防爆式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
超声波流量计传感器|热量表温度传感器的分类
|
