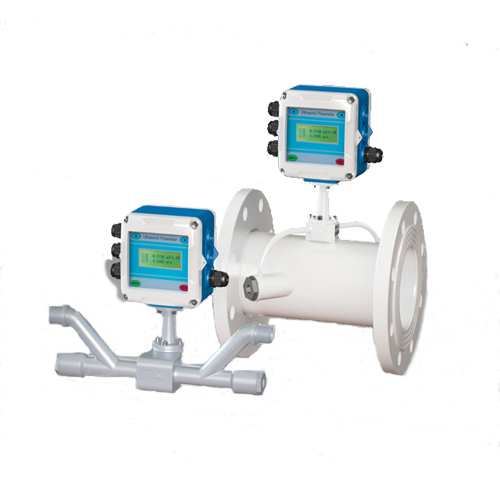

TUF-2000F 一体管段式超声波流量计 |
发布者：扬州市拓腾电气有限公司 发布时间：2021/1/21 |
固定一体式超声波流量计应用于各种液体的长期在线测量，主机和传感器安装在被测管道上，防护等级IP68，配接温度传感器实现热量测量。
广泛用于自来水、供暖、水利、冶金、化工、机械、能源等行业。可以用做生产监测、水平衡调试，热网平衡调试、节能监测、是生产过程中重要的流量测量仪表.

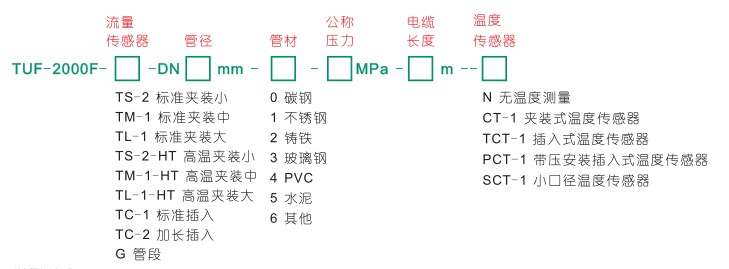

产品选型 选型：TUF-2000F-TM-1-DN300-0-1.6MPa-10m-PCT-1 固定一体式超声波流量计，中型夹装式传感器，管径DN300，碳钢材质，公称压力1.6MPa,主机与传感器之间的电缆长度是10米，具有热量测量功能，配接带压安装插入式温度传感器。 产品特点 ◆ 高精度测量 精度达到1%。 ◆ 测量范围大 选用不同型号的传感器，可实现口径DN15～DN6000mm管道流量的测量。 ◆ 高可靠性 采用低电压、多脉冲发射电路，测量精度高、使用寿命及可靠性大幅提高。 ◆ 抗干扰能力强 采用双平衡信号差分发射、接收电路，有效抵御变频器、电视塔、高压线等强干扰。 ◆ 强大的记忆功能 自动记忆前512日、前128月、前10年累计流量，自动记忆前64次上、断电时间及流量，自动记忆前32日流量计的工作状态是否正常。 ◆ 传输距离远 组网快捷 RS485支持无线组网，配接GPRS模块实现无线传输。 ◆ 支持热量测量 配接温度传感器，可实现热量测量。 可选配的流量传感器 根据不同的流体、管道条件及安装方式，可以选择不同的传感器。（不同传感器的安装方式及特点参看测量组成图）
可选配的温度传感器
图 片
类型
型 号
测量范围
温度范围
安装要求
精度
三线制PT100夹装式温度传感器
CT-1
≥DN50
-40℃～160℃
无需断流
100℃±0.8℃ 精确匹配后温差≤0.1
三线制PT100插入式温度传感器
TCT-1
≥DN50
-40℃～160℃
需断流
三线制PT100带压安装插入式温度传感器
PCT-1
≥DN50
-40℃～160℃
无需断流
小口径三线制PT100插入式温度传感器
SCT-1
＜DN50
-40℃～160℃
需断流
技术参数
类 别 性能、参数
主 机
原 理
超声波时差原理，4 字节IEEE754 浮点运算
精 度
管段式：流量计：±0.5% 热量表：±1.0%
外夹式：流量计：±1.0% 热量表：±2.0%
插入式：流量计：±1.0% 热量表：±2.0%
操作
支持4键 磁性棒操作或4键轻触键盘、模拟键盘软件
信号输出
1路4～20mA电流输出、阻抗0～1K,精度0.1%
1路OCT脉冲输出（脉冲宽度6-1000ms,默认200ms）
1路继电器输出
信号输入
3路4～20mA电流输入，精度0.1% 可采集温度、压力、液位等信号
可连接三线制PT100铂电阻，实现热量测量
数据接口
隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MOD BUS等协议
专用电缆
定制双绞线，一般情况下限于50m;选用RS485通讯，传输距离可达千米以上
管道情况
管 材
钢，不锈钢，铸铁，水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里
管 内 径
15-6000mm
直 管 段
传感器安装点请满足:上游10D，下游5D，距泵出口30D(D 是指管径)
测量介质
种 类
水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
温 度
-30~160℃
浊 度
10000 ppm 且气泡含量小
流 速
0~±10 m/s
工作环境
温 度
主机:-20~60℃，流量传感器:-30℃~160℃
湿 度
主机：85%RH;流量传感器：可浸水工作，水深≤2m(注：接线灌胶后）
电 源
DC8～36V或AC85～264V（选配）
功 耗
1.5W
