JL系列结合滤波器 |
发布者：扬州市拓腾电气有限公司 发布时间：2021/1/11 |
一、概述
JL系列结合滤波器技术指标符合LEC481-74和GB/T7329-L998《电力线载波结合设备》标准要求。可用于实现线路阻抗与载波机的匹配，实现高压线和电力载波设备之间的电气隔离，保证人身和设备的安全，传输载波信号。该设备为高频保护提供专用接口，即在输出变量器的输出端串入50000pF(3kV)的电容。为了阻止工频电流进入变量器，引起变量器饱和造成通道阻塞，要求断电保护高频通道；结合滤波器和收发信机之间串有电容器。电容串入后，各项指标均符合国际电工委员会标准LEC481和国家标准GB/T7329-1998关于电力载波结合设备的规定。适用于35kV电力载波通讯系统，具有相地耦合相相耦合方式（耦合方式一般为相地）。但可根据用户需要提供相相耦合设备：JLX-800W。

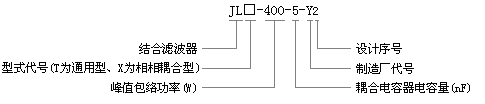

二、型号说明

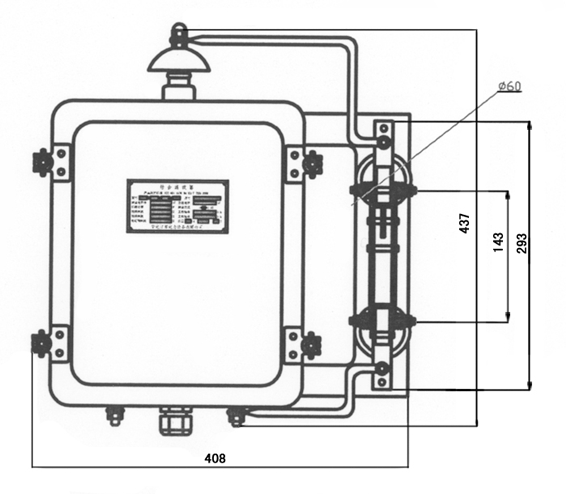

三、结构形式
◆ JL系列结合滤波器的电路为高通型，装在一个铝外壳内，外形美观，可在全天侯条件下工作。
◆ 电感器和匹配变量器经硅橡胶密封，电容器具有较高电压等级，选用氧化锌避雷器作为保护元件，壳体上装有电缆引入装置，用来锁紧SYV-75-9电缆线，接地刀闸用于在检修结合滤波器时进行安全接地。
四、技术参数
◆原理
排流线圈和耦合电容器以及电感、电容组成高通或带通电器。

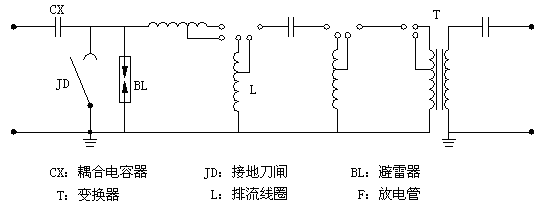

JL-Y系列结合滤波器电路图如下：
◆伴流线圈
工频阻抗 ≤20Ω;短时电流 ：0.2s 50hz、r、m、s 50A;持续电流 1min 50hz、r、m、s 1A
◆避雷器
避雷器型号 ：Y5CB1-1.0 ； 极间电容 ：<20pF
额定电压：r、m、s，1000V；工频放电电压：r、m、s，1.8-2.5kV ；冲击放电电压：1.2/50us ，≤2.8kV
◆接地电闸
额定电流 ：100A；额定电压 3kV
◆ 整机指标
考虑耦合电容器低压端对地电容：0-200pF ； 标称线路阻抗 ：400Ω；标称设备阻抗：75Ω
耦合电容器电容量范围 ：3300-10000pF ； 耦合方式 ：相地、相相
回波耗损 ：(a)≥12dB、(b)≥20dB(用于继电保护)；工作衰减 ：≤1.3dB
标称峰值功率 ：400W、600W、1000W
在达到标称峰值功率时非线性失真：三次和五次交调失真 ≥80dB；谐波失真耗损 ≥80dB；工频绝缘水平 ；匹配变量器初、初级线圈之间的工频耐压5kV持续一分钟。
冲击电压水平：这整台结合滤波器的频带
◆结合滤波器的频率

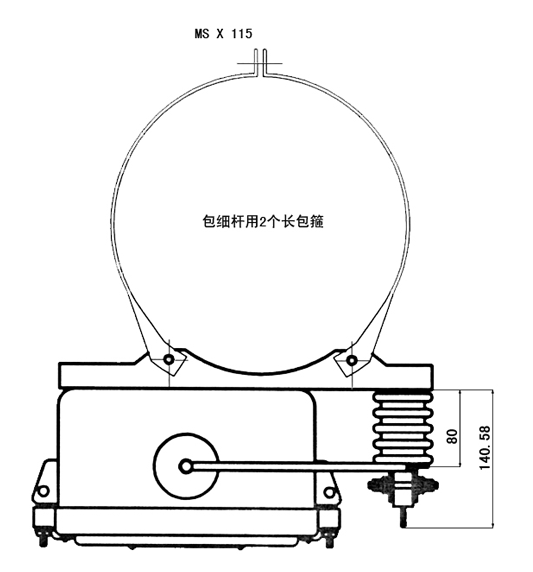

注：订购时请告知杆径；
包细杆用2个长包箍；包粗杆用2个长包箍和1个短包箍
|
||||||||||||||||||||||||||||||||||||||||||||
