产品概述

      本系统采用现今流行的ARM芯片为硬件基础嵌入式操作系统为平台，内置文件系统兼容DBF数据库，仪器支持SD卡和优盘导出数据库，可应用计算机Excel表格浏览编辑等操作。仪器界面采用emWin人机对话操作，与计算机操作界面相同使操作人员容易上手操作和接受。仪器采用内置三相逆变电源，可模拟三相120°输出，两相60°输出或90°（逆斯科特）也可单相输出，理论上可测试所有种类的变压器。电源输出失真度小精度高，并可支持（10Hz~2kHz）变频输出，三相同时测量无需输入组别，仪器可分析组别与变比测量同时完成。仪器采用8路16位同步采样AD转换器，可同时采集高压、低压侧数据，运算速度快。可同时测量一、二次电压、角度、向量关系等多种参数，仪器还可监测逆变电源的输出波形、谐波含量及失真度。仪器软件算法先进可模拟各种变压器输出，并分析计算出变压器组别及变比。

      通过对特种变压器实际应用及测试，验证了仪器算法的适用性。并采取了广大同仁的合理建议，使系统人机操作界面更加友好，从而提高仪器的工艺水平、可靠性，大大提高了测试工作的效率，使您的工作倍感轻松。

变比测试仪的功能比较

产品性能：

◆ 内置20-2KHz程控变频信号源可输出单相、两相或三相标准正弦波信号或高频信号，输出相位频率可任意调节。

◆ 无需调整三相电源平衡，测试速度快，3秒钟可测出变比及接线方式。

◆ 采用ARM处理器，168M主频128M内存可扩充4G存储卡。

◆ 液晶采用7寸高清彩色触摸屏，结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。

◆ 仪器可支持数据库并可通过优盘导出或通过数据线传至后台电脑。

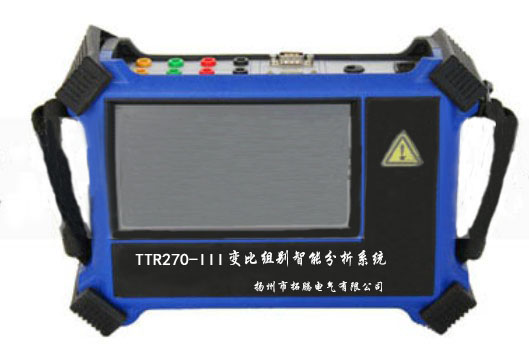

◆尤其适用于特种变压器的组别变比测试分析，如Z型变、整流变、斯科特或逆斯科特变压器等。（TTR270-III）

◆ 全自动变比测量功能，无需设置任何参数即可自动完成三相变比和组别的测量，轻松操作，一按即可。

◆ 可自动测量三相、单相变压器变比，并可计算变比误差。

◆内置三相信号源，可测量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流变、铁路变等各种联结组别的变压器的变比。（TTR270-III）

◆可测量变压器联结组标号和极性。并显示一次二次的接线向量图，直观明了。

◆可自动跟踪变压器有载分接开关位置，并自动指示当前分接点。

◆可显示变压器一次二次的电压波形图及相位关系，可测量变压器一二次电压谐波谐波，方便分析变压器故障。

◆具有CT、PT变比、极性测试功能。

◆完善可靠的自动保护功能，确保各种异常情况下仪器完好无损。

◆体积小，重量轻，测量准确，速度快（约3秒测试完成）。

◆可存储或打印全部测量结果，体仪器内置128M存储器（可扩展4G存储卡），可用优盘导出数据库，或上传到计算机。数据库支持excel电子表格打开方式，方便编辑打印或存档。

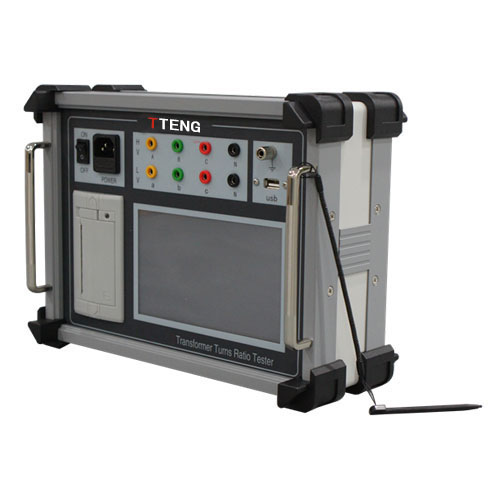

备注：A型支持蓝牙或RS232串口打印需另配打印机，B型自带热敏打印机，可选装内部试验电源，无需外接工作电源即可使用。【需定制】

技术参数：

变比测量范围：0.5~20000，最高50000（可定制）

变比测量精度：0.1%（0.5~2000），0.2%（2001~20000）

测试电压：AC220V

工作电源：AC220V±15%

体积 ：A型270 mm×190 mm×70mm(手持式）

          B型320 mm×230 mm×140mm（台式）

重量 ：A型2kg(不包括测试线)

          B型3kg(不包括测试线)

定制 1.变比测量范围： 0.8－50000

      2.变比测量精度：0.1%（0.8-1000），0.2%（1000-50000）

      3.输入电压：高压侧交流40V。

      4.相位差测试范围：0-360°

      5.相位差测试准确度：0.1°

      6.工作电源：内置锂电池DC9.0V-12.6V，电池标称容量2600mAH，电池可连续工作时长约4个小时。

      7.工作温度：-10℃～50℃

      8.环境湿度：≤90%RH

      9.体 积 ： 270mm×190mm×70mm（不含外包装铝箱）

      10.重 量 ：2kg(不包括测试线)

SR3000A-1多功能变比测试仪

SR3000A-3 (普通型）变比测试仪

营销计量类

性能特点

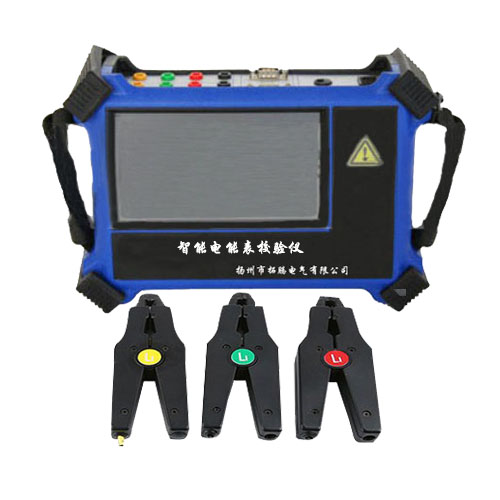

1、现场校验单、三相电能表、用电采集终端的基本误差；

2、钳表自校准功能，自动调整年变差漂移量；

3、钳表小电流负荷采集（0.02～20A），自动切换量程，方便现场使用；高精度0.05S级

4、电压、电流波形分析；直显六角图，方便查找接线错误。

技术参数

1、输入特性：电压：10～450V自动切换量程；电流：0.02～20A自动切换量程

2、准确度：0.1、0.05S级

3、工作电源：80V～265V

4、工作温度：－20～50℃

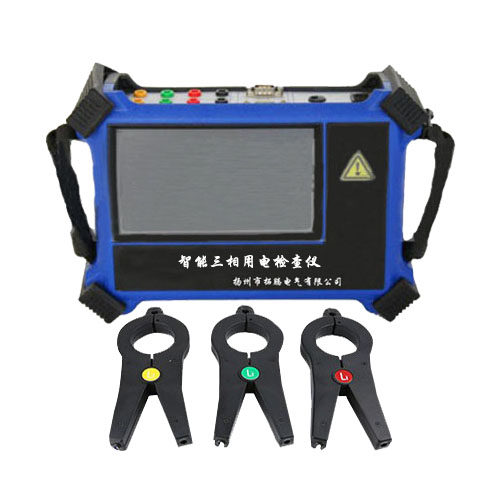

智能三相用电检查仪

      智能三相用电检查仪采用当今流行的ARM处理器，168M主频128M内存（可扩充4G存储卡）。液晶采用7寸高清彩色触摸屏（电阻屏），结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。仪器可支持文件系统可与电脑无缝对接。

      仪器在不停电，不改变计量回路接线，不打开计量装置情况下，现场检测计量装置的综合误差（含电能表、CT、接线误差），从而判断此计量装置是否有故障。

      测量校验低压计量装置内的带CT和不带CT单相、三相三线、三相四线电能表的基本误差；可测量CT变比。

      测量电压、CT一次电流、CT二次电流、功率、相角、功率因数、频率等多种电参量，从而准确判断检测出计量装置回路的故障。

      显示向量图，可直观的检查计量装置的一、二次的接线情况。

      电流使用钳型互感器进行测量，操作人员无需打开电流回路，就可以快速、准确的进行测量。

      电压回路输入范围0-400V自动切换量限；葫芦型钳表测量范围0.25～500A，自动切换量程；一套三支钳表即可完成检查工作，避免了由于现场三相负荷不平衡而更换不同量程钳表的步骤，减轻了工作负担，提高了工作效率。

      仪器具有波形显示及谐波分析功能，仪器可同时或分别显示各路电压电流波形图。仪器可分析1-32次谐波含量及谐波值，并画出柱形图。

      仪器内置emwin操作系统，支持全拼汉字输入法，7寸真彩液晶显示，无需键盘全触控操作，一屏可显示多种电参量。

      仪器具有屏幕截图功能，测试数据无需相机便可保存测试图片，并可播放图片。

      仪器具有USB接口，支持DBF数据库管理查询，可优盘导出测试结果， 打开方式为Excel电子表格，无需后台软件操作。

性能特点：

现场校验智能表电表误差误差；检测CT变比；检测计量装置综合误差，方便查找故障点。

测量电压、电流、功率、角度、功率因数、频率、CT变比等电参数，从而准确判断、检测出计量回路故障。

 超宽量程钳表测量范围大，自动切换量程，无需携带多套钳表，或由于三相负荷电流不平衡更换钳表，一套钳表完成所有测量任务。

直接显示向量图，一、二次接线正确与否一目了然。

读取智能电表存储数据，方便与后台数据进行比对，检查通讯准确性。

汉字菜单提示操作，人机对话友好；存储现场测试数据。

可选配增加虚拟负荷功能，在现场无负荷的情况下正常工作。

技术性能：

电压：0～450V    （自动切换量程）

电流：0.25A～600A（自动切换量程）

角度：0～359.9°频率：45～55HZ

准确度：1.0、0.5、0.2级

工作温度：－20℃～50℃

工作电源：80V～265V（AC）

整机功耗：≤3VA

体积：210mm×150mm×70mm

整机重量：2kg

售后服务

     1.仪器若出现质量问题，自购买之日起叁个月内包换，一年内免费维修，终身提供保修和技术服务。
     2.如发现仪器有不正常情况或故障请及时与我们联系，以便为您提供最便捷的处理方案，未经允许，请不要自行处理，以免发生危险。
