遵循标准

    严格遵循DL/T1093-2008《电力变压器绕组变形的电抗法检测判断导则》等相关标准。

产品特点

n         测试精度高，电流、电压等基本参数的测试精度都优于0.1%。

n         系统稳定性，抗干扰能力强，系统采用软件数字滤波、硬件抗混滤波抗干扰技术，使系统的测试稳定度及抗干扰能力都比同类仪器有很大的提高。

n         校验、检验仪器采用LEM公司的NORMA4000，使生产的设备都可以精度溯源。

n         三个独立的电压和三个独立的电流输入通道，测量通道采用16bit高度AD转换器，所有通道同步采集，使功率计算精度有根本的保障，RZBX-LV满足所有变压器的接线测量方式。

n         在电压、电流波形严重畸变及低功率因数下仍可准确测量变压器阻抗值。

n         所有测试通道完全隔离、独立，自动调节量程范围

n         所有输入通道的外接PT、CT的变化可分别进行设定，

当输入电压小于500V，电流小于50A时，可直接测量。

测试参数

¨         Ukt：折算到额定电流、额定温度下的阻抗电压百分比

¨         Pkt：折算到额定电流额定温度下的负载损耗

¨         Ua、Ub、Uc： A相、B相、C相的相电压有效值，单位：V

¨         Ia、Ib、Ic： A相、B相、C相的电流有效值，单位：A；

¨         Pa、Pb、Pc：分别为A相、B相、C相的平均功率，单位W

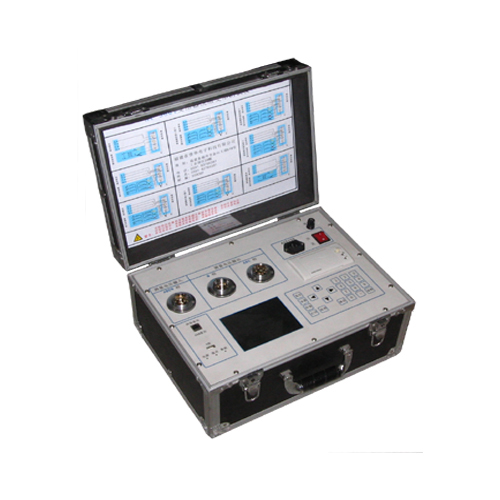

AI3801型变压器绕组变形测试仪（电抗法）
