一、概述：　

1.1什么是直流偏磁现象

　　电力变压器的磁动势和磁通出现直流分量的现象称为“直流偏磁”。　

1.2为什么会产生直流偏磁

　　直流输电系统在大地回流方式(包括单极大地回线方式及双极不平衡方式)运行时，会引起交流电网中部分中性点接地变压器的直流偏磁问题。　

1.3直流偏磁问题对正常运行中变压器的影响

　　直流偏磁问题将对正常运行的变压器产生不利的影响,使得变压器励磁电流有效值、高次谐波成分及其相应损耗值增加,铁心的高度饱和将引起的漏磁通的增加,造成变压器振动、噪声增加，产生谐波。由此引发的变压器局部过热、绝缘老化、带载性能降低等问题对变压器的正常运行造成极大的影响，严重时可能造成变压器损坏及保护误动。　

1.4国家相关标准对直流偏磁现象的管理和规定

　　Q/GDW169-2008《油浸试变压器(电抗器)状态评价导则》中“A.1变压器(电抗器)本体状态量评价标准”第31项“变压器中性点直流电流测试，中性点直流电流须小于3A”。本标准2008.1.21发布，2008.1.21实施。国网公司系统从事110(66)～750kV交流油浸式变压器(电抗器)设备运行与检修的技术人员及管理人员，35kV及以下电压等级设备的相关人员参照执行。　　

1.5在线监测变压器直流偏磁技术及方法

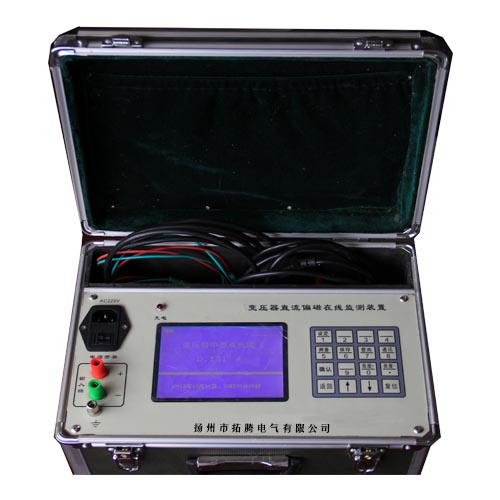

　　扬州市拓腾电气有限公司研制的“变压器直流偏磁在线监测装置”，采用电测法原理，在不改变原设备接线的情况下，信号取样点选择在变压器中性点接地引出线处，直接测量并显示出变压器运行状态下的直流电流值的大小及方向。为运行人员掌握变压器直流偏磁状况及采取相应措施提供了重要依据。能有效起到故障早期预报作用。

二、性能特点及用途

2.1、主要用途：

　　主要用于在线检测变压器中性点直流电流分量，分辨出从大地进入交流变压器系统形成直流回路的那部分直流电流分量。引起变压器直流偏磁从而对交流系统产生不利影响。来判断其内部绝缘的劣化程度，可起到故障早期预报的作用。　

2.2、技术创新点：

　　⑴ 创新点1：采用电测法，在不改变原设备接线的情况下，信号取样点选择在变压器中性点接地引出线处，直接测量并显示出变压器运行状态下的直流电流值。

      ⑵ 创新点2：从变压器中性点接地引出线处，直接测量出的信号中含有多种交、直流成分，该仪器能准确分辨出从大地流入变压器的那部分直流分量。

三、主要技术指标

　　3.1 测量内容：运行变压器中性点直流电流值(A)。

      3.2 仪器组成：本仪器、测量用卡钳。

      3.3 测量范围：0～30 A、精度1级

      3.4 键盘输入：变电站编号;设备编号;查询历史测值;时钟修改。

      3.5 供电：直流可充电锂电池供电　　

      3.6使用条件① 户内、户外、在线测量 ② 环境温度0～60℃

      3.7外型尺寸： 320×240×160(mm3)

      3.8重量：2.8Kg

直流偏磁测试装置

参考标准：DL/T 1799-2018 电力变压器直流偏磁耐受能力试验方法
