电能质量分析仪|
发布者：扬州市拓腾电气有限公司 发布时间：2020/8/15

Power quality monitoring电能质量监测Power quality analyzer电能质量分析仪

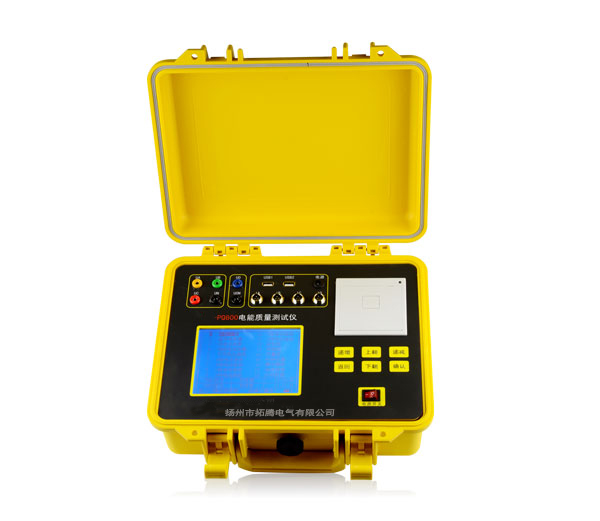

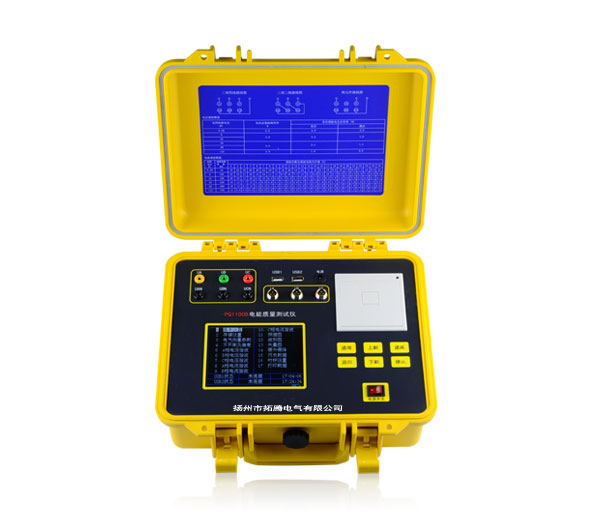

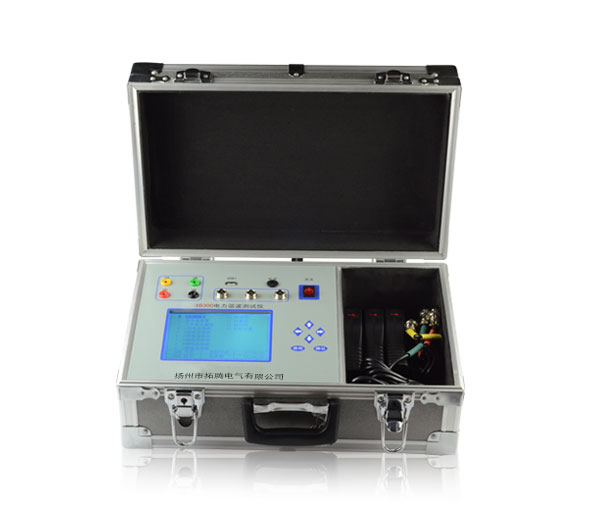

产品型号 PQ1100B Xb300 PQ800 SC600
外观


去看看 去看看 去看看 去看看
测量项目 录波分析 √ 无 √ 无
谐波分析 √ √ √ √
功率分析 √ √ √ √
电压/电流 √ √ √ √
不平衡 √ √ √ √
频率 √ √ √ √
电压偏差 √ √ √ √
事件捕捉 √ 无 无 无
电能电度 无 无 √ √
电流涌浪 无 无 √ 无
其他功能 后台软件分析 √ √ √ √
即时打印 √ 无 √ 无
测量量程 电压 1-900V 1-900V 1-900V 1-800V
电流 钳形互感器 钳形互感器 钳形互感器 钳形互感器
频率 频率/周期 50Hz/10周期 50Hz/10周期 50Hz/10周期 50Hz/10周期
电池 容量/续航 6400mAh/≥8h 6400mAh/≥8h 6400mAh/≥8h 7800mAh/≥8h
存储   类型   内置/外置    外置     外置   内置/外置
接口 数量/类型  2个USB  1个USB    2个USB 1个USB
1个网口
屏幕 尺寸/分辨率 5.5英寸/640*480 5.7英寸/800*600 5.7英寸/640*480 5.6英寸/640*480
机械 尺寸/重量 320x280x135mm/约3.5kg 390x238x160mm/约5kg 320x280x135mm/约3.5kg 263x168x65mm/约2kg


名称 1A钳形互感器 5A钳形互感器 10A钳形互感器 500A钳形互感器 2000A钳形互感器
外观
特点及应用 适用于1A电缆 适用于5A以下电缆 适用于10A-100A电缆 适用500A电缆

可用于一次电

流载体为铜排

或铝排时的电能

适用2000A以下

可夹持线径 Φ8mm Φ8mm Φ13mm Φ50mm 120mm×50mm
外形尺寸

42.6mm×122.5

mm×23mm

44mm×159mm

×23mm

48mm×179mm

×27mm

101mm×219mm

×26mm

116mm×327mm

×35mm

带负载能力 ≤4Ω ≤4Ω ≤4Ω MA输出≤4Ω MA输出≤4Ω


名称 电压测试夹 USB数据线 电源适配器 电压测试线 电压短接线
外观


名称 热敏打印纸 优盘 铝合金机箱
外观

常用功能

谐波分析
监测被测信号2-63次谐波分量，包括三相电压2~63 各次谐波畸变率、三相电流2~63 各次谐波畸变率、三相电压间谐波、三相电流间谐波、三相电压总谐波畸变率，三相电流总谐波畸变率。满足国标GB/T14549-1993对公用电网谐波的测试要求。 		电压波动与故障录波
TE-PQ1100B电能质量在线监测装置能捕捉所有越线电压通道的波形。电压有效值超标、短路故障等均可启动电压暂态录波记录，从而捕捉电压波形细微的变化。
分量测量及电压不平衡度及偏差分析
TE-PQ1100B电能质量在线监测装置可测量电压电流的不平衡度及零序、正序、负序的幅值，电压偏差，显示电压电流的相位图。 		电力系统监测报警及记录
TE--PQ1100B多数据监测报警及记录，频率越限报警，三相电压谐波超标报警、三相电流谐波超标报警，电压越上下线报警，电压总畸变率报警和电压不平衡报警等多种参数实时监测报警及记录。

仪器配件

配件箱 配件箱，1个（材料：铝合金）
USB接线 1条（用于连接电脑）
U盘 1个（用于存储数据）
电源适配器 1个（给设备充电）
电流钳 3把（测试电流用，A、B、C相各一把，标配5A）
电压测试线 1条（测试电压用，黄、绿、红、黑4芯）
鳄鱼夹 8个（包括大4个，小4个，黄、绿、红、黑各2个）
短接线 3条

SC600

矢量图确认接线正确性
帮助用户清晰知道接线情况，避免接线错误导致错误数据出现。 		谐波频谱分析
测量分析各项电压电流的总谐波失真度、各项电压电流的有效值、
基波电压电流和1-63次用频谱图形方式显示更加直观。
历史数据
8G大容量存储，方便数据保存查看。 		谐波数据分析
测量分析各项电压电流的总谐波失真度、各项电压电流的有效值、
基波电压电流和1-63次谐波。


仪器配件

仪器主机 1台
U盘 1个（用于数据存储）
电源适配器 1个（给设备电池充电）
电流钳 3把（测试电流用，A、B、C相各一把，标配5A）
电压测试线 1条
检测报告 1份
使用说明书 1本
