TEYHM-IV型直读式激光盐密灰密测试仪是我公司针对输变电设备外绝缘现场污秽度测量而研制 的高新技术产品。该设备可对绝缘子擦洗后的污液的盐密灰密直接测试，改变了原有的盐密 灰密分开测试的过程。整套设备测试过程简便，误差小，测试结果可信度高。

  一、基本原理
       采用调频调幅的特殊波长的激光对污秽悬浊液进行透射和散射扫描。对接收的信息进行频谱分析，并通过大量试验验证，可直接检测出样本的灰密值和盐密值。

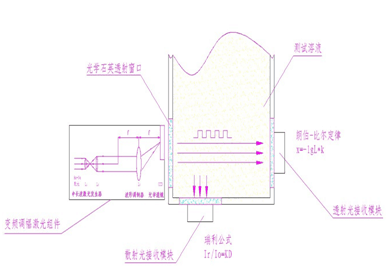

基本原理示意图

       二、主要特点

       1、便携式一体化测试装置，智能化数据分析、信号采集、实现各个量程信号阻抗扫描,直接测试出盐密、灰密结果。

       2、带触摸屏便捷的人机交互界面，高度智能化的嵌入式操作系统，64位高精度浮点运算。

       3、测试结果多功能管理，包括直读测试结果，打印报表，通过USB接口导出execl数据表格到U盘。

       4、建有测试结果上位机数据管理库，可随时调用分析测试结果，具有自学习功能，使激光盐密灰密测试系统与现有人工测量方法实现无缝对接。

       三、技术参数

       1、等值盐密度值测量范围：0.01—5.0mg/ cm ²

       2、灰密度：0.01—5.0mg/cm ²

       3、盐密度精度：±1%

       4、灰密度精度：±2%

      5、电导率范围：0.01μS/cm～1×106μS

      6、测温范围：0℃～100℃

      7、测试时间：一个点的盐密及灰密值测量时间在1分钟之内完成，需在凸型烧杯中进行盐、灰密测试，测试过程无需进行排水操作

      8、电导率误差：满量程精度优于±1%

      9、分辨率：≤±1%

       10、供电方式：A 电源：AC 110-220V 50Hz B: DC12v锂电池（电池免维护）

       11、分析软件：TEYHM-IV延灰密污区等级分析软件，支持JinLingLvLi软件分析

       12、烧杯：凸型烧杯
       13、环境温度：5—45℃

       14、相对湿度：85%

       15、外形尺寸：长300mm X宽400mm X高300mm

       16、重 量：5.0KG

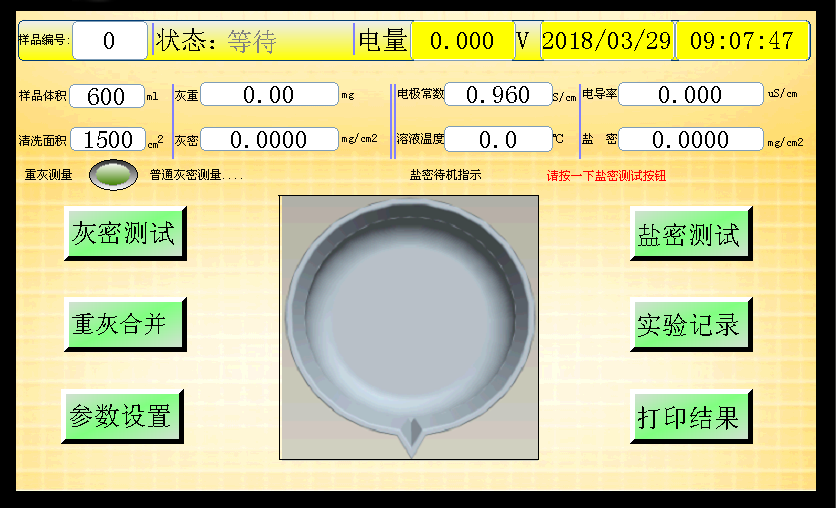

       四、操作界面图示

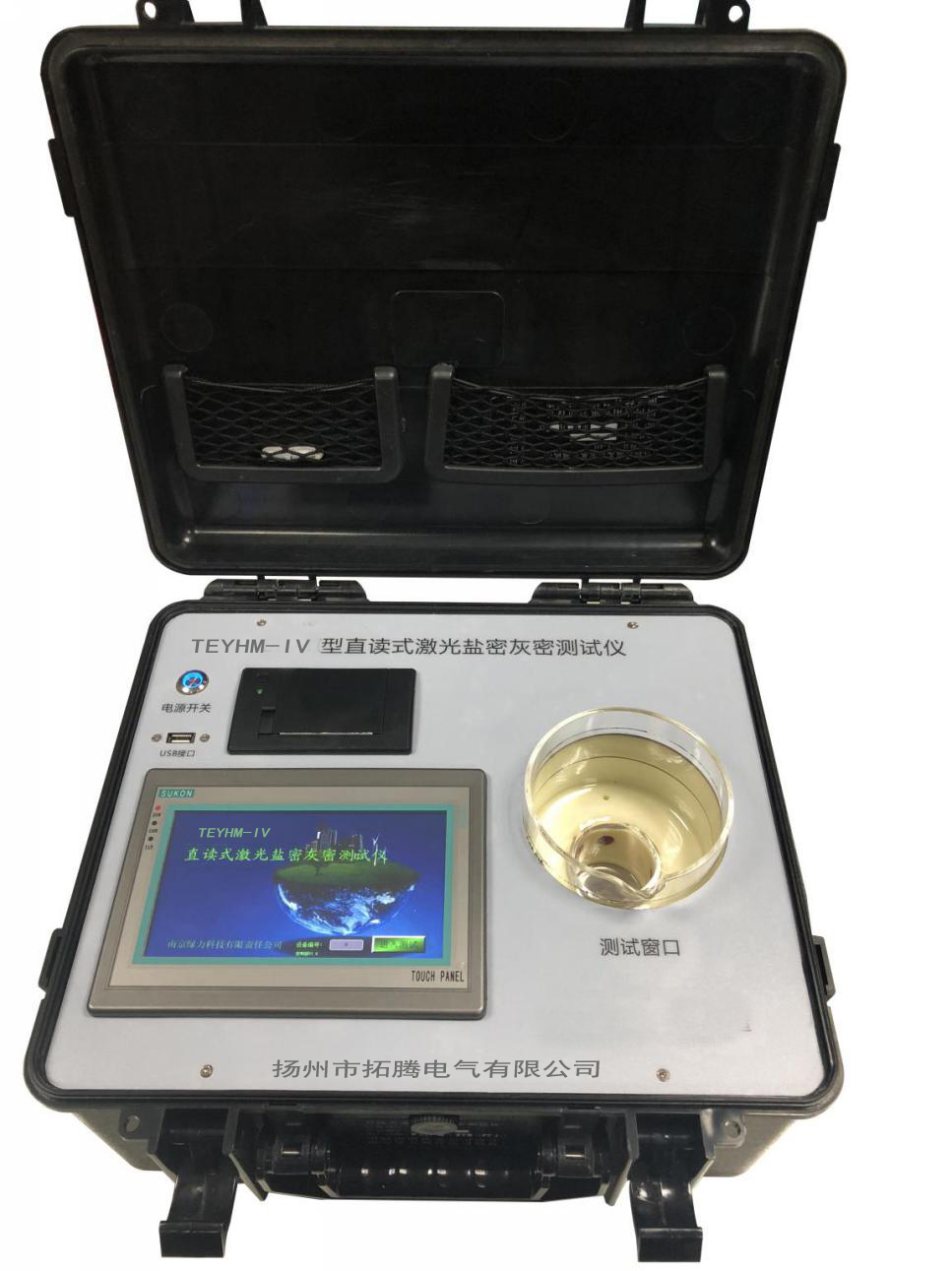

测试仪操作界面包括盐密测试、灰密测试、微型打印机系统、触屏人机交互系统和调制激光检测系统

       六、盐密度测试

       1．打开设备箱，点击“电源开关”，可见蓝色指示灯亮。点击“进入测试”进入到操作界面。如果在户外使用，请事先将电量充满，电量电压高于12.2V即可，当操作界面的电压显示低于10.5V时请及时充电。

2．测试前请先用纯净水清洗烧杯，然后用干毛巾将烧杯外壁的水渍擦干，每一次

测试后都需要清洗烧杯，避免上次测试烧杯中残留液影响下一次的测试结果。

3．盐密测试：清洗完毕后，倒入待测样品，在仪器界面上设置样品编号、样品体积、清洗面积参数，首次使用时还应设置电极常数。点击“盐密测试”激活盐密仪，10~15秒后，盐密待机指示灯由红色变为绿色，表示盐密仪已开机，盐密测试待机20分钟后设备将自动关闭节省电量，再次启用时需重新点击“盐密测试”。

4．将盐密探头放入待测样品中，用探头适当搅拌溶液，点击“盐密测试”，“电导率”、“盐密”“温度”结果将自动显示在操作界面上。

       1、灰密测试：此时需把烧杯的溶液加到600mL，并放入搅拌棒，然后把烧杯放入测试窗口，点击“灰密测试”，关上设备的上盖板，排除外部光线对灰密测试的干扰，待设备发出“滴！”一声后表示测试完成，打开上盖板，“灰重”、“灰密”结果将自动显示在操作界面上，测试数据将自动保存。

       注：当样品污秽很重时，仪器需要分两次测量样品，将600ml的样品倒出一半，向烧杯中加入纯净水至600ml，按下“重灰测量”，点击“灰密测试”，得到第1次测试的灰重值，将第1次测试的样品倒出，清洗烧杯后将剩余的样品倒入烧杯并加入纯净水至600ml，点击“灰密测试”得到第2次测试的灰重值，点击“重灰合并”后两次测量的结果将直接相加显示在操作界面上。重灰测试完成后需点击“重灰测量”复位，即重灰测量指示按钮由灰色变为绿色。测试完成后请清洗烧杯。
