LPT系列工频线路参数综合测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2019/12/21

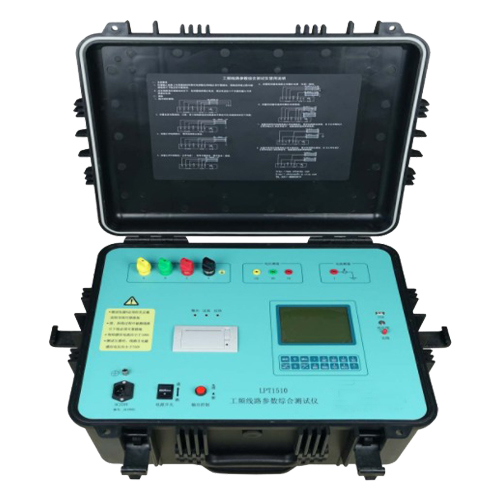

LPT系列工频线路参数综合测试仪

LPT系列工频线路参数综合测试仪适用于测量架空、电缆、架空电缆混合型线路工频参数、核对线路相别、测量线路直流电阻工作。

     采用吸收回馈电路使得测试仪无需抗干扰抑制装置即可承受10~100A的感应电流。

     独创的三相并联输出模式,使得零序阻抗测量时抗感应电流能力达到单相输出模式的三倍。

测试仪基于异频法测试原理,综合采用硬件和数字滤波技术以及目前最前沿的小波变换分析技术,能够在工频干扰信号与异频测试信号之比达1000:1时准确测量

功能

 ◆ 采用异频法准确测量正序短路阻抗、正序开路阻抗、零序短路阻抗、零序开路阻抗、耦合电感、耦合电容、感应电流。

 ◆ 采用直流电源法核对线路相别。

 ◆  具有测量线路直流电阻和按温度换算功能。

 ◆ 使用外置分压器测量感应电压(>750V)。

 ◆ 内置蓝牙可以与手机或平板电脑无线通信,使用手机或平板电脑操控仪器,提高安全性。

 ◆ 采用全电子无工频变压器一体机设计,体积小、重量轻(15~36kg)、携带方便。

 ◆ 仪器具有自动切换接线功能,一次接线即可完成核相、直流电阻、线路参数的测试工作,既提高了工作效率又避免了换接线带来的安全隐患。

 ◆ 综合采取硬件和软件抗干扰措施,抗工频干扰能力达1000倍。

 ◆ 零序阻抗测量采用三相并联输出模式,抗感应电流能力是单相输出模式的三倍。

 ◆ 无需外接抗干扰抑制装置,即可抗10~100A感应电流(抗感应电流值依型号而不同)。

 ◆ 仪器自动完成升压、测量、降压、计算功能,测试时间短。

 ◆ 可以保存电流波形和电压波形,通过上位机软件分析测试数据。

 ◆ 内置大容量的存储器可保存1024组数据,失电不丢失数据。

 ◆ 使用U盘转存测试数据和软件升级。

 ◆ 室内外均可清晰显示的液晶屏上显示操作界面、测试数据。

 ◆ 高速热敏打印机打印测试数据。

 ◆ 具有输入电源过压(>270V AC)保护功能。

 ◆ 具有仪器未接地提示功能。



1. 工作电源: 单相AC198V~264V,47~63Hz,功率5KVA

2. 输出电压:三相,0~200V(有效值)

3. 输出电流:三相,0~10A(有效值)

4. 测试电源频率:42~58Hz

5. 电容测量范围:0.1~30uF ,分辨率:0.01uF

6. 阻抗测量范围:0.5~400Ω,分辨率:0.01Ω

7. 阻抗角测量范围:0~360°,分辨率:0.01°

8. 直流电阻测量范围:0.02~60Ω,分辨率:0.1mΩ

9. 抗静电感应电压:﹤30KV

10. 抗感应电流:LPT1501:每相10A  零序30A;

                LPT1502:每相20A  零序60A;

                LPT1504:每相40A  零序120A;

                LPT1508:每相80A  零序240A;

                LPT1510:每相100A 零序300A;

                           更高电流可定制。

11. 外形尺寸:613mm×488mm×(260~340)mm

12. 主机重量:15~36kg

13. 工作条件:温度-20~50°;湿度≤90%RH
