仪器内部含有高压发生装置非专业人员请勿打开机箱，使用前后请将电流调节旋钮逆时针旋至最小，并检查测量电缆有无破损。使用过程中请勿碰触测量电缆上夹子的金属部分避免电击。

一、     概述

近几年来，避雷器配备监测器，已经普及我国各个大小电厂电站。监测器为保证避雷器可靠运行提供了重要运行监测数据。当运行中的避雷器,在所配备的监测器上显示异常数据时，工作人员则需要进行相应检测找出故障原因。其中当监测器数值比正常明显偏大时，一般为避雷器持续电流增大（包括阻性电流增大，外瓷套污秽电流增大等）或者是监测器测量部分出现故障。当监测器数值明显减小时，一般为避雷器绝缘底座漏电或者监测器内部元件击穿所致。可见只要监测器数据异常，监测器本身就是最大的怀疑对象。一般工作人员会

先对监测器进行检测，当确定监测器良好以后才开始检测避雷器及查找其它问题。

目前市场上监测器品种繁多，质量也是良莠不齐且生产厂家大多不提供监测器的检测设备，一般仅提供简易的检测方法现场操作十分困难。如何判断监测器的好坏也就成为工作人员的难题之一。针对这个问题，我公司研发了用于现场检测监测器质量的专用仪器：避雷器监测器综合测试仪，其简单的操作，实用的功能给工作人员提供了极大方便。

二、     测试的项目及方法

1、 监测器在线状态（即监测器在运行中）

①：测试监测器电流表的准确度有效值

方法：通过仪器测量的避雷器持续电流与监测器所测量的避雷器持续电流值进行比较。

②：测试监测器污秽表的准确度

方法：通过测量污层电流值然后换算成相应的电导率μS值然后与监测器所测量的μS值进行比较。

③：测试监测器动作计数器动作电压

方法：通过模拟雷击使监测器计数器动作。

2、监测器停电状态（即监测器不带电的状态下）

①：测试监测器电流表的准确度有效值

方法：将仪器模拟的避雷器持续电流通过监测器并比较仪器测量值与监测器测量值。

②：测试监测器污秽表的准确度

③：测试监测器动作计数器动作电压值

三、     工作原理

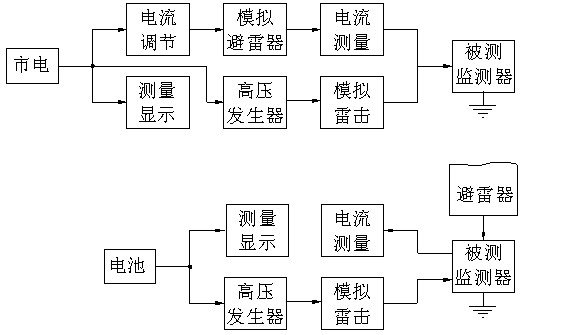

                                                                        图1  测量原理方框图

四、     使用条件及主要技术指标

1、使用条件

环境温度：-20~+40℃

相对湿度：不大于80%

2、主要技术指标

(1)电源：内置锂电池

(2)128X64液晶显示

(3)电流测量满量程：0-15.00mA

电流测量分辨率：0.01mA

(4) 输出电压DC0-2000V

(5) 8/20μS冲击电流：50A~100A

动作计数时间：5s/次

尺寸：240×200×170

 重量：2Kg

五、使用方法

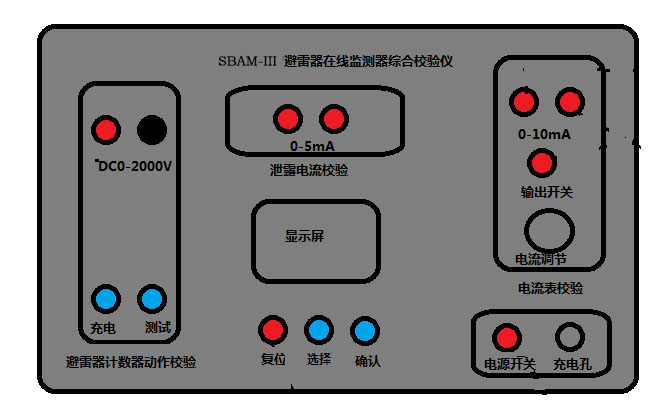

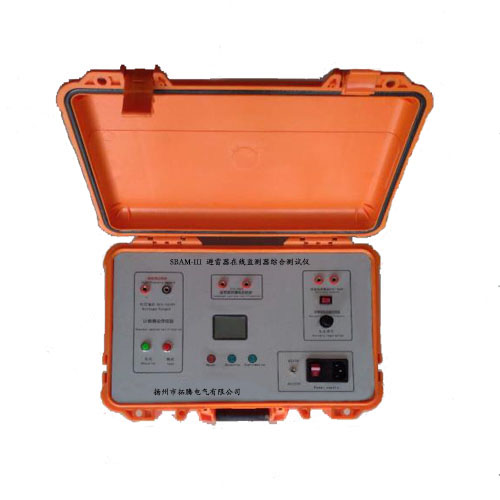

1、 面板说明

①：电源开关

②：电流输出开关

③：电流调节旋钮

④：充电键

⑤：测试键

⑥：选择键

⑦：确认键

⑧：泄露电流测试端

⑨：测量/计数连接电缆输入端

⑩：电流输出端测量显示窗口

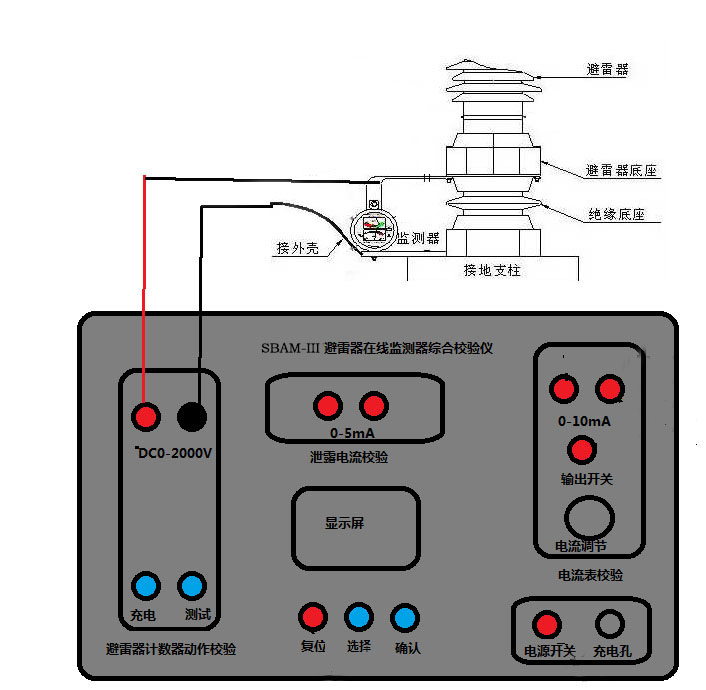

                                                    图3  监测器在线情况下测量计数器动作接线

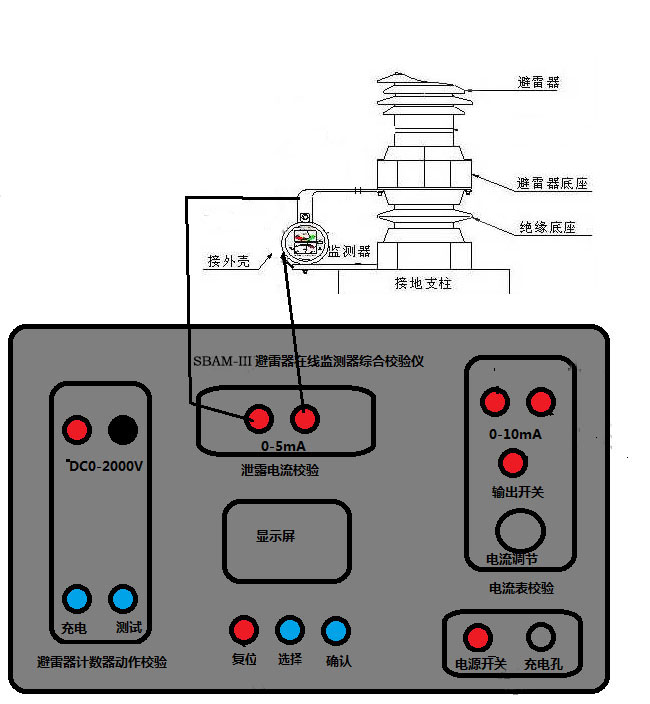

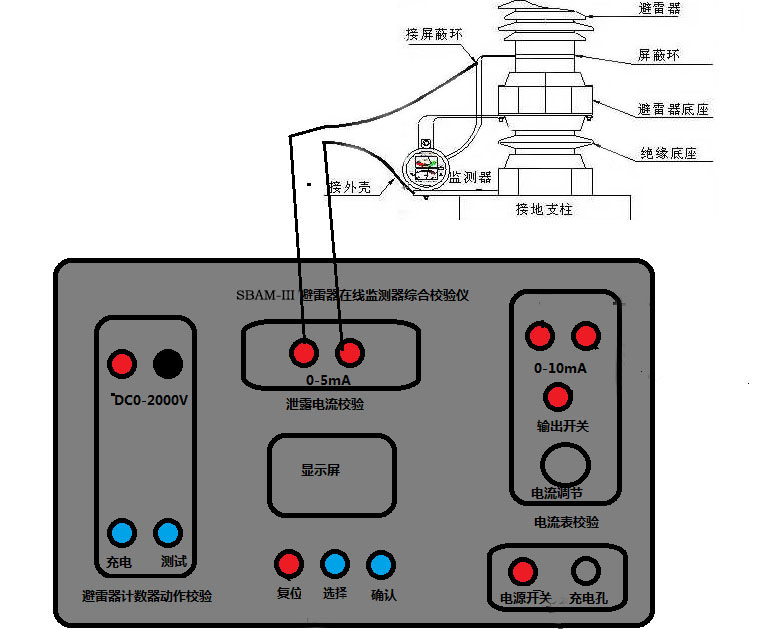

                                                                图4 监测器在线情况下污秽电流测量接线

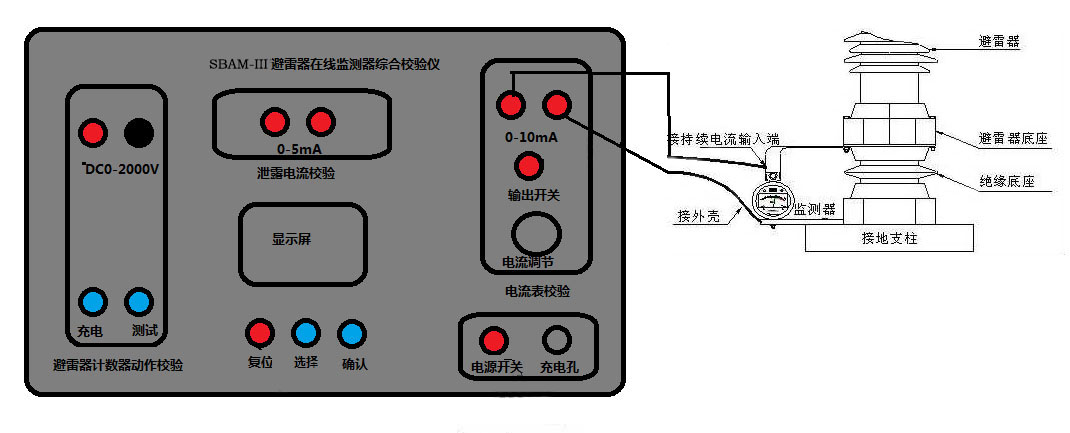

5 监测器停电情况下的电流表的校验接线

图6 监测器停电情况下的污秽电流测量接线

3、          具体操作

⑴、     监测器在线情况下

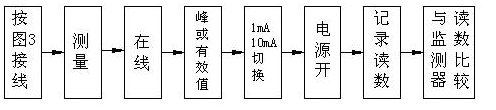

持续电流测量步骤

操作说明：

按图3接线将监测器测试仪测量电缆的红色夹子可靠夹在监测器持续电流输入端（避雷器底座上），黑色夹子可靠夹在监测器外壳上（接地端），如有锈迹或氧化层请清理后连接，运行时监测器两端电压一般为十几伏左右。

将测试仪面板上，最后打开电源开关即可进行测量，此时监测器上的电流表回到零位，将仪器测量值与监测器测量值进行比较从而判断监测器的好坏。目前监测器的精度等级指数一般为5.0。

按国家计量检定规程（JJG124-93“电流表、电压表、功率表及电阻表检定规程）规定，等级指数5.0的基本误差极限为±5%：

基本误差计算方法：

式中X－监测器的指示值

X₀－测量的实际值（即标准表的读数）

X_N－监测器测量范围上限（有效刻度上限）。

注：如果要断开或拆卸在线的避雷器监测器请使用短路夹子线将避雷器底座可靠接地后方可断开，否则危险。

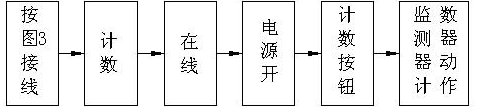

动作计数器测量步骤

       操作说明：按图3接好线后将打开电源开关，选择计数器动作测试功能，按确认键、按充电健，仪器显示充电电压，此时再按测试键计数按钮监测器上的计数器将跳动一次，一般使计数器跳动一个循环以便确定计数器是否良好。

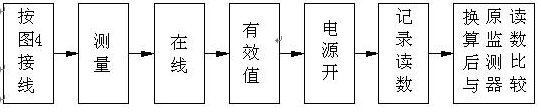

污秽电流测量步骤

操作说明：

按图4将监测器测试仪测量电缆的红色夹子可靠夹在监测器污秽电流输入端（避雷器底座屏蔽环上），黑色夹子可靠夹在监测器外壳上（接地端）。

选择计数器泄露电流测试功能，按确认键，仪器显示避雷器泄露电流值，此时测量值为污层电流有效值，需要换算后才能得到相应的μS值。

污层电导率计算方法：

污层电导率 （mS）

式中：  ——经湿污层流过的电流有效值（mA）；

 ——施加电压有效值（kV）； ——绝缘子形状因数；

 ——取决于温度 的因数；     ——绝缘子湿污层表面温度（℃）；

根据试验数据，计算污层电导率（mS）对应电流值如下表：

注：各厂家污秽电流对应uS值略有不同，具体可咨询生产厂家。

⑵、     监测器非在线（停电）状态

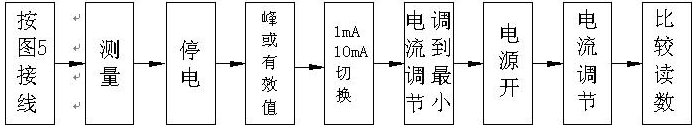

持续电流表校验步骤

操作说明：

按图5接线将监测器测试仪测量电缆的红色夹子可靠夹在监测器持续电流输入端，黑色夹子可靠夹在监测器外壳上（监测器可以放在绝缘底板或接地底板上）。

将测试仪面板上的电源开关，按选择键选择功能、然后按确认键、仪器根据监测器电流表有效值自动选择相应量程、电流调节旋钮逆时针旋至最小最后打开电源开关，接通电源并通过电流调节旋钮调节电流即可测量。

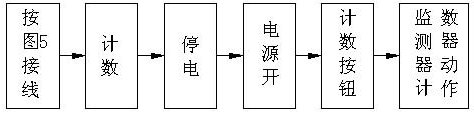

动作计数器测量步骤

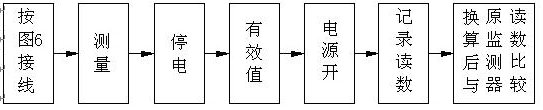

 污秽电流测量步骤

六、  日常维护、存放与运输

仪器如果长时间不用时，请每半年充满电一次。仪器应放置在相对干燥的环境中，避免化学污染与辐射。雨雪天气运输应有防水防潮的措施。

七，售后服务

仪器在售出后整机质保3年，人为或是外力、不可抗外力等损坏不在质保范围内。终身维护。技术支持专线接听，在线指导操作。

八．仪器清单

1. 主机一台

2. 测试线2条

3. DC12充电器1个
