应用领域：主要适用于流动的中性气体和液体介质
·可以远传信号可做成防爆型
·安装灵活，使用方便
·无需特殊的安装固定
·密封式开关安全可靠
|
名称
|
毛细管式
|
温包式
|
|
普通型
|
防爆型
|
|
开关元件
|
微动开关
|
密封开关
|
微动开关
|
|
防爆等级
|
——
|
Exed II CT4~T6
|
——
|
|
外壳防护等级
|
IP 65
|
IP 54
|
IP65
|
|
环境温度
|
-25℃~60℃
|
-25℃~50℃
|
-25℃～最大允许温度
|
|
毛细管长度
|
1.5m~3m(为标准长度，最长可为6m，应在合同中注明)
|
1.5m~3m(为标准长度，最长可为6m，应在合同中注明)
|
——
|
|
安装位置
|
——
|
垂直于水平面
|
——
|
|
抗震性能
|
20 m/s2
|
Max：20m/s2
|
SB-W541/Ba：40m/s2
SB-W541/Bb：20 m/s2
|
|
温包材料
|
铜
|
|
重复性误差
|
≤3%
|
|
触点容量
|
AC 220V 6A(阻性)
|
DC 250V 0.25A(阻性) 60 Wmax
AC 250V 5A(阻性) 1250 VAmax
|
AC 220V 6A （阻性）
|
2、设定值参照表
|
设定值调节范围（℃）
|
A带毛细管
|
B温包式
|
|
01
|
-30~+40
|
-20~+30
|
|
02
|
+10~+75
|
0~+50
|
|
03
|
+60~+165
|
+20~+70
|
|
04
|
+160~+280
|
——
|
2.1毛细管式温度控制器
设定值调节范围℃
|
切换差不可调
|
切换差可调
|
最大允许温度℃
|
|
可做防爆
|
无防爆
|
重量KG
|
可做防爆
|
|
设定值范围下限℃
|
设定值范围上限℃
|
小切换差
|
设定值范围下限℃
|
设定值范围上限℃
|
重量KG
|
|
-30~+40
|
4.0
|
2.0
|
1.5
|
0.95
|
8~20
|
6.5~8
|
1.00
|
+70
|
|
+10~+75
|
5.0
|
2.5
|
2
|
9~25
|
4~10
|
+95
|
|
+60~+165
|
12.0
|
4.0
|
3
|
18~30
|
6~10
|
+190
|
|
+160~+280
|
14.0
|
6.0
|
4
|
20~40
|
8~15
|
+320
|
2.2温包式温度控制器
设定值调节范围℃
|
切换差不可调
|
切换差可调
|
最大允许温度℃
|
|
设定值范围下限℃
|
设定值范围上限℃
|
重量KG
|
设定值范围下限℃
|
设定值范围上限℃
|
重量KG
|
|
-20~+30
|
3.0
|
1.5
|
0.8
|
4.5~20
|
2.0~8
|
0.85
|
+40
|
|
0~+50
|
1.5
|
1.5
|
3.0~20
|
2.0~8
|
+65
|
|
+20~+70
|
2.0
|
1.5
|
3.5~25
|
3.5~25
|
+85
|
|
型 号
|
说 明
|
|
SB- W541
|
-□
|
/□
|
/□
|
/□
|
/□
|
|
|
仪表类型
|
A
|
|
|
|
|
带毛细管温包式
|
|
B
|
温包式
|
|
防爆类型
|
F
|
防爆
|
|
P
|
不防爆
|
|
切换差类型
|
K
|
可调
|
|
B
|
不可调
|
|
X
|
不可调小切换差（无防爆）
|
|
设定值调节范围
|
01
|
设定值调节范围参照设定值参照表
|
|
02
|
设定值调节范围参照设定值参照表
|
|
03
|
设定值调节范围参照设定值参照表
|
|
04
|
设定值调节范围参照设定值参照表
|
|
毛细管长度
|
***
|
1.5m~3m(为标准长度,最长可为6m,应在合同中注明)
|

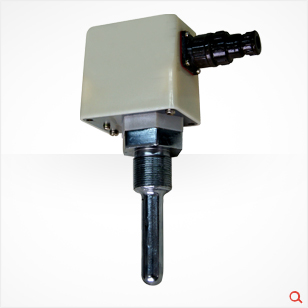

SB-W11B 直插式温度控制器
应用领域：主要适用于流动的中性气体和液体介质.
·温度控制器具有结构紧凑
·体积小且抗震性能好等特点
·可用于中性介质适用于防水防尘的场合
·性价比高，稳定性强
·可直接拧入管道
|
|
普通型
|
防爆型
|
|
开关元件
|
微动开关
|
密封开关
|
|
防爆等级
|
—
|
Exed Ⅱ CT4～T6
|
|
外壳防护等级
|
IP65
符合DIN40050，与GB4208中IP65相当
|
IP54
符合DIN40050，与GB4208中IP54相当
|
|
环境温度
|
－25℃～60℃
|
－20℃～50℃
|
|
开关部件安装位置
|
—
|
垂直于水平面
|
|
抗振性能
|
Max：40m/s2
|
Max：20m/s2
|
|
温包材料
|
不锈钢
|
|
重复性误差
|
≤3%
|
|
触点容量
|
AC 220V 6A(阻性)
|
DC 250V 0.25A(阻性) 60Wmax
AC 250V 5A(阻性) 1250VAmax
|
2、设定值参照表
|
量程代号
|
设定值调节范围
|
切换差不大于
|
最大允许温度
|
螺纹
|
温包保护管D
|
插入深度L
|
外形尺寸图
|
|
普通型
|
防爆型
|
|
01
|
+10～+75
|
2.5
|
95
|
M20×1.5
|
φ12
φ14
|
120
150
|
01
|
02
|
|
02
|
+60～+165
|
4
|
190
|
|
03
|
+160～+280
|
6
|
320
|
注：温包保护管直径D及插入深度L应在订货中注明，螺纹如有特殊要求应在订货中注明。
|
型 号
|
说 明
|
|
SB- W11B
|
-□
|
/□
|
/□
|
/□
|
|
使用环境类型
|
J
|
|
|
|
经济型
|
|
B
|
|
标准型
|
|
F
|
|
防爆型
|
|
设定值调节范围
|
01
|
设定值调节范围参照设定值参照表
|
|
02
|
设定值调节范围参照设定值参照表
|
|
03
|
设定值调节范围参照设定值参照表
|
|
介质接触材料
|
A
|
黄铜
|
|
B
|
不锈钢
|
|
连接接口
|
M
|
外螺纹M20*1.5
|
注：
1.设定值最好选在调节范围的15%~85%之间。
2.如有特殊选型或安装请订货时注明和提供相关技术要求。
SB-W50C 船用温度控制器
应用领域：主要适用于对铜和铜合金无腐蚀作用的气体，蒸汽等气体介质或液体介质.
·本系列控制器是超小型设计
·具有结构紧凑体积小且抗震性能好等特点
·可用于中性介质，适用于防水防尘的场合
·性价比高，稳定性强
·允许开关动作频率较高100次/分
|
|
SB-W50C-A防水型
|
SB-W50C-B普通型
|
|
外壳防护等级
|
IP44
|
IP40
|
|
抗振性能
|
2-25Hz；1.6mm
25~100Hz；40m/S2
|
10-60Hz；0.075mm
60~150Hz；10m/S2
|
|
触点容量
|
AC 380V 3A(阻性) DC 220V 2.5A(阻性)
|
|
安装位置
|
前后左右各倾斜22.5°能正常工作
|
前后左右各倾斜10°能正常工作
（下表中序号5-10各规格温包应尽可能与壳体下壁装在同一水平位置上，以减少液柱引起的附加误差）
|
|
毛细管长度
|
1,3,5,8,10,12m在订货时必须注明毛细管长度。
|
2、设定值参照表
·切换差可调
|
序号
|
设定值调节范围℃
|
切换差调节范围℃
|
环境温度℃
|
设定值误差±℃
|
重复性误差℃
|
|
01
|
-60~-30
|
3~5
|
-25~55
|
4
|
2
|
|
02
|
-40~10
|
高于被控温度3℃最不低于-25℃最高至55℃
|
2
|
|
03
|
-25~0
|
|
04
|
-15~+15
|
|
05
|
10~40
|
-25~55
|
|
06
|
40~80
|
-25℃至低于被控温度3℃，至最高55℃
|
|
07
|
60~100
|
-25~55
|
3
|
3
|
|
08
|
80~120
|
|
09
|
110~150
|
+5~55
|
|
10
|
130~170
|
|
型 号
|
说 明
|
|
SB-W50C
|
-□
|
/□
|
/□
|
|
仪表类型
|
A
|
|
|
防水型，铸铝壳体，满足船用条件
|
|
B
|
普通型，酚醛压塑粉壳体
|
|
设定值调节范围
|
01
|
设定值调节范围参照设定值参照表
|
|
02
|
|
03
|
|
04
|
|
05
|
|
06
|
|
07
|
|
08
|
|
09
|
|
毛细管长度
（在订货时必须注明毛细管长度）
|
1
|
1米
|
|
3
|
3米
|
|
5
|
5米
|
|
8
|
8米（设定值调节范围为10~40℃毛细管8米）
|
|
10
|
10米
|
|
12
|
12米
|
|
