带电作业屏蔽服表面电阻直接决定了在高电场强度区人体静电防护的水平。屏蔽服在经汗蚀和洗涤后，其电阻会发生改变，当超过一定值后防护效果会下降，不容许再使用。国家标准和IEC标准为1000毫欧。本测量仪就是专用的带电作业屏蔽服表面电阻测量设备，它参照国标《GB  6568.2-86带电作业用屏蔽服试验方法》设计和制造。它可以用于布料和服装等柔性表面材料的表面电阻值检查，是需要有静电防护作业需求的带电作业班组必备设备。

本仪器与国家标准完全兼容，采用四电极结构，用电流/电压法，根据电极结构，测量出极间电阻。

SR-SC20以单片机为核心，自动控制测量过程，采用数字显示电阻值。内藏可充电电池，一次充电可以保证连续使用数十小时。

技术参数

电阻测量范围：  0.1~20     （欧）

显示方式：      4位LED   5%±2个字

内部可充电电池：3.7V 锂电池 1AH，充电时间一般为1-2小时。

体积（mm）：    Φ90x120

操作说明

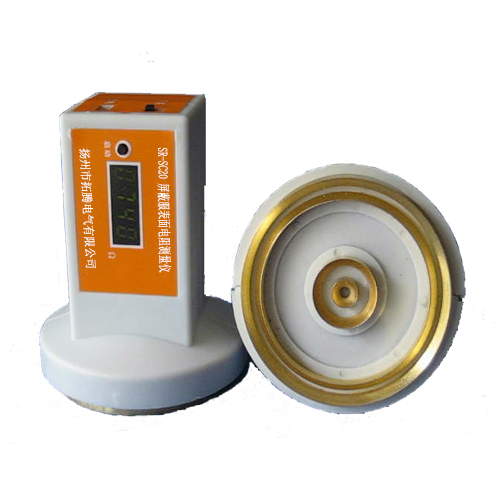

仪器介绍

测量操作

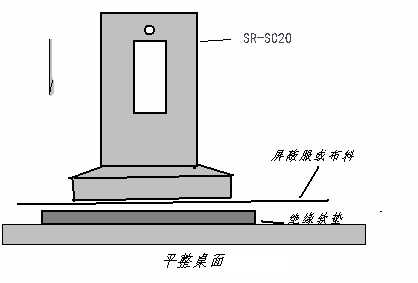

1. 将所配的箱盖内绝缘软垫平铺在干净平整的桌面上.

       2. 将被测屏蔽服单层平铺在软垫之上；褶皱的表面会影响测量，应尽量保持测量面的平整。

3. 将PDA-3照图放在屏蔽服上.

4. 打开电源开关，检查电池电压，如果低于3.6伏，将会显示“UL  ”，表示电池低；如果无显示，也必须充电后再用.

5. 手握仪器并按下启动按钮，向下压紧屏蔽服，并保持数公斤压力.

6. 1秒中后开始读数，如果数据稳定，在读取后，可以移动屏蔽服，测试其他部位。在测量过程中按下启动键，数据将会被保持，直至再次按下启动键，才会继续测量。

7. 仪器在启动测量20秒后会自动停止，进入节电工作方式，如需继续测量，可再次按下启动钮。

8. 测量完成后，应关掉电源。

9. 被测屏蔽服的表面“电阻率”为本仪器所测读数的6.6倍，可作为参考。

10. 如果被测屏蔽服多个测量点出现电阻测量值超过1欧，建议该屏蔽服不再允许使用。测量中如果出现“Err ”字样，表明测量电极未接触好屏蔽服或屏蔽服电阻值过大超出测量范围。

附件表
