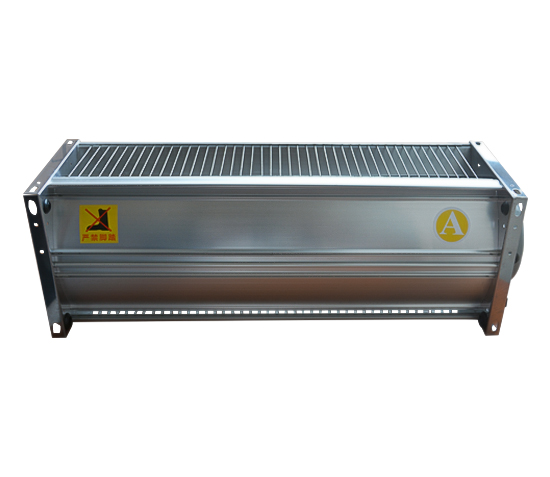

GF干式变压器用横流式冷却风机

发布者：扬州市拓腾电气有限公司发布时间：2019/2/22

产品概述

GF系列干式变压器用横流式冷却风机（以下简称：干变冷却风机）主要用于干式变压器冷却增容及电子设备、配电柜、高低、压开关柜等产品的冷却降温等作用。使用该系列冷却风机可提高干式变压器的输出功率40-50％，从而可大大提高干式变压器的承载能力、并延长了干式变压器的使用寿命，是国内外厂家普遍采用的最经济有效的方式。

我公司生产的GF系列干变冷却风机依据行业标准(JB/T8971-1999),通过电脑优化组合设计，使其风量更大、噪音更低，进一步提高了风压、降低了能耗，GF系列干变冷却风机的外壳采用了优质铝合金型材和不锈钢，结构紧凑、外形美观、安装简便，寿命长，从而为GF系列干变冷却风机长时间在较恶劣环境下平稳运行提供了可靠的保障。

技术指标

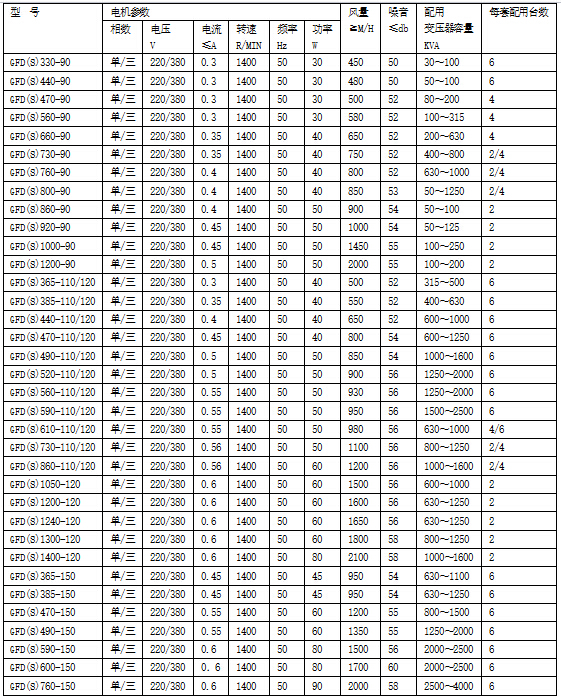

顶（侧）吹式风机主要技术参数

电磁兼容性(EMC)

GF系列冷却风机用于干式变压器时，风机置于变压器线圈下部两侧，将冷风直接吹进变压器的线圈高、低压冷却风道，散热效果明显，可保障变压器的正常运行并延长其使用寿命。（风机开、停及变压器的超温报警、超温跳闸等功能有温控装置提供）。

* 冷却风机A、B区分：以产品铭牌方向电机安装在左侧为B型，右侧为A型。

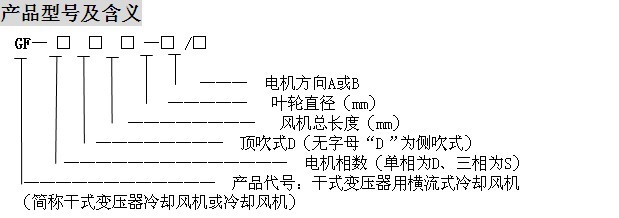

实例一：GFDD470-150 A 表示：干式变压器横流式冷却风机、单相220V、顶吹式、风机总长度470mm、叶轮直径150mm、电机在右边；

实例二：GFD365-110/120 A 表示：干式变压器横流式冷却风机、单相220V、侧吹式、风机总长度470mm、叶轮直径110/120mm、电机在右边；

实例三：GFS470-150 B 表示：干式变压器横流式冷却风机、三相380V、侧吹式、风机总长度470mm、叶轮直径150mm、电机在左边；

接线示意图

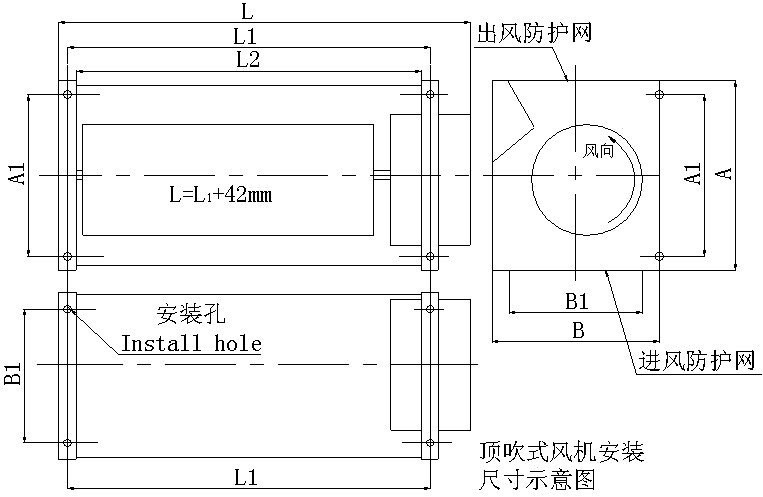

顶吹式风机外形及安装尺寸图

型号	A	A1	B	B1	L	L1	L2	安装孔
GFD(S)D440-90	150	120	130	100	440	398	380	4-Ф7×9
GFD(S)D560-90	150	120	130	100	560	518	500	4-Ф7×9
GFD(S)D660-90	150	120	130	100	660	618	600	4-Ф7×9
GFD(S)D760-90	150	120	130	100	760	718	700	4-Ф7×9
GFD(S)D860-90	150	120	130	100	860	818	800	4-Ф7×9
GFD(S)D1040-90	150	120	130	100	1040	998	980	4-Ф7×9
GFD(S)D1200-90	150	120	130	100	1200	1158	1140	4-Ф7×11
GFD(S)D365-110	150.5	118	148	120	365	323	305	4-Ф7×13
GFD(S)D385-110	150.5	118	148	120	385	343	325	4-Ф7×13
GFD(S)D440-110	150.5	118	148	120	440	398	380	4-Ф7×13
GFD(S)D470-110	150.5	118	148	120	470	428	410	4-Ф7×13
GFD(S)D490-110	150.5	118	148	120	490	448	430	4-Ф7×13
GFD(S)D860-110	150.5	118	148	120	860	818	800	4-Ф7×13
GFD(S)D365-120	170	120	150	120	365	323	305	4-Ф7×11
GFD(S)D385-120	170	120	150	120	385	343	325	4-Ф7×11
GFD(S)D440-120	170	120	150	120	440	398	380	4-Ф7×11
GFD(S)D470-120	170	120	150	120	470	428	410	4-Ф7×11
GFD(S)D490-120	170	120	150	120	490	448	430	4-Ф7×11
GFD(S)D520-120	170	120	150	120	520	478	460	4-Ф7×11
GFD(S)D690-120	170	120	150	120	690	648	630	4-Ф7×11
GFD(S)D760-120	170	120	150	120	760	718	700	4-Ф7×11
GFD(S)D1040-120	170	120	150	120	1040	998	980	4-Ф7×11
GFD(S)D1240-120	170	120	150	120	1240	1198	1180	4-Ф7×11
GFD(S)D1300-120	170	120	150	120	1300	1258	1240	4-Ф7×11
GFD(S)D365-150	200	172	190	162	365	323	305	4-Φ7×12
GFD(S)D470-150	200	172	190	162	470	428	410	4-Φ7×12
GFD(S)D490-150	200	172	190	162	490	448	430	4-Φ7×12
GFD(S)D590-150	200	172	190	162	590	548	530	4-Φ7×12

侧吹式风机外形及安装尺寸图

型号	A	A1	B	B1	L	L1	L2	安装孔
GFD(S)330-90	130	100	150	120	365	323	305	4-Ф7×9
GFD(S)440-90	130	100	150	120	440	398	380	4-Ф7×9
GFD(S)560-90	130	100	150	120	560	518	500	4-Ф7×9
GFD(S)660-90	130	100	150	120	660	618	600	4-Ф7×9
GFD(S)760-90	130	100	150	120	760	718	700	4-Ф7×9
GFD(S)860-90	130	100	150	120	860	818	800	4-Ф7×9
GFD(S)1200-90	130	100	150	120	1200	1158	1140	4-Ф7×9
GFD(S)365-110	148	120	150.5	118	365	323	305	4-Ф7×13
GFD(S)385-110	148	120	150.5	118	385	343	325	4-Ф7×13
GFD(S)440-110	148	120	150.5	118	440	398	380	4-Ф7×13
GFD(S)470-110	148	120	150.5	118	470	428	410	4-Ф7×13
GFD(S)490-110	148	120	150.5	118	490	448	430	4-Ф7×13
GFD(S)1040-110	148	120	150.5	118	1040	998	980	4-Ф7×13
GFD(S)365-120	150	120	170	145	365	323	305	4-Ф7×11
GFD(S)385-120	150	120	170	145	385	343	325	4-Ф7×11
GFD(S)440-120	150	120	170	145	440	398	380	4-Ф7×11
GFD(S)470-120	150	120	170	145	470	428	410	4-Ф7×11
GFD(S)490-120	150	120	170	145	490	448	430	4-Ф7×11
GFD(S)520-120	150	120	170	145	520	478	460	4-Ф7×11
GFD(S)1200-120	150	120	170	145	1200	1158	1140	4-Ф7×11
GFD(S)365-150	190	162	200	172	365	323	305	4-Φ7×12
GFD(S)470-150	190	162	200	172	470	428	410	4-Φ7×12
GFD(S)490-150	190	162	200	172	490	448	430	4-Φ7×12
GFD(S)590-150	190	162	200	172	590	548	530	4-Φ7×12
GFD(S)600-155	190	162	200	172	600	558	540	4-Φ7×12

应用领域

冷却风机使用条件
1、环境温度应75oC≥-40oC。
2、通过冷却风机的工业气体不允许有强酸、强碱及各种溶液。
3、不允许有沙尘等杂物掉入风机内，以免造成风机烧毁及扇叶断裂。

主要用于干式变压器冷却增容及电子设备、配电柜、高低、压开关柜等产品的冷却降温等作用。

订货须知

冷却风机的安装与维护
1、安装前应应首先检查是否因包装运输造成损坏、变形、如有损坏或变形应修复后安装使用。
2、然后再检查各零件及螺丝是否有松动；叶片与风筒之间是否相碰或移位，若相碰或移位应进行调整后方可安装。冷却风机安装后应进行试机，待风机运行正常后再进行联机使用。
3、风机长期置放重新使用时，应对风机进行检查试运行若无异常现象，方可联机使用。
4、风机安装完毕后应将接线合密封，以防接线合渗漏造成短路烧毁电机。

搬运和存放
1、在搬运过程中，要注意轻拿轻放，按照包装箱的标志和要求搬运和放置，切勿倒置和立置。
2、在搬运过程中应避免强烈冲击和剧烈震动，以防包装葙和产品破损。
3、风机应存放于透风、干燥没有腐蚀性气体处，避免雨淋和阳光暴晒。

订货须知
1、订货时请根据使用要求和变压器的容量及结构形式，参照资料提供的产品型号选型，我公司也可根据您的使用规格进行定制。
2、我公司根据订单或订货合同在三到七天内交货，定制产品在十五天内交货。
