工作参数

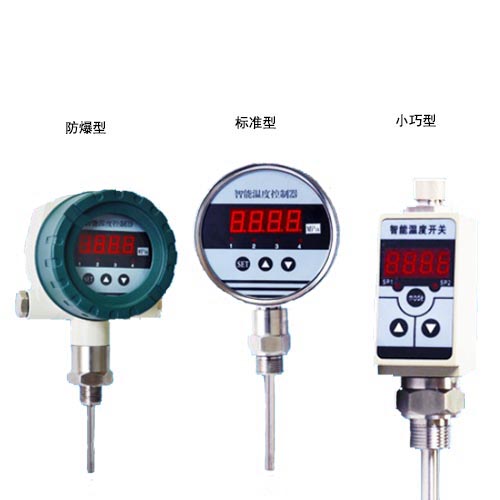

仪表类型

SB-W18-X

SB-W18-B

SB-W18-F

 连接方式

M20*1.5（可订制）

M20*1.5（可订制）

M20*1.5（可订制）

输出功能

两路开关量＋一路模拟量

两路开关量＋一路模拟量

四路开关量＋一路模拟量

电源电压

外电源：24VDC±15%

外电源：24VDC±15%，纹波≤±5%； 220VAC±15%（可选）

触点容量

DC 24V—1.2A(阻性)

DC 24V—1A(阻性)；AC 250V—3A(阻性)

控制精度

≤±0.5%FS

 控制范围

-200～600℃

开关次数

1×10⁷

防护等级

IP65

使用条件

耐受压力：-0.1～25Mpa（高压需订制）；环境温度：-20℃～70℃；
相对湿度：5～85%；存储温度：-40℃～85℃

型    号

说    明

SB-W18

-□

/□

/□

/□

/□

/□

/□

仪表类型

X

小巧型

B

标准型

F

防爆型

测量范围

***

请参考【3.1基本参数】表格中参数→控制范围

输出类型

**

请参考【3.1基本参数】表格中参数→输出功能

插入深度

**

0-4000mm，请提供具体插入介质深度

供电形式

D

DC 24V

A

AC 220V

连接方式

1

螺纹连接M20×1.5

2

螺纹连接M27×2（需订制）

3

螺纹连接G1（需订制）

4

法兰连接（需订制）

防爆等级

N

不防爆

E

Exia II CT5（Exd II BT5）
