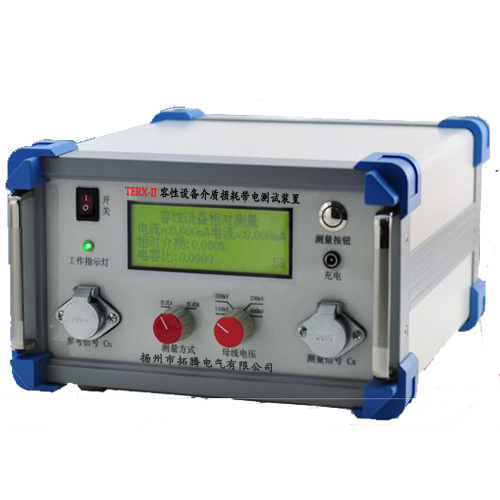

THB-1A容性设备介质损耗在线检测装置主要由检测仪和取样单元组成，可用于带电检测容性电气设备（套管、CT、CVT、耦合电容器）的介质损耗、电容量,或用于设备运行状态下的相对介损和电容量的测试，对运行中的电气设备进行定期检测，及时发现绝缘缺陷，延长停电预试周期，现已在近万台高压电气设备上安装使用，有效检测出多起绝缘缺陷，深得用户的信赖，南方电网和华北电网还针对该产品制定了现场应用导则。THB-1A检测系统无论取样单元还是检测仪器，从技术上和使用方便性上都远优于以往的检测系统。

功能与特点

1、采用高精度外置式穿芯电流传感器替代以往通常采用的“取样保护单元”

采用传感器为穿芯式结构，就近安装于设备附近，末屏引线无断口且引线距离很短，从根本上避免末屏开路等安全隐患。该传感器可准确检测100μA～650mA范围内的输入信号。传感器输入阻抗低，可耐受10A工频电流的作用以及10kA雷电流的冲击，满足在线检测的使用条件。

2、取样单元采用压铸铝壳密封防水设计，二次输出采用防水电缆接头，测试连接方便；传感器安装完毕后，正常情况下不带电，若要进行测试，仅联接上取样单元二次电缆即可，能够做到“即插即用”对末屏信号引线无需进行任何操作。

4、提供两种介质损耗在线检测方式，既可测量两个同相电容型设备的介质损耗差值和电容量比值，又可用PT二次侧电压作基准信号，对设备的电容量及介质损耗值进行测量。采用自补偿式高精度电流传感器和先进的数字滤波技术，较好地解决了介损测试精度及其稳定性问题，结合完善的电磁屏蔽措施和先进的数字滤波处理技术，可确保介质损耗测试结果不受谐波干扰及脉冲干扰的影响，具有高达±0.05%的绝对检测精度。

9、检测仪采用便携式设计结构，操作使用简单，机内铅蓄电池可维持8小时的连续工作时间，完全满足现场使用的要求。

四、技术指标

1.整机参数

①外形尺寸：430×340×160（mm）

②仪器重量：5kg

③显示方式：大屏幕液晶显示器，特别适合户外使用。

④工作电源：机内免维护锂电池。

⑤环境温度：-20～60℃

⑥电缆附件：30m测量电缆2根，

2.测量范围及精度

①电流测量：测量范围  Cx=100μA～1000mA

                     Cn=100μA～1000mA

测量精度   读数的±1%

②电压测量：测量范围   Vn=3V～300V

           测量精度   读数的±1%

③介质损耗：测量范围   Tanδ=－100%～100%

           测量精度   读数的±1%+0.0005

④电容比值：测量范围   Cx：Cn=1:1000～1000:1

           测量精度   读数的±1%

⑤电 容 量：测量范围   Cx=10pF～0.5μF

           测量精度   读数的±1%
