小体积、大容量串谐装置、首创0.1Hz~300Hz宽频输出

独具优良便携性 / 模块化专利技术 / 光纤传输技术

无升压变串联谐振耐压试验装置是进行电缆、变压器、GIS等容性设备高压耐压试验的装置，装置取消了升压变压器，具有体积小、重量轻、便携性好的特点。

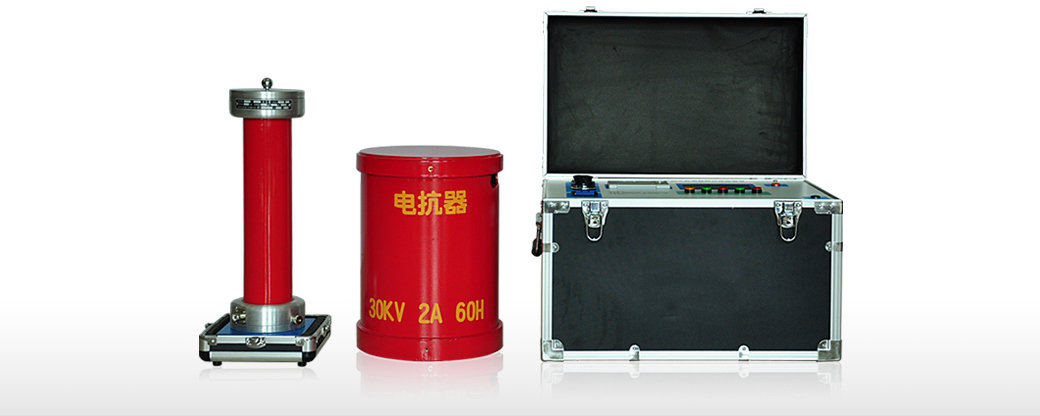

BPXZ串联谐振耐压试验装置

BPXZ系列串联谐振耐压试验装置适用于电力电缆、大型变压器、GIS组合电器、变电站系统、汽轮及水轮发电机等容性设备的交流耐压试验，尤其适合于风力发电、光伏发电领域的户外耐压试验，具有稳定性好、可靠性高、便携性佳、试验容量大的特点，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

安全 / 轻松 / 简单

打造耐压测试新体验

取消了笨重的升压变压器，使得整个系统十分简洁

串联谐振凭借其完善的功能、便捷的操作、稳定的性能以及超大的测试容量等优点迅速的被市场肯定。

苏博电气BPXZ系列串联谐振装置，采用0.1~300Hz宽频输出，取消了笨重的升压变压器，使得整个系统十分简洁，同时还具有安全稳定、操作简单、便携性好的特点，拥有天涛串联谐振装置，定会为您带来安全、轻松、简单的耐压测试新体验。

风力发电、光伏发电产业电缆、变压器、GIS的耐压试验多数在户外进行，
城市配电抢修对抢修效率要求也越来越高，
这些环境下要求耐压装置方便现场搬运，试验简单轻松。

0.1Hz~300Hz宽频输出

传统耐压装置需要用变压器来升压输出，
由于中间变压器对输出频率的限制，
控制箱输出频率低频最低只能到30Hz，最高也只能到300Hz。

苏博电气BPXZ串联谐振耐压装置不需要中间变压器，
彻底解决了变压器对控制箱输出频率限制的问题，
输出频率可从0.1Hz连续输出至300Hz（亦可更据实际需要扩宽输出频率范围），
宽频率范围输出，能够适应宽容量负载。

优良便携性

取消笨重的升压变压器，
取消补偿电容器，
相同情况下，
所需电抗器节数为传统装置的一半。
对于电压等级为10kv，
长度为10km电缆的耐压试验装置，

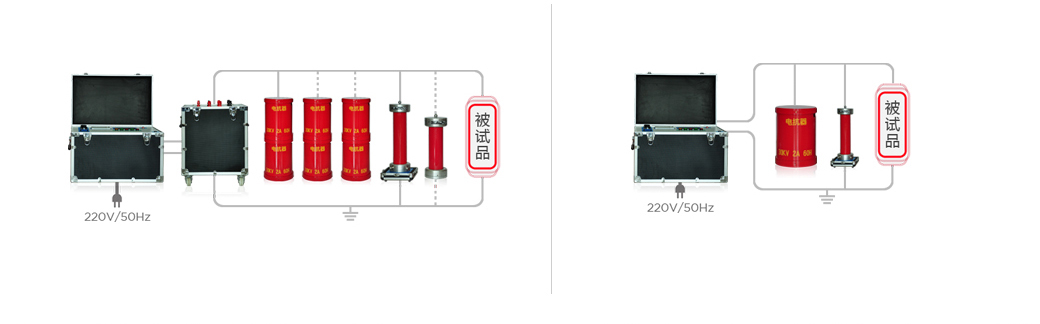

将苏博电气装置与传统装置构成及重量进行对比，
苏博电气装置便携性优势明显：

传统装置380KgPK苏博电气装置125Kg

对比结论：苏博电气串联谐振耐压装置无需升压变压器，电抗器减少4节，总重量为传统装置的1/3，体积为传统装置的1/2

模块化专利技术

BPXZ串联谐振耐压装置运用国家专利技术，
使用多个功率模块达到升压的效果，可根据实际需要任意配置模块数量进行模块堆砌设计，
模块化堆砌技术适用于不同电压等级、不同容量大小装置，适应宽容量负载的耐压试验。

光纤传输技术

BPXZ串联谐振耐压装置采用高灵敏度的光纤传输技术，
控制板与功率板之间通过光纤来进行控制信号的传递，
光纤传输完全避免了复杂电磁环境下信号衰减和干扰的难题，
提高了装置抗干扰能力，使得输出波形更完美。

基本功能

稳定性、可靠性高

功率变换核心采用进口功率元件，输出纯净的正弦波，电压输出和频率输出稳定；采用光纤连接，电磁兼容设计合理，保护功能完善，可承受高压对地短路冲击。

保护功能完善

具备零位保护，接地保护，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。

自动调谐功能强大

系统可从1Hz到800Hz自动扫频，扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.1Hz为分辨率进行频率细扫，最后精确锁定谐振频率。

支持多种试验模式

系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全高效。

系统人机交互界面友好

试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能，操作十分简单，同时具备试验数据保存和查询打印功能。

产品型号

苏博电气串联谐振耐压试验装置主要分为两大类型：

BPXZ-AT系列串联谐振耐压试验装置

BPXZ-AT系列串联谐振耐压试验装置适合不同电压等级的容性被试品的耐压试验，装置输出频率范围宽，能够适应宽容量负载。

• 用于10KV、35KV、110KV、220KV、500KV电力电缆交流耐压试验；
• 用于66KV、110KV、220KV、500KV组合电器（GIS）交流耐压试验；
• 用于不同电压等级变压器、发电机的工频交流耐压试验；
• 用于其余电压等级容性被试品的交流耐压试验；

BPXZ-BX便携式串联谐振耐压试验装置

BPXZ-BX便携式串联谐振耐压试验装置主要针对风电、光伏等户外新能源发电领域量身打造的耐压装置，优良的便携性使得装置非常适合于户外环境的耐压试验。

• 用于风力发电10KV电缆及变电站系统耐压试验；
• 用于66KV、110KV、220KV、500KV组合电器（GIS）交流耐压试验；
• 用于光伏发电10KV电缆及变电站系统耐压试验；
• 用于其余户外10KV电压等级容性设备耐压试验

BPXZ串联谐振耐压装置主要技术指标
