一、概述：

      电力系统使用补偿电容器组提高功率因数。无功补偿电容的工作容量大，切换频繁。为保证设备的可靠性，需要定期进行检测。传统方法是将电容汇流排拆除，然后用电容表进行测量。这种方法不仅工作量大，也容易造成电容损坏。

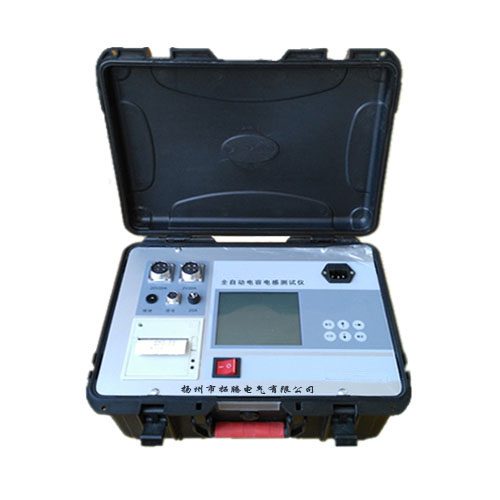

      YSB-RG-204电容电感测试仪，是不拆线检测补偿电容器的专用仪器。仪器输出高达 20A试验电流，电容量可以测量到 2200μF。仪器具有抗干扰能力，可以在现场强电干扰环境中使用。

     电容电感测试仪，也是一台多功能阻抗测量仪器，能够自动识别并检测电容、电感或电阻型试品。仪器也可以单独用于电流检测。

    电容电感测试仪，采用高精度 50mm钳型 CT检测电流，配合数字隔离的电压检测电路，性能稳定，测量精度高。仪器采用背光大屏幕液晶显示器，白天夜间均能清晰观察。使用中文菜单，操作非常简单。仪器可以存储 128组测量数据，并自带嵌入式热敏打印机打印测量数据。

二、技术指标：

2.1电容测量

   测量范围：  0.2μF～2200μF(基本量程2μF～2200μF)

   准确度：   ±（读数×3%+0.02μF）

    最小分辨率：  0.001μF（4位数字显示）

2.2电感测量

    测量范围：  0.2mH～50H（基本量程2mH-10H）

    准确度：   ±（读数×2%+2个字）

    最小分辨率：  0.001mH（4位数字显示）

2.3 电阻测量

    测量范围：  0.1Ω～12.5kΩ(基本量程0.1Ω～1kΩ)

    准确度：   ±（读数×3%+2个字）

    最小分辨率：  0.001Ω（4位数字显示）

2.4电流测量

    测量范围：   0~200mA~2A~20A-100A（基本量程200mA~100A）

    准确度：  ±（读数×2%+2个字）

2.5供电和试验电源

    仪器供电电源：  交流 220V±10%      50Hz

    仪器试验电源：  交流 25V±10%/20A   50Hz

    交流 2V±10%/20A     50Hz

2.6工作条件

    环境温度：   -10℃～40℃

    相对湿度：   ≤90%

2.7输出方式     大屏幕液晶显示屏全汉字输出

     面板式热敏打印机

2.8外形/重量

    仪器体积：  380mm(长)×295mm(宽)×190mm(高)

    仪器重量：  6.8kg（不含含测试线）

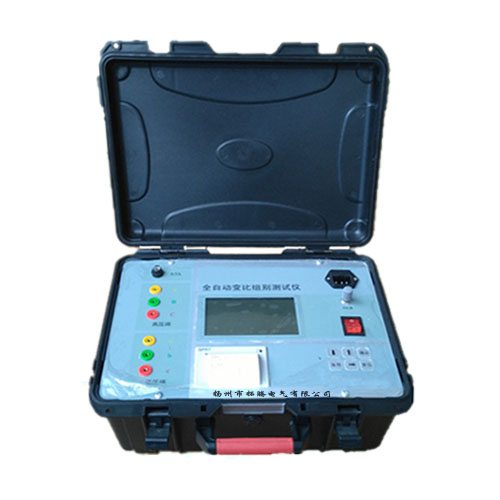

YSB-112全自动变比组别测试仪

主要功能及特点：

1、自动测量接线组别；

2、自动进行组别变换，可直接测量所有变压器的变比；

3、自动切换相序；

4、自动切换量程；

5、自动校表；

6、输入标准变比后，自动计算相对误差；

7、一次测量完成，自动切断试验电压；

8、设置数据，测量结果自动保存，可查看以前数据。

1、 变比测量范围：1—10000

2、 组别：1—12点

3、 精度：1—1000 0.2级 1000—10000 0.5级

4、电源：AC220V±10%, 50Hz

5、使用环境温度：-5℃—40℃

6、使用环境湿度：<85%

7、体积： 430×320×215mm3

8、重量：5kg
