操作步骤

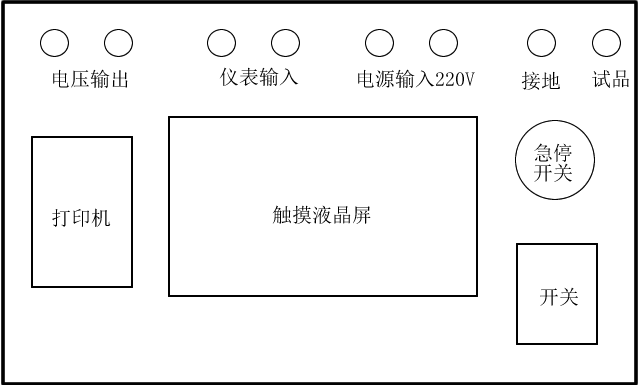

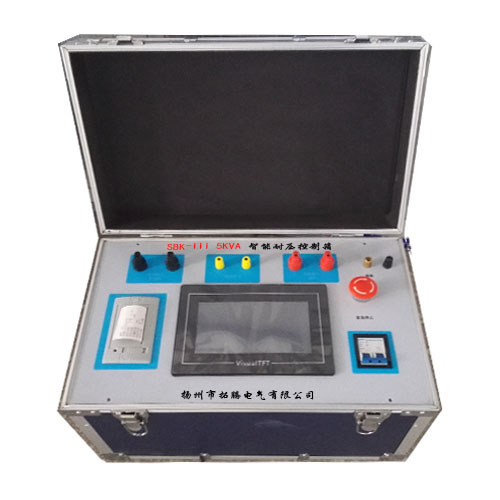

                                                   图1  面板示意图

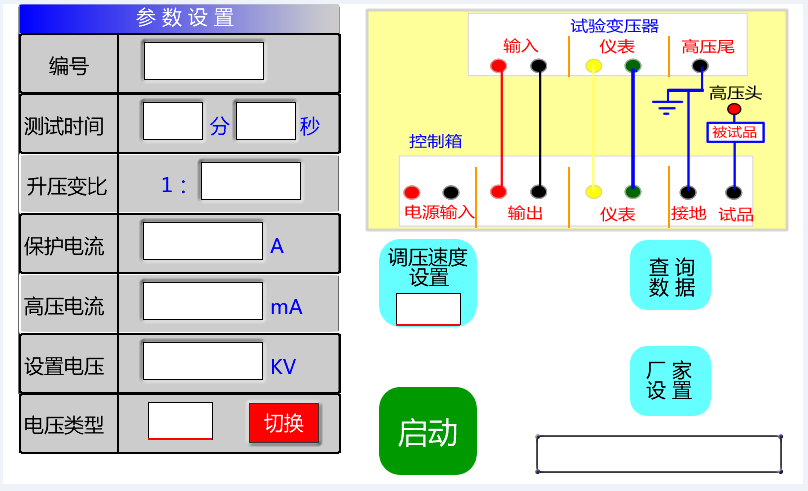

图2  主菜单

1、按接线原理图连接好引线，并将变压器和控制箱可靠接地，控制箱的接地端必须接到变压器的接地端，请勿直接接地线，防止控制箱接地而变压器没有良好接地.

2、试验前，检查各部位的接线是否接触良好，并检查控制箱的输入电压是否为220VAC；

3、打开电源开关，接通电源，显示屏显示出主菜单如图2，

（1）编号：作为测试打印、保存查询的标识；

（2）测试时间：根据实际测试进行设置

（3）升压变比：根据外接变压器可更改，变比值为仪表电压：输出电压，

         如仪表电压100V，输出电压100KV，变比就设为1：1000；

（4）保护电流：低压电流最大值，当到达时会停止测试；

（5）高压电流：变压器高压端的输出电流最大值；

（6）设置电压：即为实验电压。

（7）电压类型：直流、交流可选，默认交流。

（8）查询数据：查询保存的测试数据。

（9）厂家设置：有密码保护，厂家人员调试电压电流用。

（10）启动：开始实验按键。

（11）调压速度设置：0.5K V/S、1.0K V/S、2.0K V/S、3.0KV/S、5.0KV/S 5个档可选；

4、设置好参数后，触摸启动按键，再次确认后即开始测试，测试过程中按下急停按键会停止测试，听到交流接触器跳开切断电源。

5、试验完毕后，电压会自动降至零位，然后断开交流接触器，此时可选择打印测试结果或返回主菜单，如需解开试验引线请关闭电源。

6、如果需要测试高压电流，请将被试品的高压尾端不要接地，接到仪器最右边的试品尾接入端，控制箱接地。

注意事项
      1、做高压试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的联系方法。并有专人监护现场安全及观察试品的试验状态；
      2、变压器和控制箱应有可靠的接地；
      3、试验过程中，如果出现突然断电，必须关闭电源，把接线拆掉，来电之后先打开电源让调压器回零之后再关机，重新接线；
      4、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。

       ① 电压电流显示变化很大；

       ② 发现绝缘烧焦的异味、冒烟现象；

       ③ 被测试品内有不正常的声音。
      5、试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。
      6、进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。
