TE-DSM-15K-II直流开关整定试验装置

（技术方案）

TE-DSM-15K-II触发式六脉冲直流大电流发生器是一种使用新颖的稳压调压组件控制的新型仪器，本产品采用新一代西门子公司生产的可控硅专用移相触发控制集成电路为基本控制器。具有输出线性好，调整范围宽，调整精度细，稳压，稳流，过流截止保护等优点，采用单板一体化设计，使用十分方便。

主要技术指标

1、适用标准

（1）名称：TE-DSM-15KA-II直流开关整定试验装置。

（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。

输入电压：三相380V ±10%

2、技术参数

2.1输入电压： 三相380V ±10%

2.2 最高输出直流电流值： DC 0-15000A（0-8V）。

2.3精度要求：

源效应：≤0.3%额定值

时漂：≤1%额定值

温漂：≤0.04%额定值／℃

2.4线路调整率：0.1%

    负载调整率：0.1%

2.5输出显示:

显示方式:电压表为6位半LCD显示

        电流表为6位半LCD显示

显示精度: 电压表 0.001V

         电流表 0.01A

显示误差: 电压表≤0.2%±1个字

         电流表≤0.2%±1个字

3、控制部分：

3.1输出：六路双脉冲，触发电流400mA。

3.2输入：电位器手动调节(或PLC自动控制)。

3.3触发相位晃动：＜0.5%

3.4软起动：通电后约1s

3.5过流截止保护：60%~150%额定电流，可调节。动作时，封锁输出脉冲并保持关机。故障解除，重新开机后方可正常工作。

3.6绝缘：2500VAC（任意脉冲输出端）

3.7输出时间：7500A  可长时间输出，15000A瞬间

4、安全保护：

4.1器件件保护功能：自动检测控制器归零状态，控制器归零过程中禁止再次启动操，作有效保护外部设备（可投/退）。

4.2过流保护功能：当输出电流超出系统的最大输出电流时自动进入保护状态，有效防止设备损坏。

4.3过压保护功能：当输出电压过高，或输出端开路时，自动进入保护状态，有效防止设备损坏及实验人员安全。

5、硬件配置

6、采集跟显示

6.1取样部分：

采用0.2级直流分压器。保证了电流型号取样的高精度性能

6.2显示部分：

采用0.5S级的高精度LCD数显仪表

7、尺寸和重量

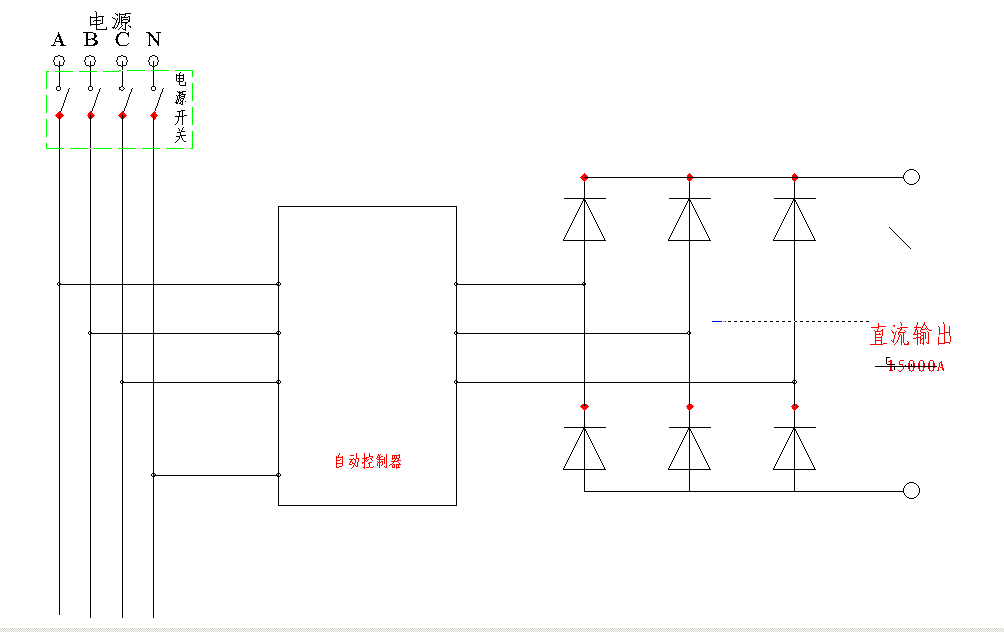

附图：原理

该方案为：增加降压变压器后整机方案，输出端最高开路电压U＜5V DC，
