TE-GDT系列型交直流试验变压器是在同类产品YDQ型高压试验变压器基础上，按试验变压器国家标准DL/T848.2-2004要求，经改进后生产的一种新型产品，该产品广泛适用于电力、工矿、石油、化工、科研院校等部门，可对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器设备。

产品优点

1.该产品体积小、重量轻（比同类型油浸式试验变压器轻50%），便于运输。

2.洁净，无油污，维护方便。

3.不受恶劣气候环境影响，现场搬运勿需静止即可做试验。

4.绝缘强度高于油浸式试验变压器，电晕极小。

5.用途广泛，连接硅堆后可做直流泄漏试验。

产品参数

1.电压等级：10kV-1200kV

2.容量范围：1-4800kVA

3.空载电流：≤7%

4.阻抗电压：≤8%

5.波形畸变：≤3%

设备配置

1.TE-GDT交直流试验变压器1台

2.SBK试验变压器控制台1台

3.高压硅堆1个

4.小推车1个（选件）

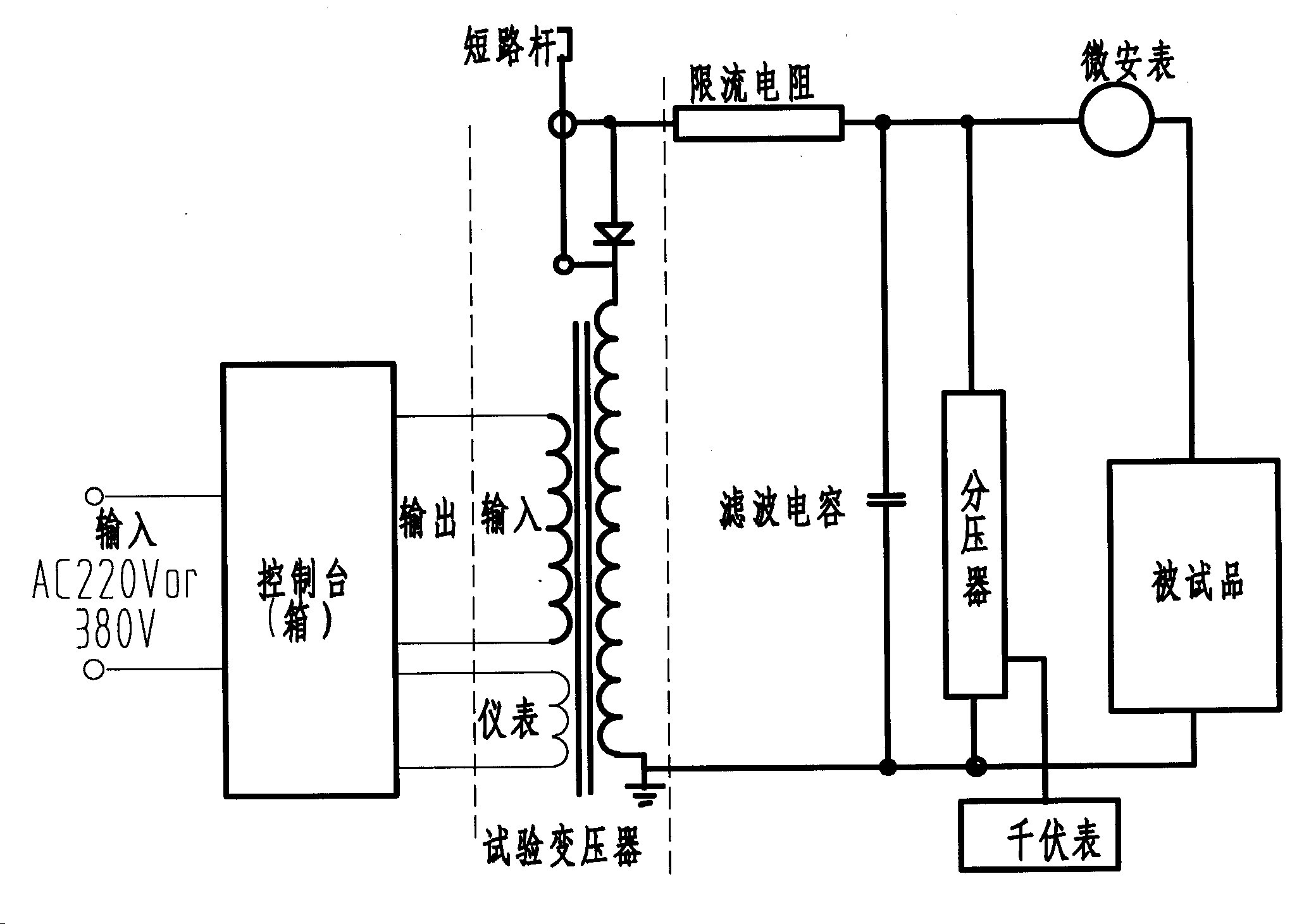

TE-GDT直流耐压试验接线示意图

注意：做直流耐压试验时需取走短路杆

TE-GAT（C）串激试验接线方式

设备配置

1.一级试验变压器1台

2.二级试验变压器1台

3.SBK试验变压器控制台1台

4.绝缘支架1个

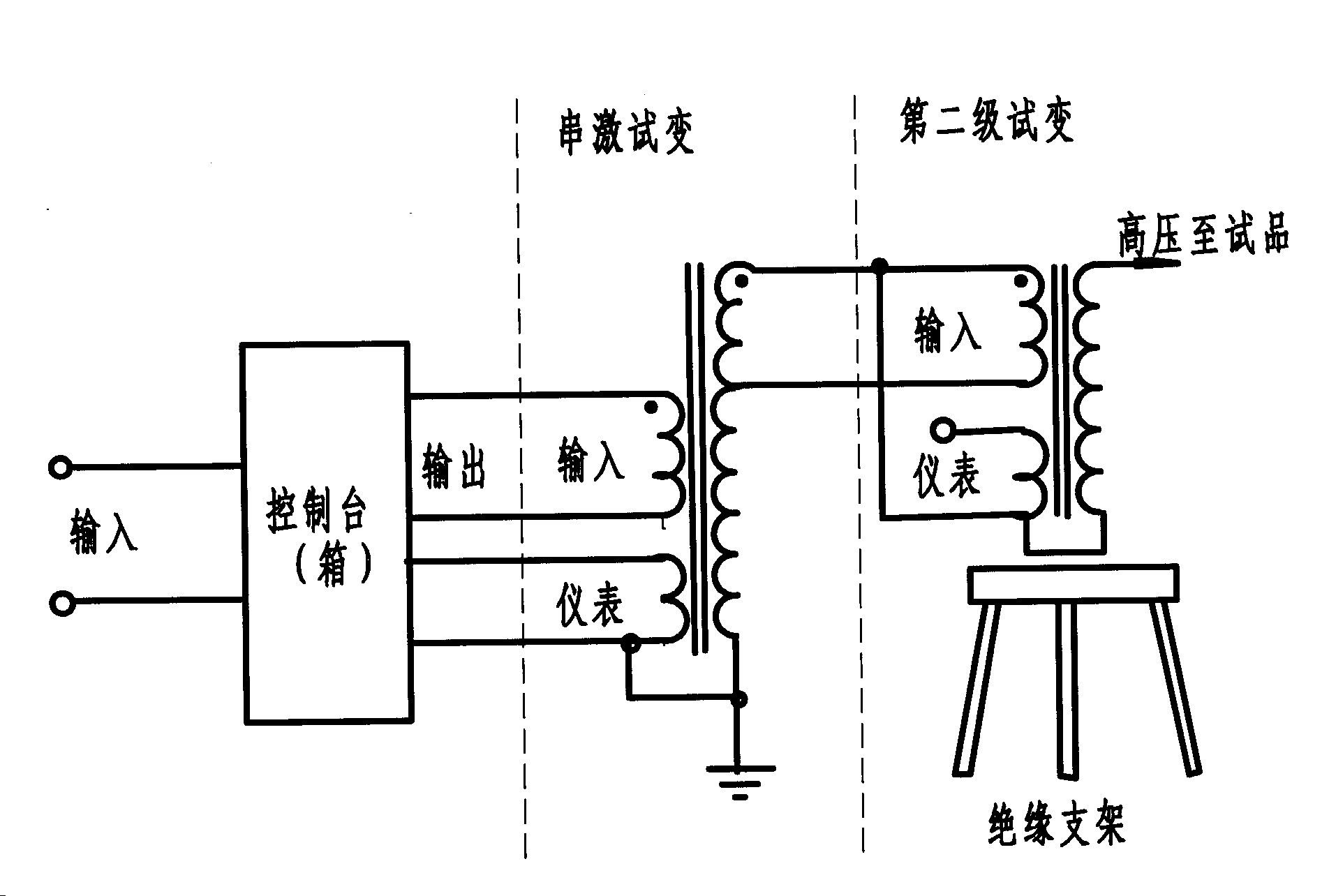

TE-GAT(C)串激试验变压器接线示意图

绝缘子片间耐压试验装置

高压绝缘子串，如果整体打，就不能发现某片的绝缘缺陷，单片打耐则太费时费力

   本装置彻底解块了这个问题，一次接线，轻松在每片间安装探头，均匀加压，可以发现单片绝缘子的绝缘缺陷。

   两极均为高压，极性相反，对发现绝缘缺陷更有效。

   击穿后，高压击穿电压显示可保持。便于读数。

   本装装也可做隔离开关的交流耐压试验，两极同时加压，发现绝缘缺陷更有效。

    参数：

    输入：220V         输出：40KV*2

    额定容量：3KVA   工作频率：50HZ

   波形畸变《2%       主机重量：25Kg
