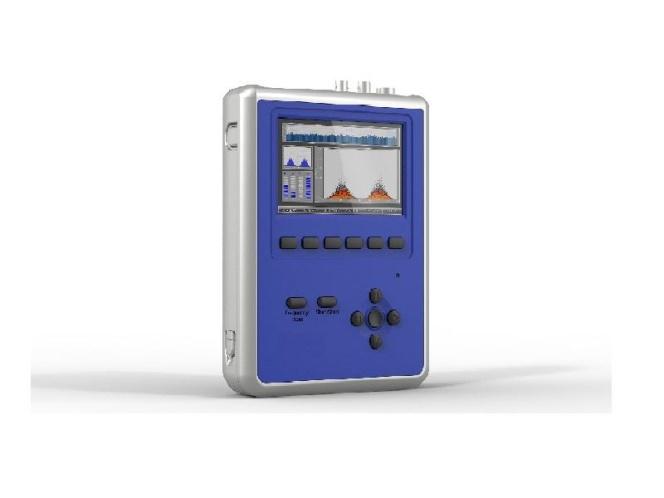

TE-PDHAT-600

产品概述

产品功能

1.单通道设计：可单独接入接入暂态地电压或者超声波传感器；

5.多种图谱显示：实时显示放电幅度趋势图、Q-N-Φ图（PRPD）、 特征棒图、时域和相域图等。

采样速率：20Msps 采样精度：12Bit 检测灵敏度：通道最小可测放电量5pC 检测动态范围：60dB

检测信号带宽：暂态地电压3-70MHz， 高频CT(HFCT)0.5-30MHz  超声波20-200KHz

 TE-PDTA-200

产品概述

      便携式开关柜局部放电检测仪适用于定量检测开关柜、环网柜等电力设备的局部放电。采用超声波(AE)和地电波(TEV)检测局部放电的方法。

产品功能

1.智能分析：云端智能上传，高效分析管理测量结果；

2.智能报警：红黄绿三色表现评价状态；

3.TF卡存储：移动TF卡存储，方便数据读取、导入和导出；

4.便携接头：可更换聚波器与延长探头，应对各类情况。

 TE-PDHUA-300

产品概述

      便携式多功能局部放电检测仪适用于定量检测电缆、GIS等电力设备的局部放电。采用超高频(UHF),超声波(AE)和高频CT(HFCT)检测局部放电的方法。

通道数 2个测量通道，可以选择接入超高频或者超声波传感器。

产品功能

1.采样速率：20Msps；

2.采样精度：12Bit；

3.检测灵敏度： UHF通道最小可测放电量5pC，AE通道最小可测放电量50pC，HFCT最小可测放电量50pC ；

4.检测动态范围：UHF通道60dB、AE通道50dB、HFCT通道60dB；

5.检测信号带宽：高频 0.5-30MHz；

6.超高频400MHz-1600MHz；

7.超声波20KHz-200KHz；

8.电池容量：5Ah；

9.待机时间：12小时。

TE-PDA2-200

产品概述

      高低频超声波局部放电检测仪适用于电力变压器与GIS的局部放电检测。2路AE信号同时进行测量。

产品功能

1.低频超声传感器频率范围：20kHz～70kHz；

2.高频超声传感器频率范围： 80kHz～200kHz；

3.信号动态范围：>45dB；

4.双通道：外接2路AE信号同时进行测量；

5.电池正常工作时间：＞8小时。

TE-PDUA2-100

产品概述

      双通道局部放电检测仪适用于检测GIS 气体绝缘全封闭组合电器等设备的局部放电。支持双通道联合测试： UHF信号和AE信号。双通道独立AD采集存储，采样率为20MSps,AD位数12位

产品功能

1.测量灵敏度： 动态范围70dB；

                       UHF通道中心频率可在400MHz~1600MHz范围内任意选择，带宽可选50MHz或25MHz,

                      AE通道的频带可在20~200KHz/20~100KHz/60~200KHz/60~100KHz这四种区间内任选一种

2.检测灵敏度：AE通道最小可测放电量50pC；

3.量程切换：0.3mV / 3mv / 30mV；

4.电池容量：5Ah；

5.待机时间：12小时；

6.整机功耗：7瓦/时。

TE-PDHUAT4-600

产品概述

      多功能局部放电检测仪适用于测量油浸式变压器，互感器，中压开关柜与GIS等设备的局部放电。支持四通道联合测试： 仪器具有6通道可选接入，支持4通道同时测试。

产品功能

1.测量灵敏度：UHF动态范围：60dB；AE动态范围：50dB；

                        HFCT动态范围：60dB；TEV动态范围：60dB。

2.UHF测量频带：1100MHz~1300MHz；

3. AE频带：20~200KHz；

4.HFCT测量频带：3MHz~10MHz；

5.TEV测量频带：3MHz~30MHz；

6.采样指标：4通道独立AD采集存储；

7.采样率：20MSps；

8.AD位数：12位。

UHF（特高频）测量通道：接收局部放电辐射出的超高频段的电磁波能量；
AE（超声波）测量通道;    接收局部放电产生出的超声波能量；
HFCT（高频电流）测量通道；接收局部放电产生的被测设备接地线上的高频电流信号；

TEV(暂态地电压)测量通道；接收开关柜内部局部放电在金属箱体上产生的暂态对地电压脉冲信号；

 TE-KGGPD-200

产品概述

      开关柜局部放电在线监测系统适用于在线监测开关柜设备的局部放电。基于地电波在线精确检测技术设计。局放在线监测节点可以提供永久性和半永久性的在线监测功能。

产品功能

1. 监测点数量：系统可监测255个节点；

2.采样速率：20MSps；

3.采样精度：12 bit；

4.检测信号带宽：50～70MHz；

5.监测动态范围：0-60dB；

6.免维护时间：可实现5-10年的免维护。

TE-GISPD-200

产品概述

      GIS高压组合电器局部放电在线监测系统适用于在线监测GIS高压组合电器的局部放电。基于特高频电磁波脉冲在线监测技术设计。局放在线监测节点可以提供永久性和半永久性的GIS在线监测功能。

产品功能

1.监测点数量：系统可监测127个节点;

2.采样速率：20MSps;

3.采样精度：12 bit;

4.灵敏度：UHF通道最小可测放电量5pC;

5.监测动态范围：70dB;

6.检测信号带宽：超高频400～1600MHz;

7.整机功耗：12瓦/时;

8.电源：220V，50Hz。

(UHF)特高频传感器              GIS

(AE)接触式超声波传感器      开关柜、变压器
(HFCT)高频电流传感器         电力电缆 (35kV – 220kV)、变压器   电力电缆 (35kV –500kV)
(TEV)暂态地电波传感器        开关柜、GIS
(AA)空气式超声波传感器      开关柜、变压器
(TEV)暂态地电波传感器        开关柜、GIS
