一、概述

   随着采矿行业的持续发展，大中型矿井设备的不断更新，承担矿井或矿区电机和电器维修任务的联合机修车间维修的电机和电器的种类越来越多，根据采矿行业相关规定维修的电机、电器要进行例行的电气试验和试运行。由于矿井设备的电压等级较多、功率大，需要试验的电源种类也较多，如127V、380V、660V、1140V、3300V、6000V等各种电源。所以一般需要用几台变压器进行组装试验电源，占地面积大，使用设备多，车间设备布置凌乱，为顺应采矿行业机电维修试验的需要，我公司自主研发了能够充分满足矿井机修厂对多种电压要求的SB-ZDS系列多电压试验电源成套装置。

二、用途

   SB-ZDS型试验电源成套装置，主要用在矿井或矿业集团机修厂，电修车间作为电机和电器的试验电源之用，也可作为综采机组地面试运转电源之用。

三、主要特点

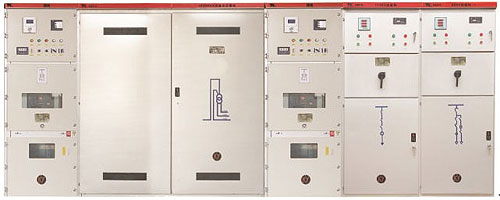

   1、 装置由高压柜、变压器柜、试验柜组成，也可安装带有车间的工作变压器，作为车间动力和照明之用；

   2、 装置中的变压器选用的是防火型环氧干式变压器，不需要专设防火间隔，便于车间内使用，变压器壳体为拆卸式，便于运输；

   3、 装置的高压柜、变压器柜、试验柜排列在一起，整齐美观有明显的标志。

四、主要技术参数

   1、 高压柜为手车式，其外形与GCKY-1型一致，电压等级为6KV-10KV，其参数按GCKY-1型技术参数，

   2、 干式变压器进线侧为6-10KV，输出侧为3300V、1140V、660V、380V、127V。如有特殊要求可以特制，变压器容量为200~2000KVA;

   3、 试验柜电压等级由3300V、1140V、660V、380V、127V其外形与GCKY-1及GCKY-11型一致，额定电流可根据用户要求配置，其技术参数按GCKY-1型及GCKY-11型技术参数。

五、型号含义

六、外形尺寸

高压柜：高*宽*深（2000*800*1250）（单位：mm）

变压器柜：高2000mm,500KVA以下为宽1700mm，深1250mm；

630KVA以上宽为2000mm深1250mm；

试验柜：高*宽*深（2000*800*650）

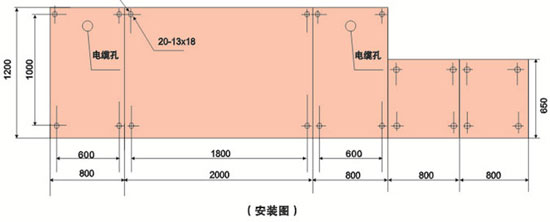

SB-ZDS系列机修车间用多电压试验电源成套装置安装图

七、安装要求：

a、本装置离墙安装，柜后距离不宜小于1米，柜前操作通道不宜小于1.8米；

b、本装置安装应设有电缆沟，沟深不小于400mm;

c、本装置与基础预埋安装钢材的连接，可采用螺栓连接，也可用点焊连接。

八、※订货须知：

1、应说明全型号和一次方案编者按号；

2、变压器应注明容量、高压侧电压、试验用电压。
