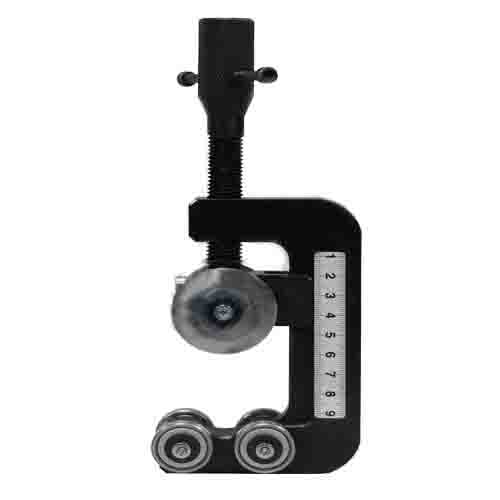

名称：电缆快速切割工具(径向)

型号：DLQG-33R

适用绞线类型：电力电缆、架空电缆

1、刀片最大行程：55 mm

2、刀片直径：44 mm

3、适用电缆直径范围：Ø20~55

4、切割宽度：33mm

5、额定电压：DC3V

6、外形尺寸：180x75x60

1、 刀座主体采用铝合金，表面阳极氧化，具有质量轻便、使用方便的特点。

2、 刀片装有防护罩。

3、 当刀片碰到导体时，报警装置报警。

4、 双刀片同时切割，一次切割同时完成二个刀痕。

 设备操作说明

1、将电缆放置于电缆径向快速切割工具内。

2、转动手柄，使双刀片压入电缆内，太约3~4mm左右时 切割工具转动一圈。

3、继续转动手柄，双刀片更加压入电缆内，直至刀片碰到电缆导体，报警器报警，切割工具再转动一圈。

4、切缝可以明显看到导体后，电缆拿出来，切割完成。

一、设备名称及型号

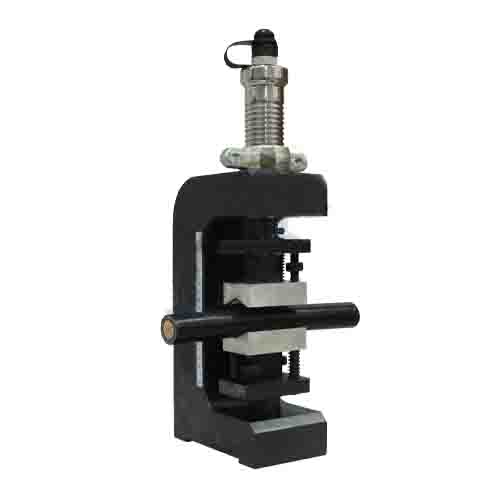

名称：电缆快速切割工具(轴向)

型号：DLQG-40A

适用绞线类型：电力电缆、架空电缆

1、刀片最大行程：60 mm

2、刀片宽度：20 mm

3、适用电缆直径范围：Ø20~55

4、切割宽度：40mm

5、切割厚度范围：0~12（无级可调）

6、下压力：1000kg

7、外形尺寸：100x170x450

1、 机座一体加工而成，保证机体的钢度。

2、 手动液压加载，灵活方便。

3、 电缆绝缘层压切厚度可无级可调。

4、 一次切割同时完成上下二个刀痕。

 设备操作说明

1、将电缆放置于电缆轴向快速切割工具内的压头模组上。

2、使电缆二个径向刀痕在压头模给的压切范围内。

3、手动加载液压缸，上压头模组向下移动，至手动液压阻力增大，释放手动加载泵，上压头回位。

4、切缝可以明显看到导体后，电缆拿出来，切割完成。
