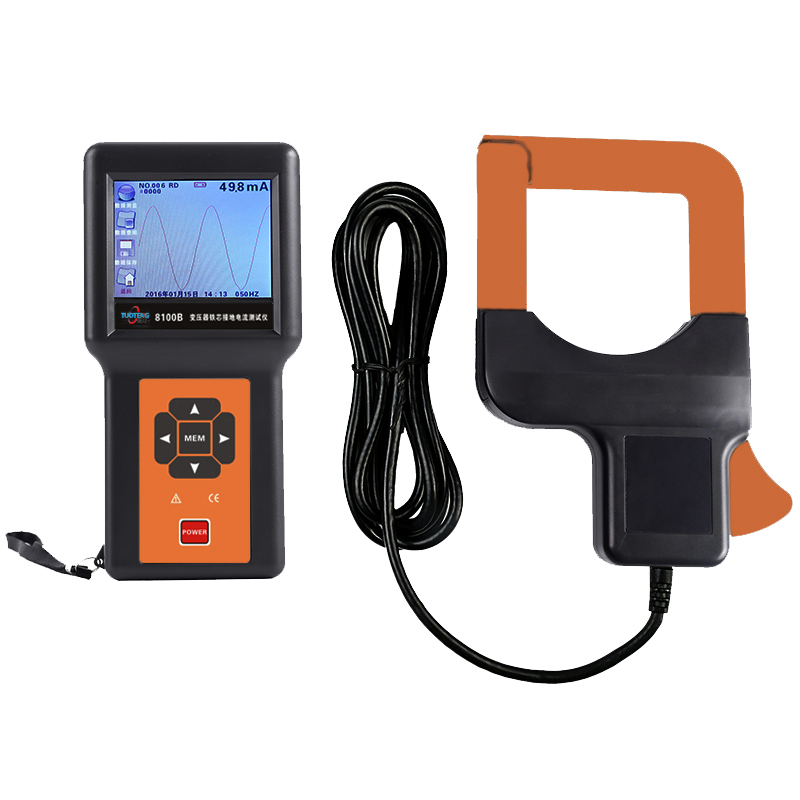

主要功能特点
1、变压器铁芯接地电流测试；交流漏电流、电流、频率在线测试；
2、采用3.5寸彩色触摸屏、实时显示被测电流的大小及波形， 操作便捷直观；
3、大口径电流钳，不必断开被测线路，携带方便特别适合现场在线测试。非接触测量，快速安全可靠；
4、电流钳采用坡莫合金铁芯、CT双层屏蔽技术，性能稳定精度高，抗干扰能力强；
5、具有报警功能，数据存储功能，时间设置功能，编号设置功能；
6、配备RS232接口、USB接口、通讯线及软件，监控软件具有在线实时监控与历史数据读取、查阅、保存、报表等功能。
三、主要技术指标
|
功 能
|
变压器铁芯接地电流测试；交流漏电流、电流在线测试
|
|
电 源
|
DC 9V 碱性干电池 LR6 1.5V×6
|
|
测试方式
|
钳形CT
|
|
钳口尺寸
|
80mm×80mm (可钳φ80mm导线，或96mm×4mm扁钢地线)
|
|
量 程
|
电流：AC 0.00mA～1000A
|
|
频率：10HZ～1000HZ
|
|
分 辨 率
|
AC 0.01mA
|
|
精 度
|
±1.5%±3dgt
|
|
显示模式
|
3.5寸彩色触摸液晶屏(320dots×240dots)
|
|
操作方式
|
同时具有智能触摸和按键控制方式
|
|
主机尺寸
|
198mm×100mm×45mm
|
|
电流钳尺寸
|
194mm×145mm×40mm
|
|
质 量
|
主机：450g(含电池)；电流钳：780g
|
|
LCD尺寸
|
显示域：71mm×53mm
|
|
电场干扰
|
外电场100A靠近10mm时约10mA
|
|
采样速率
|
2次/秒
|
|
数据存储
|
200组(掉电或更换电池不会丢失数据)
|
|
日期时钟
|
具有日期时钟及设置功能
|
|
试品编号
|
具有测试点编号设置功能
|
|
自动关机
|
具有自动关机及不自动关机功能设置功能，开机默认5分钟后自动关机
|
|
触摸屏校准
|
具有触摸屏校准功能
|
|
USB接口
|
具有USB接口，可将仪表所存数据导入电脑
|
|
报警设置
|
报警临界值设定范围：10mA～99.99A
|
|
报警指示
|
当测试值超出报警临界值时，液晶闪烁、蜂鸣器响
|
|
线路电压
|
AC 600V以下线路测试
|
|
溢出显示
|
超量程溢出功能：“OL”符号显示
|
|
电池电压
|
当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。
|
|
额定电流
|
最大180mA
|
|
引线长度
|
电流钳引线长度为2米
|
|
工作温湿度
|
-10℃～40℃；80%rh以下
|
|
存放温湿度
|
-10℃～60℃；70%rh以下
|
|
绝缘强度
|
AC 2kV/rms(螺钉与外壳之间)
|
|
适合安规
|
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ 600V、 IEC61326(EMC标准)
|
|
随机附件
|
主机：1件；电流钳：1件；USB通讯线：1个；软件光盘：1个；电池LR6：6个；铝箱：1件
|
|
