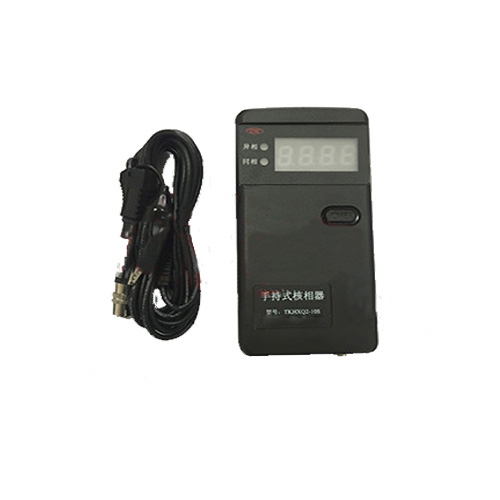

HXQ2-10/24S系列核相器（以下简称“核相器”）是配合DXN2系列高压带电显示器使用的一种精准核相设备，用于高压开关柜、环网柜及箱式变电站的相位快速精确比较。

【技术参数】

环境温度：-45℃~+85℃
消耗功率：＜0.3W
电压等级：12kV/24KV
供电电压：3.0V
海拔高度：不小于3000m
额定频率：50Hz
测试探头：Φ4mm
工作湿度：日平均不大于95%
电缆长度：110cm
测量精度：频率：0.1Hz；相角：0.1°
外形尺寸：128mm(长)×64mm(宽)×25mm(高)

【使用方法】
1) 核相前，首先确保高压开关设备内部配线正确，两个高压电源正常供电。
2) 先将测试线缆连接到核相器上，连接好地线；开机后等待进入测量状态。
3) 将核相器的线缆末端的一个测量端子插入带电显示器面板上的某一待核相插孔内，此时核相器会显示该相频率，单位为赫兹。然后把核相器的另一测量端子插入待测定相位差的另一核相插孔内，核相器即会显示两相的相位差，单位为度。
注意事项
1、 本产品只能用于同等电压等级之间的核相。当用于不同电压等级之间时，核相的误差会增大。
2、 请保证其良好接地，地线悬空可能会导致错误结果。
3、 核相器需要从带电显示器获取一部分能量，所以会导致带电显示器的相应指示灯闪烁变慢或灭掉，这是正常现象。
4、 任意一个探头的输入电压都不可超过50V。
