SHX-2000YIII SD7000无线核相仪系列 |
发布者：扬州市拓腾电气有限公司 发布时间：2017/9/9 |
SHX-2000YIII无线高压核相仪
一、概 述
SHX-2000YIII无线高压核相仪，应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能具备很强的抗干扰性，符合（ EMC ）标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因本产品是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。
二、安全事项
1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作。
2、所测试绝缘杆电压等级为 ≤ 220KV 。

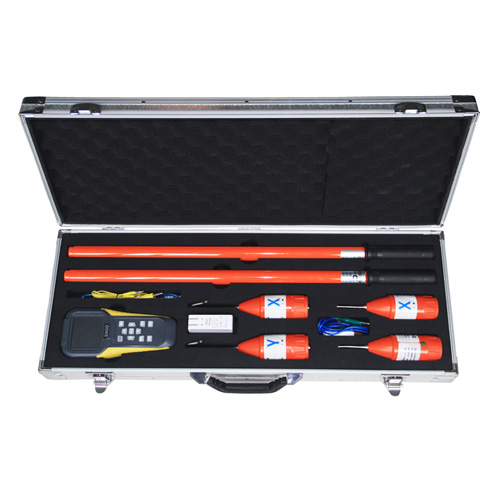

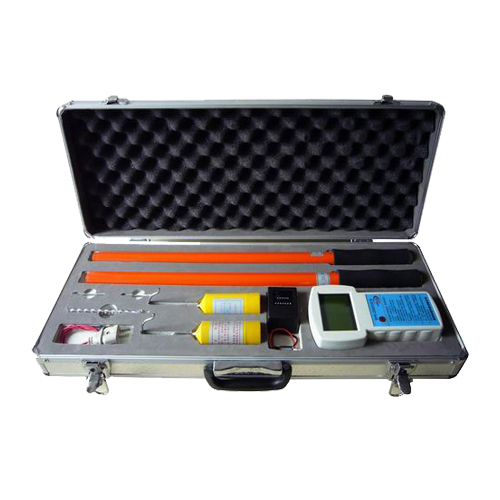

三、设备清单
①铝合金包装箱一个
②主机一台
③校验插头线
④电源充电器一只
⑤绝缘杆两根
⑥X，Y采集器各一只
⑦1.5V电池10节
⑧说明书一本
⑨保修卡一份
⑩合格证一份
产品功能与特性
产品技术指标
SD7000系列无线核相仪采用数字信号传输，解决了传统核相仪的模拟信号和传输的缺陷，以保证设备的高稳定性和可靠性。在满足用户对近程和远程两种实时核相功能的要求下，增加了远程GSM通信和远程核相数据存储，查询等功能，不受时间和地域的限制。 本产品抗干扰能力强，具有可靠的高电压隔离功能和安全性能，符合电力行业标准，及国家电力安全工器具质量监督检验测试相关标准，满足电磁兼容（EMC）要求，使用安全、方便、可靠。
遵循标准 产品的设计、生产与使用，均遵循以下标准。 DL / T 971—2005 带电作业用交流1kV～35 kV便携式核相仪 GB 26860—2011 电力安全工作规程（发电厂和变电站电气部分）
功能和特点 主机主要功能和特点 发射器主要功能和特点 1、具有相位、相位差、波形、频率、电压等级、同/异相测量实时显示功能 2、支持近程常规无线核相功能
3、支持GPS+GSM远程实时核相功能（仅限SD7300） 4、具备测量数据存储、查询功能（仅限SD7200、SD7300） 5、具有半小时无人操作自动关机功能 6、支持USB充电功能 7、采用3.2寸65K色彩屏显示 ? 自动开/关机功能 8、开机自动蜂鸣器提示功能 9、正常工作指示灯提示功能 10、电量过低蜂鸣器和指示灯提示功能 11、频率、相位、电池电量测量功能 12、 具有高压验电及电压等级测量功能（仅限SD7100、SD7200、SD7300、SD7500） 13、支持USB充电功能
技术参数 ◆ 相位精度：自误差≤1°，同相≤4°，异相≤6°； ◆ 频率准确度：±0.05Hz； ◆ 异地核相时甲、乙主机必须处在移动基站全覆盖之内（仅限SD7200、SD7300）； ◆ 异地测距精度：测量值x 2%±10m（仅限SD7300）； ◆ 发射器采集速率：10次/秒； ◆ 甲、乙两地核相远程核相数据实时刷新率：10秒/次（仅限SD7200、SD7300）； ◆ 发射器X、Y视距传输距离：≤800m； ◆ 发射器X/Y一次连续工作时间：≥8小时； ◆ 主机一次连续工作时间：≥5小时； ◆ 绝缘杆适用电压等级：≤220kV； ◆ 绝缘杆：缩态为600mm，伸态为3750mm； ◆ 工作环境：-25℃—50℃ 湿度≤95%RH； ◆ 储存环境：-40℃—55℃ 湿度≤95%RH； ◆ 产品重量：全重约6kg。 产品选型|产品参数|产品功能
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
