电缆识别仪在电力电缆假设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确（定性及定量的双重判别）、快速、操作简单、应用范围广等特点。是目前国内同类仪器中技术最先进、性能最优越的新型仪器。

      TECI-200电缆识别仪是TECI系列电缆识别仪的第三代产品，它总结并克服了第一代霍尔感应单点接触式识别仪只能判断大小而不能判断方向并在强磁场下无法工作的缺陷，同时克服了第二代U型插槽式识别仪的因漏磁而影响识别的缺陷。由于有了方向及大小的双重判别使得TECI-200型电缆识别仪的识别正确率达到了100%

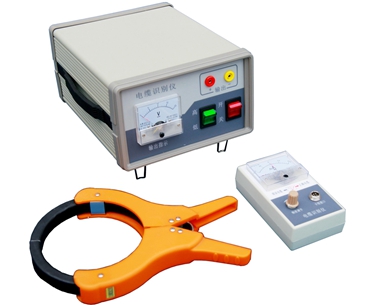

      TECI-200电缆识别仪由信号发生器TECI-200F和接收识别钳TECI-200J及指示表三部分组成，信号发生器主要产生特殊的脉冲调制信号，通过输出线加至停止运行的被测电缆上，用接收钳在现场寻找被测电缆，当接收钳检测器测到施加在电缆上的特殊信号时，信号检测器上电表指针与施加信号频率同步摆动，用接收识别钳信号检测器TECI-200J时其他电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆。

主要特点

识别准确，无折衷判断，准确率高达100%

钳口尺寸150，可适合各类电缆测试

保护电路可靠不怕输出短路

输出大小可调、适合各种场合

操作简单，不需培训，一看即会

整套仪器小巧美观

技术指标

发射机信号发生器

 接收钳及指示表

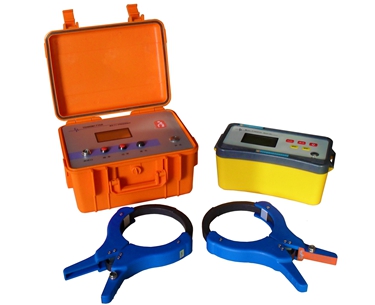

TECI-200D带电电缆识别仪

带电电缆识别仪工作模式

1、信号幅度比较法：将信号通过发射钳耦合至目标电缆，用接收钳检测各电缆的信号幅度，幅度最大者为目标电缆。

2、不同频率信号比较法：将不同频率信号通过发射钳耦合至目标电缆，通过接收钳接收不同频率信号，各频率段幅度均为最大者为目标电缆。

3、通过接收钳接收50Hz信号，幅度最大者为目标电缆。

带电电缆识别仪技术指标

发射机

 输出信号：输出四种频率815Hz、8kHz、33KHz、83 KHz。

 输出功率：恒功率输出，低、中、高三档，最大15瓦。

 输出模式：耦合感应式、直接输入式。

 阻抗显示：100000欧以内。

 显示界面：大屏液晶图形显示，自带背光。

 电源：标准1号1.2V充电电池6节，充放电500次。

 待机时间：大于8小时，电量提示。

 过热过流：自动保护。

 工作温度：-20℃—50℃

 体 积：230×140×270mm

 重 量：2 kg

接收机

 接收频率：接收五种不同频率分别是815Hz、8kHz、33KHz、83 KHz、50Hz。

 接收模式：耦合钳。

 信号界面：数字、光栅、声音三种界面同时提示信号强弱

 显示界面：大屏液晶图形显示，自带背光。

 增益控制：手动调节，动态范围000——100db。

 探测长度：直连电缆时，最长15KM。

          耦合电缆时，一次耦合可测3Km，多次耦合无限远。

 电源：标准5号1.2V充电电池6节，充放电500次。

 待机时间：大于12小时，电量提示。

 过热过流：自动保护。

 工作温度：-20℃—40℃

 体 积：75*180*160mm

 重 量：1.3Kg

带电电缆识别仪识别钳

2种口径可选。φ120/φ50mm

型号：CR-CID200/200D电缆识别仪

GT-DL200电缆识别仪 GT-DL200D带电缆识别仪  DSY-2000电缆识别仪 DSY-2000D带电电缆识别仪
