DL/T 474.5-2006 《现场绝缘试验实施导则 第5部分:避雷器试验》

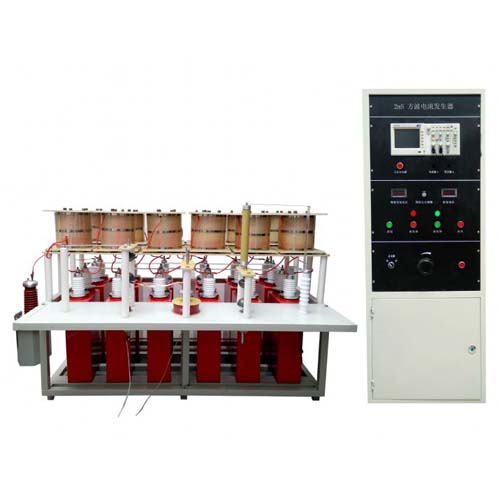

      TE-LCG-1M本装置主要对避雷器阀片、压敏电阻、SPD、防雷箱作通流容量试验，用于考核在过电压作用下避雷器阀片、压敏电阻、SPD、防雷箱动作时耐受长时间冲击电流的能力。

      由集中参数电感L和电容C组成的链型网络，通过选择适当的参数到达链型网络波阻抗与负载电阻相匹配，产生符合标准要求的方波电流，以满足试验要求。

1、电流波形：2mS方波

2、电流幅值：100-1000A

3、链 级 数：12级

4、点火方式：电动

5、波 阻 抗：＜8Ω

6、波形极性：正

6、电流测量：罗氏线圈

7、波形显示：示波器

8、安全保护：过压、过流

9、工作电源：220V±10% 50Hz
