HP-A35电缆路径识别综合测试仪 |
发布者：扬州市拓腾电气有限公司 发布时间：2017/6/26 |

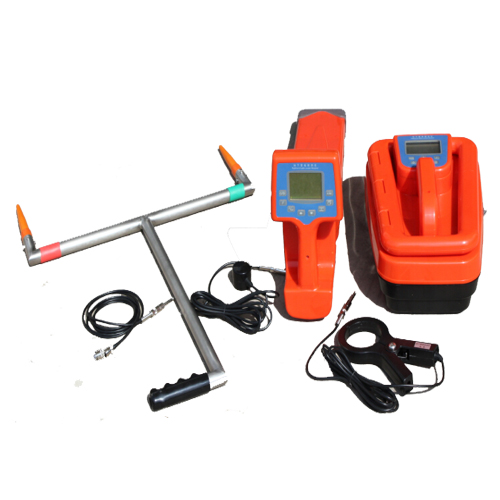

HP-A35电缆路径识别综合测试仪由一台发射机、一台接收机及附件构成，用于地下管线路由的精确定位、埋深测量和长距离的追踪以及对管线绝缘故障点的测量查找。HP-A35电缆路径识别综合测试仪采用了多线圈电磁技术，提高了管线定位定深的精度和目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。因而HP-A35电缆路径识别综合测试仪在电信、网通、移动、联通、铁通、电力、自来水、煤气、物探、石化和市政等行业得到了广泛的应用。
1、测定地下管线的路由 2、测定地下管线的埋深 3、多管线的情况下目标管线的识别 4、检测并定位管线绝缘故障点
1、采用先进的信号处理技术、最新的集成电路元器件以达到优异的测试性能。 2、测量信号的多种发送方式: （1）注入法：用于有注入点的管线。 （2）钳夹法：用于被测管线有一段外露，便于钳夹夹钳的管线。 （3）感应法：用于无注入点或无外露的管线。 3、多种测量频率：有480Hz、7.7KHz、31KHz和61KHz四种有源频率以及电力线缆的50Hz无源频率；用户可以根据环境的不同进行选择（如需要采用特殊测量频率，请在定货合同中注明）。 4、提高测试效率的不同的定位模式和功能： （1）峰值模式：通过测量信号的极大值来确定路由的位置。 （2）谷值模式：通过测量信号的极小值来确定路由的位置。 （3）路由定向：直观、迅速地指示路由的方向。 （4）绝缘故障查找（FF）: 查找并定位出管线绝缘恶化导致的故障点。 （5）听诊器：通过听诊头从众多管线中识别出信号所加载的管线。 5、辅助功能： （1）接收增益自动调节：自动调节接收机的增益以使接收机处于优化状态，免去了手动调节的繁琐。 （2）声响功能：接收机通过喇叭发出的音调变化直观地反映测量的信号大小。 （3）管线状态检测：发射机在做注入模式时，首先检测管线的绝缘电阻，残余电压，再将信号施加到目标管线上。当管线上绝缘电阻较小（近于对地短路）发射机将自动退出该模式，当残余电压较大时发射机告警，操作人员应立即停止信号的加载，关闭发射机。 （4）电池电量检测：电池电量的实时检测，当电量低到保护值时会发出报警自动关机。 （5）节电功能：发射机开机30秒左右未按其它键、接收机开机操作后，若10分钟左右未再按其它键时，机器会自动关机，以节省电池电能。
发射机技术指标
接收机技术指标
注:正常情况下指所测试的管线在上述测量范围内没有绝缘故障及其它干扰。 环境要求
物理特性组件一（仪表组合）
|
