CTP-120/150/180/250/360RMS变频CT伏安特性测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2017/4/21

CTP-120/150/180/250/360RMS变频CT伏安特性测试仪

     本公司开发的CTP-120RMS,CTP-150RMS,CTP-180RMS,CTP-250RMS,CTP-360RMS系列变频式CT伏安特性测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

     产品别称:变频式互感器测试仪,变频式CT/PT互感器分析仪,微机型互感器测试仪,电压电流互感器特性测试仪,互感器综合测试仪,互感器伏安特性综合测试仪,CT\PT综合特性测试仪,CT伏安特性测试仪,PT伏安特性测试仪,互感器特性综合测试仪,互感器暂态特性测试仪,伏安、变比、极性综合测试仪。

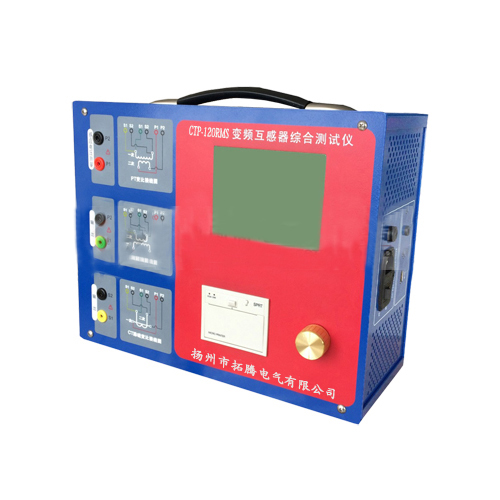

CTP-120RMS变频CT伏安特性测试仪

技术特点:

>基于先进的变频原理,输出最大仅120V的交流电压和5A(峰值15A)的交流电流,却能应对拐点高达45KV的CT测试。

>功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。

>自动给出拐点电压/电流、10%误差曲线、5%误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。

>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。

>界面友好美观,5.7寸图形LCD显示、全中文图形界面。

>采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。

>装置可存储3000组测试数据,掉电不丢失。

>面板自带打印机,可自动打印生成的试验报告。

>测试方便,除了负荷测试外,其他各项测试都是基于同一接线。

>易于携带,装置重量<9Kg。

主要功能:

装置设计用于CT、PT的以下试验:

>励磁特性试验

>变比试验

>相位和极性试验

>CT各种一次电流及各种负荷时的比差、角差测量

>CT二次绕组电阻测量

>CT二次回路负荷测量

>CT暂态特性测试与分析

>测量校核各种型号的CT、PT,包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到45KV的CT、变压器套管CT、各电压级PT等

>拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量。

主要技术参数:

>输出电压:0~120V(RMS),0.5HZ~45.5HZ

>等效试验电压:>45KV(拐点电压)

>输出电流:0~5A(RMS),峰值15A

>CT变比测量范围:1~35000

>二次绕组电阻测量范围:0.05~200Ω,精度:±(0.1%×读数+1mΩ)

>二次负载阻抗测量范围:0.05~200Ω,精度:±(0.1%×读数+1mΩ)

>交流负载测量:0~300VA

>升流电流输出:0-180A(选配)

>输入电源电压:AC220V±10%,50HZ

>尺寸:380mm × 240mm × 180mm

>重量:≤9Kg


CTP-150RMS变频CT伏安特性测试仪

技术特点:

>基于先进的变频原理,输出最大仅150V的交流电压和5A(峰值15A)的交流电流,却能应对拐点高达45KV的CT测试。

>功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。

>自动给出拐点电压/电流、10%误差曲线、5%误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。

>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。

>界面友好美观,5.7寸图形LCD显示、全中文图形界面。

>采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。

>装置可存储3000组测试数据,掉电不丢失。

>面板自带打印机,可自动打印生成的试验报告。

>测试方便,除了负荷测试外,其他各项测试都是基于同一接线。

>易于携带,装置重量<9Kg。

主要功能:

装置设计用于CT、PT的以下试验:

>励磁特性试验

>变比试验

>相位和极性试验

>CT各种一次电流及各种负荷时的比差、角差测量

>CT二次绕组电阻测量

>CT二次回路负荷测量

>CT暂态特性测试与分析

>测量校核各种型号的CT、PT,包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到45KV的CT、变压器套管CT、各电压级PT等

>拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量。

主要技术参数:

>输出电压:0~150V(RMS)

>输出电流:0~5A(RMS) ,峰值15A

>电压测量:准确度:±0.1%

>CT变比测量范围:1~10000,精度:±0.05%

>PT变比测量范围:1~10000,精度:±0.05%

>相位测量:准确度:±3’,分辨率:0.3’

>二次绕组电阻测量范围:0~50Ω   精度:1%±1mΩ

>二次实际负荷测量范围:0~300VA  精度:1%±0.1VA

>升流电流输出:0-180A(选配)

>输入电源电压:AC220V±10%,50HZ

>尺寸:380mm × 240mm × 180mm

>重量:≤10Kg


CTP-180RMS变频CT伏安特性测试仪

技术特点:

>基于先进的变频原理,输出最大仅180V的交流电压和5A(峰值15A)的交流电流,却能应对拐点高达45KV的CT测试。

>功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。

>自动给出拐点电压/电流、10%误差曲线、5%误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。

>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。

>界面友好美观,5.7寸图形LCD显示、全中文图形界面。

>采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。

>装置可存储3000组测试数据,掉电不丢失。

>面板自带打印机,可自动打印生成的试验报告。

>测试方便,除了负荷测试外,其他各项测试都是基于同一接线。

>易于携带,装置重量<9Kg。

主要功能:

装置设计用于CT、PT的以下试验:

>励磁特性试验

>变比试验

>相位和极性试验

>CT各种一次电流及各种负荷时的比差、角差测量

>CT二次绕组电阻测量

>CT二次回路负荷测量

>CT暂态特性测试与分析

>测量校核各种型号的CT、PT,包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到45KV的CT、变压器套管CT、各电压级PT等

>拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量。

主要技术参数:

>输出电压:0~180V(RMS)

>输出电流:0~5A(RMS),峰值15A

>输出功率:500VA,峰值1500VA

>一次测量输入:电压范围:0~180V峰值

>二次测量输入:电压范围:0~3V峰值

>CT变比测量范围:1~5000:±0.05%;5000~10000:±0.1%

>PT变比测量范围:1~5000:±0.05%;5000~10000:±0.1%

>角差测试准确度:在额定电流和额定负荷下的准确度 (COSΦ:0.8~1.0):1min。

>磁化曲线测试:电压准确度:电压>5V时,±0.5%读数±0.1V;

电流准确度:电流>0.5mA时,±0.5%读数±0.1mA;

>电阻测试准确度:直阻范围:10mΩ~100Ω,

直阻测试:直阻大于100 mΩ时,±0.5%读数0.5mΩ。

负载测试在纯电阻的情况下:±0.5%读数±0.5mΩ。

>升流电流输出:0-180A(选配)

>输入电源电压::AC220V±10%,50HZ±1HZ,电源保险10A

>尺寸:430mm×310mm×230mm

>重量:<9kg


CTP-250RMS变频CT伏安特性测试仪

技术特点:

>基于先进的变频原理,输出最大仅250V的交流电压和5A(峰值20A)的交流电流,却能应对拐点高达45KV的CT测试。

>功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。

>自动给出拐点电压/电流、10%误差曲线、5%误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。

>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。

>界面友好美观,5.7寸图形LCD显示、全中文图形界面。

>采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。

>装置可存储3000组测试数据,掉电不丢失。

>面板自带打印机,可自动打印生成的试验报告,可连接电脑后台上位机软件生产报告。

>测试方便,除了负荷测试外,其他各项测试都是基于同一接线。

>易于携带,装置重量<9Kg。

主要功能:

装置设计用于CT、PT的以下试验:

>励磁特性试验

>变比试验

>相位和极性试验

>CT各种一次电流及各种负荷时的比差、角差测量

>CT二次绕组电阻测量

>CT二次回路负荷测量

>CT暂态特性测试与分析

>测量校核各种型号的CT、PT,包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到45KV的CT、变压器套管CT、各电压级PT等

>拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量。

主要技术参数:

>输出电压:0~250V(RMS)

>输出电流:0~5A(RMS),峰值20A

>励磁测量精度:≤0.5%(0.2%*读数+0.3%*量程)

>CT变比测量范围:5~25000A/5A(5000A/1A),精度:≤0.1%

>PT变比测量范围:1~10000,精度:≤0.1%

>相位测量:准确度:±3’,分辨率:0.01’

>比差测量:准确度:≤0.1%

>二次绕组电阻测量范围:0.1~300Ω,精度:≤1%(0.2%*读数+0.3%*量程)

>二次实际负荷测量:5~1000VA 精度:≤0.5%(0.2%*读数+0.3%*量程)±0.1VA

>输入电源电压:AC220V±10%,50HZ

>升流电流输出:0-180A(选配)

>工作环境:温度:-10℃~40℃,湿度:≤90%,海拔高度:≤2000m

>尺寸:<410mm×250mm×300mm

>重量:≤10Kg


CTP-360RMS变频CT伏安特性测试仪

技术特点:

>基于先进的变频原理,输出最大仅360V的交流电压和20A(峰值30A)的交流电流,却能应对拐点高达45KV的CT测试。

>功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。

>自动给出拐点电压/电流、10%误差曲线、5%误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。

>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。

>界面友好美观,5.7寸图形LCD显示、全中文图形界面。

>采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。

>装置可存储3000组测试数据,掉电不丢失。

>面板自带打印机,可自动打印生成的试验报告。

>测试方便,除了负荷测试外,其他各项测试都是基于同一接线。

>易于携带,装置重量<9Kg。

主要功能:

装置设计用于CT、PT的以下试验:

>励磁特性试验

>变比试验

>相位和极性试验

>CT各种一次电流及各种负荷时的比差、角差测量

>CT二次绕组电阻测量

>CT二次回路负荷测量

>CT暂态特性测试与分析

>测量校核各种型号的CT、PT,包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到45KV的CT、变压器套管CT、各电压级PT等

>拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量。

主要技术参数:

>输出电压:0~360V (RMS)

>输出电流:1~20A (RMS),峰值30A

>输出功率:1000VA,峰值3000VA

>一次测量输入:电压范围:0~400V峰值

>二次测量输入:电压范围:0~6V峰值

>电压测量:电压>5V时,±0.5%读数±0.01V;

>电流测试范围:10mA~10A(有效值);

10mA~100mA:±0.5%读数±5 mA;

100mA~1A:±0.5%读数±0.2mA;

1A~10A:±0.5%读数±0.002A。

>电阻测试准确度:直阻范围:10mΩ~100Ω;

直阻测试:直阻大于100mΩ时,±0.5%读数0.5mΩ;

负载测试在纯电阻的情况下:±0.5%读数±0.5mΩ。

>CT变比测量范围:1~5000:±0.05%;

5000~10000:±0.2%;

10000~30000:±0.2%

>角差测试准确度:在额定电流和额定负荷下的准确度 (COSΦ:0.8~1.0):±2min。

>比差测试准确度:大于20%XICT,大于25%额定负荷条件下:±0.1%读数

>升流电流输出:0-180A(选配)

>输入电源电压:AC220V±10%,50Hz±1Hz

>尺寸:380mm × 240mm × 180mm

>重量:≤9Kg
