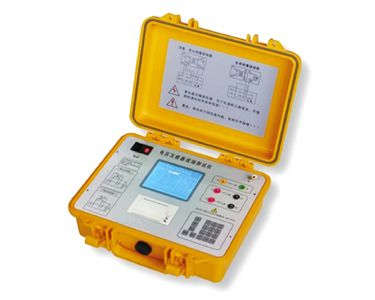

PEC-PT06电压互感器现场测试仪|电压互感器低校高式误差测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2017/4/7





● 满足遵照国家规程所要求的测量用电压互感器的 20%-120%的规程点误差(角差、比差)检测

● 一次性完成测量 并显示(遵照规程测量)电压互感器上限负荷与下限负荷下的规程点误差(角差、比差)

● 检测电压互感器的变比以及极性

● 测量现场实际二次负荷

● 仪器可显示接线图,便于操作人员检查接线

● 仪器智能提示接线错误,保障仪器安全及检测准确度

● 采用小电压测试原理积极保障操作人员的安全

● 320*240大屏幕液晶显示,全中文界面。接线、操作简单,携带方便。

● 可进行各种测量数据的存储和打印,方便用户查询

● 仪器可选配我公司的现场便携式可充电测试电源使用,方便现场取电源。



变比范围

全范围测量(电磁型)±0.2%

误差测量范围

一次电压

3-110KV/(非标准一次电压也可)

二次电压

100V,100V/3

6KV/100V10KV/100V20KV/100V35KV/100V

6KV/3 /100V/10KV/3 /100V/20KV/3 /100V/

35KV/3 /100V/66KV/3/100V/ 110KV/3 /100V/

功率因素

0.0-1.0

准确度

±0.05%

直流电阻

0.0-0.1Ω  ±3%     0.1-50Ω   ±1%

PT二次负荷

1VA-500VA  ±2%

检定

电压范围

0-100V (百分表误差0.5%

  比差

0.001%-3% 100V

角差

0.00′-50′100V

误差

      △X=±(2%×X+2%×Y±2个字)

Y=±(2%×X+2%×Y±2个字)

导纳

0.1mS-99.9mS

误差

X=±(2%×X+2%×Y±2个字)

Y=±(2%×X+2%×Y±2个字)

工作条件

AC 220V  10%/50Hz  2%

环境温度

  0-40

环境湿度

  25<85%

整机重量

5Kg

整机体积

323mm*275mm*135mm
