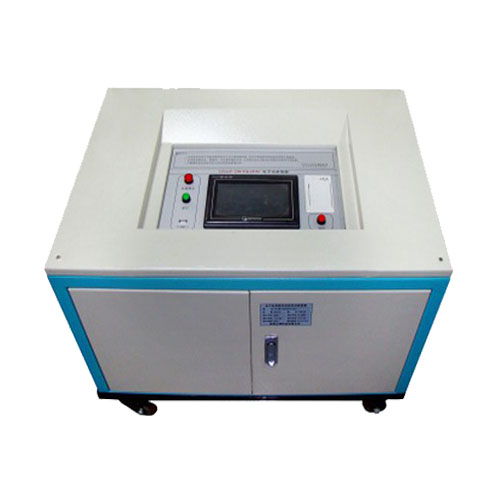

35kV互感器

感应耐压试验装置

一、被试品对象及试验要求

1、满足35kV及以下电压等级互感器的感应耐压试验

二、工作环境

1. 环境温度：－100C–50 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤1000米；

三、装置主要技术参数及功能

1.装置容量：5kW。

2.输入电压：AC，三相，380V±10%。

3.电源频率：50Hz。

4.输出电压：0 ～400V

5.输出频率：50Hz，100Hz，150Hz，200Hz（可选）。

6.波形畸变率：<3%。

7.保护功能：对被试品具有过流、过压及试品闪络保护(见变频电源部分)；

四、设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　《高电压试验技术》

五、系统配置及其参数

   1.多倍频TEDBF -5kW/380V                      1台

   a) 额定输出容量：5kW

   b) 工作电源：380±10%V（三相），工频

   c) 输出电压：0 –400V，单相，

   d) 额定输入电流：25A

   e) 额定输出电流：25A

   f) 噪声水平：≤50dB

   g) 可实现以下功能

   h) 该装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。内置计算机，8寸彩色液晶显示，数据存储可达到200组。

   i) 采用触摸式操作方式，可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。

   j) 由于摒弃了传统的三相五柱式三倍频发生器的产生原理，由此带来了如下几个优点：

   k)1. 体积小、重量轻，便于携带，便于大功率化。

  l)2. 不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

  m)3. 操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。

   s）重  量：约12kg；

七、供货清单一览表

（一）配置设备一览表

八、售后服务

1)  该套设备到货后，根据供需双方合同中该套设备调试相关事宜的条款，如有调试需要，供方负责该套设备相关技术人员的现场技术支持服务。指导并协助需方完成该套设备的第一次现场验收试验以及需方相关操作人员的技术培训。需方验收合格后，应填写供方提供的设备《验收/维修报告》（见附表）作为需方已完成验收的凭证。

2)供方对该套设备实行保修，保修期为出厂之日起一年，保修期内负责该产品（设备主体，不含配线等易耗附件）的免费检查、零部件更换。

3)超过保修期一年的产品供方提供终身维护。一年以上，三年以内供方免维修工时费只收取维修成本费用。三年以上则按正常程序计费（维修工时费、材料费、及附加）。

4)实行全天候技术响应服务，在接到需要关于该套产品使用过程中出现问题的电话或传真后8小时内给予技术解决方案。

5)如因人为操作不当或不可抗力等因素造成的设备损坏或无法使用则不在此质保范围。
