数字式直流电阻测量仪|数字式低阻计 代替双臂电桥

GB/T 3048.2 — 2007电线电缆电性能试验方法第 2部分金属材料电阻率试验

GB-T 3048.4-2007 电线电缆电性能试验方法第4部分导体直流电阻试验

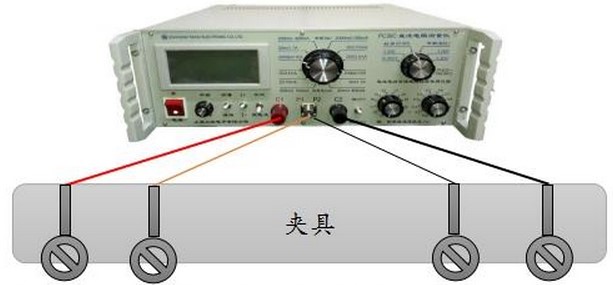

第一步 连接       按照面板C1/P1/P2/C2（从左至右)的顺序与夹具的4个端子对应连接.

第二步 预热        打开电源，让仪器预热3分钟以上。

第三步 校零       1、【功能选择开关】          拨至“校零（0.00）”档位；

                  2、【测量状态选择开关】   拨至“低电流位置”；

                  3、【量程选择开关】          拨至“200uΩ 10A档”；

                  4、调节【校零、平衡旋钮】，使仪器显示0000与-0000之间.

第四步 平衡       1、【功能选择开关】          拨至“平衡（BAL)”档位显示“BAL";

                  2、调节【校零 平衡旋钮】，使仪器显示0000与-0000之间，可以抵消外部电势的影响。

                 如出现数值太大，请等到显示屏读数降至5个字以下，再进行“平衡”操作。

第五步 温度补偿

              【温度校正开关】拨向“校正（TC)"位置，仪器显示TC，表示进入温度校正的测量模式：调节【温度输入开关】，根据环境温度进行温度输入。

第六步 测量

        1、 根据被测器件的特性，选择合适量程，入如不能估算电阻值，请索取参考以下速查表。

     2、【功能选择开关】拨至“1.00 I”档位，屏幕出现“1.00 I”字符，显示数值即为被测电阻值。

第七步 倍率电流下的测量 由于钢、铝有较大的温度系数，电流过大会加热导线，造成误差，需要倍率电流下的电阻测量。

第八步 反向电流下的测量  被测电阻＜0.1Ω(100mΩ），需要反向电流下的电阻测量，

                                        最终测量结果等于（正向电阻值+反向电阻的绝对值）/2

注意事项：测量完毕，必须回到【校零】或关闭电源，才能松开被测材料，以免损坏仪器。
