1、用途及组成

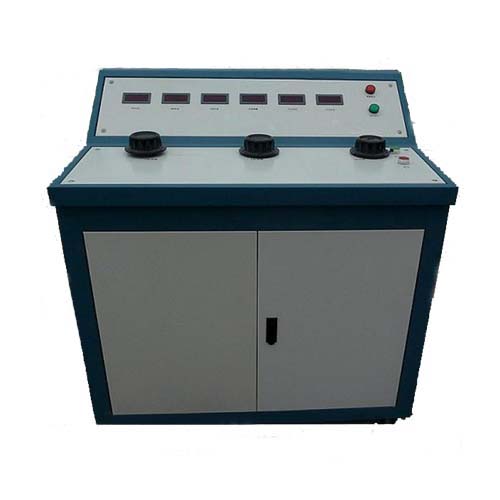

主要用于地铁以所用DC1500、DC750直流开关大电流脱扣值校验，开关动作时间测试，分流器及隔离放大器特性试验。同时还可以用于热继电器，电动机保护器，接触器，空气开关，开关柜，断路器，保护屏校验。整定装置由操作台、升流器及测试导线组成。直流开关动作

2、使用环境条件

环境温度：-20℃～60℃

相对湿度：不大于90%

海拔高度：900米以下

3、主要功能及参数

供电电源电压：三相四线AC380V±10%

供电电源容量：80KVA

最高输出直流电流值：15000A，在该电流下可持续工作8小时。

最高输出直流电压值：8V。

输出电流调节方式：0~15000A连续可调。

精度要求：

源效应：≤0.3%额定值

时漂：≤1%额定值

温漂：≤0.04%额定值／℃

负载效应：≤1%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）

纹波电压：≤1%额定值+10mV。

线路调整率：0.1%

负载调整率：0.1%

输出显示:

显示方式:电压表为4位数码显示

电流表为5位数码显示

显示精度:电压表0.1V

电流表0.1A

显示误差:电压表≤0.2%±1个字

电流表≤0.2%±1个字

设备应具有过压、过流、缺相等自动保护。

4、设备配置一览表

操作台：1       台

升流器：1       台

连接线(专用测量线)：1         套
