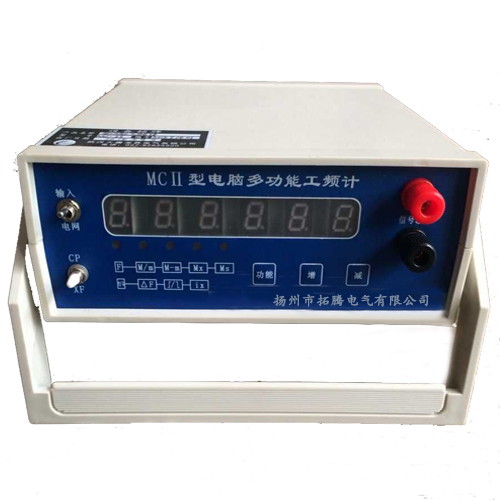

MC-Ⅱ型电脑多功能工频计
发布者:扬州市拓腾电气有限公司 发布时间:2017/1/9





MC-Ⅱ型电脑多功能工频计是一种以8031单片机为主体的新型智能化仪表,它具有频率计和信号发生器双重功能,且带频率~电压的模拟信号输出(采用12D/A转换芯片),能一机多用。因采用测试周期的方法,它具有响应速度快、精度高、操作简单、使用方便等特点,适用于精确测量工频频率和需要高精度稳定的工频信号的任何场所,特别适用于水电站水轮机调速器的各种试验。



**功能介绍**



    测量输入信号的频率并显示,精确度为0.001HZ,记忆输入信号频率的极值(最大和最小)并显示,显示器是采用六个数码管,同时对输入频率信号进行频率~电压(FV)转换,由D/A线性输出010V的电压;测频同时也可作信号发生器,由信号输出端子发出7.62999.999HZ的信号,显示还是利用六个数码管。每次频率改变可以是0.001HZ,也可以任意设定每次改变0.15.0HZ,同时专门为测量调速器死区开辟了一档功能,以便于测调速器死区。

  一主要技术指标:

      测频范围: 0.5  99.999 HZ

        * 测频分辨率:       0.001 HZ

        * 测频精度:       ±0.001 HZ

        * 响应时间:         0.35 S

        * 被测信号: 幅值 0.4250 V

                   (可以是正弦波、三角波、方波等)

      被测信号的频率—电压转换模拟输出:0 10 V

(该仪器可以根据输入信号频率的变化幅度的大小,通过面板操作设置在10100HZ内任何频段,对应模拟量输出010 V

        * 信号发生器输出范围: 7.629  99.999 HZ

        * 输出分辨率:                   0.001 HZ

        * 输出信号:  >10V 的对称方波,内阻100Ω

     供电电源:                   交流 220 V
