TEJB-I/II/III继电保护测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2016/12/23

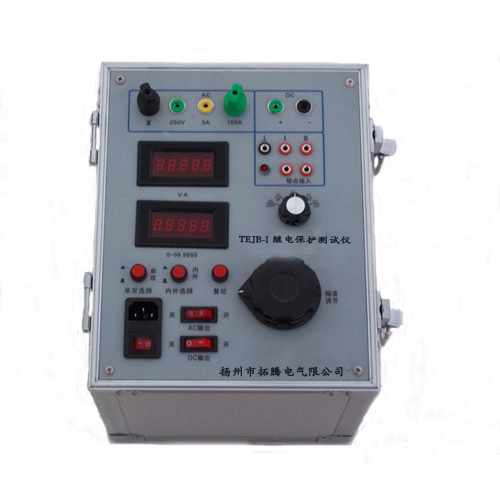

TEJB-I型继电保护测试仪

功能特点:

同时输出两路电压、电流采用0.5级数字表,交直流测量为真实有效值,适用于电压、电流、时间、中间、反时限电流继电器、信号、极化等继电器。体积小、携带方便

技术参数:

输入电源:AC220V±10% 50Hz

标称容量:1KVA(可根据要求增加容量)

输出:主回路AC 0~250V  0~500mA  0~10A  0~100A

DC 0 ~ 350A  0~10A  0~500mA

辅助回路 AC 0 ~250V DC 0~350V

测时范围:0~99.999S

外型尺寸:280mm×190mm×280mm

质量:12Kg

TEJB-Ⅱ型继电保护测试仪

全数字显示,操作方便;非常适合现场操作。对电压、电流(各种电流继电器)时间、中间(包括DZB系列)、差动等继电器的试验尤为适用。

一、主要技术指标

1.Ⅰ路输出

交流电压:0—250V(≤5A)  分辨率0.1V

交流电流:0—5A           分辨率0.01A

交流电流:0—100A         分辨率0.1A

直流电压:0—300V         分辨率0.1V

直流电流:0—20A          分辨率0.01A

2.Ⅱ路输出

交流电压:0—250V(≤2.5A)分辨率0.1V

交流电流:0—500mA        分辨率0.1mA

交流电流:0—50A          分辨率0.1A

直流电压:0—300V         分辨率0.1V

直流电流:0—10A          分辨率0.01A

3.时间测量:0—99.999S    分辨率0.001S

4.精度等级:0.5级

5.输入功率:≥1KVA

6.输入电源:AC220V±10%    50±1Hz

7.体积:340x300x300mm

8.质量:12Kg



TEJB--Ⅲ型继电保护测试仪

一主要功能

具有三相57V/100V电压输出,并同时输出最大0—100A电流,可对距离保护单元进行测试,也可对单元件继电器进行测试。

可模拟单相接地或两相短路故障。

可进行动态模拟故障。

可进行时间测量试验。

具有两路交流电流输出,可对差动继电器进行试验。

具有Ⅰ路电压或电流相对Ⅱ路电压或电流00-- 3600角度调节,满足功率方向继电器试验。

具有两路交直流电流、电压输出,满足各种中间继电器及其它继电器试验。

可对信号及执行元件试验。


二主要技术指标

1、输入:三相380V/220V+N            1KVA

2、输出:

Ⅰ路: AC  0—500.0mA

            AC  0—5.00A

            AC  0—100.0A

            AC  0—250.0V

            DC  0—350.0V

            DC  0—20.00A

Ⅱ路: AC  UAN、UBN、UCN    0—57.0V (5A)

            AC  UAB、UBC、UCA   0—100.0V(5A)

            AC  0—50.00A

            DC  0—350.0V

            DC  0—10.00A

3、Ⅰ路电压或电流相对Ⅱ路电流或电压作00-- 3600移相。

4、测量范围

电压范围:0—500V

电流范围:0—500.0mA—5.00A—50.00A—100.0A

角度范围:00-- 3600

时间范围:0—999.999S
