TEST6630A微机继电保护测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2016/12/20

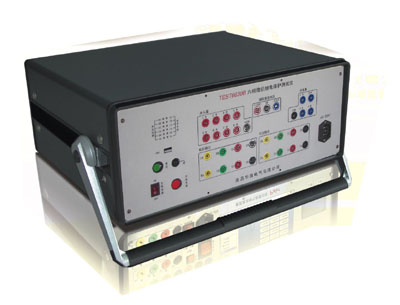

TEST6630A微机继电保护测试仪



性能特点:

1、六相电流,六相电压同时输出,电流:30A/相,电压:125V/
2
、主控板采用DSP+FPGA结构,16DAC输出,对基波可产生每周2000点的高密度正弦波,为国内测试仪中的最高水平,大大改善了波形质量,提高了测试仪的精度。
3
、单机独立运行,内置高性能工控机,住频300~600MHZ128M内存,12G硬盘,运行Windows Xp操作系统,面板配有高级不锈钢键盘,轨迹球鼠标8.4TFT真彩液晶显示器。
4
、采用USB2.0接口与电脑相连,无须任何转接线,使用方便。
5
、可对现场各种继电器,保护及安全自动装置进行定检,并可模拟各种复杂瞬时性,永久性,转换性故障进行整组试验。可实时保存测试数据,显示矢量图,绘制各种特性曲线,联机打印报表等。
6
、由于是六相电流,六相电压输出,可方便对备自投装设置和微机差动保护装置进行试验,使该项试验非常完美。
7
、可连接笔记本电脑运行,笔记本电脑与工控机使用同一套测试软件,使用方便。

微机继电保护测试装置技术参数表

项目

TEST6630A

交直流电压源

最大电压

AC 6 x 125V  DC 6 x 150V

最大功率

AC 6 x 75VA  DC 6 x 100VA

分辨率

1mV

精度

0.1%-0.2%

频率

范围:0-1000HZ 精度:0.001HZ

相位

精度:0.1

谐波失真

≤0.1%

其他

幅值、频率、相位分相独立,短路、过载、畸变、失真保护、第四路电压可设置为零序电压或任意设置

交直流电流源

最大电流

AC 6 x 30A    DC 6 x 20A

最大功率

AC 6 x 300VA  DC 6 x 200VA

分辨率

1mA

精度

0.1%-0.2% 超高精度小电流

频率

范围:0-1000HZ 精度:0.001HZ

相位

精度:0.1

谐波失真

≤0.1%

其他

幅值、频率、相位分相独立,短路、过载、畸变、失真保护

辅助直流电压源

输出电压

DC110V/220V

最大功率

100W

开关量输入

通道数

8

输入方式

空接点,DC5-250V0.5A

其他

可设置防抖动时间

开关量输出

通道数

4

输出方式

DCO-250V0.5A

时间测量

范围:0.001-9.999.999S 精度:0.001S

谐波

可同时在基波电流、电压中叠加2-20次谐波,谐波含量任意设置

尺寸

470mm x 405mm x 185mm

重量

20Kg

电源

AC220V ± 10%50HZ ± 10%10A

































































































































































































TEST6630B微机继电保护测试仪





性能特点:

1、六相电流,六相电压同时输出,电流:30A/相,电压:125V/
2
、主控板采用DSP+FPGA结构,16DAC输出,对基波可产生每周2000点的高密度正弦波,为国内测试仪中的最高水平,大大改善了波形质量,提高了测试仪的精度。
3
、采用USB2.0接口与电脑相连,无须任何转接线,使用方便。
4
、可对现场各种继电器,保护及安全自动装置进行定检,并可模拟各种复杂瞬时性,永久性,转换性故障进行整组试验。可实时保存测试数据,显示矢量图,绘制各种特性曲线,联机打印报表等。
5
、由于是六相电流,六相电压输出,可方便对备自投装设置和微机差动保护装置进行试验,使该项试验非常完美。
6
、可连接笔记本电脑运行,笔记本电脑与工控机使用同一套测试软件,使用方便。

微机继电保护测试装置技术参数表

项目

TEST6630B

交直流电压源

最大电压

AC 6 x 125V     DC 6 x 150V

最大功率

AC 6 x 75VA     DC 6 x 100VA

分辨率

1mV

精度

0.1%-0.2%

频率

范围:0-1000HZ 精度:0.001HZ

相位

精度:0.1

谐波失真

≤0.1%

其他

幅值、频率、相位分相独立,短路、过载、畸变、失真保护、第四路电压可设置为零序电压或任意设置

交直流电流源

最大电流

AC 6 x 30A     DC 6 x 20A

最大功率

AC 6 x 300VA   DC 6 x 200VA

分辨率

1mA

精度

0.1%-0.2% 超高精度小电流

频率

范围:0-1000HZ 精度:0.001HZ

相位

精度:0.1

谐波失真

≤0.1%

其他

幅值、频率、相位分相独立,短路、过载、畸变、失真保护

辅助直流电压源

输出电压

DC110V/220V

最大功率

100W

开关量输入

通道数

8

输入方式

空接点,DC5-250V0.5A

其他

可设置防抖动时间

开关量输出

通道数

4

输出方式

DCO-250V0.5A

时间测量

范围:0.001-9.999.999S 精度:0.001S

谐波

可同时在基波电流、电压中叠加2-20次谐波,谐波含量任意设置

尺寸

470mm x 405mm x 185mm

重量

20Kg

电源

AC220V ± 10%50HZ ± 10%10A





性能特点:

1、三相电流,四相电压同时输出,电流40A/相,电压125/
2
、主控板采用ASP+FPGA结构,16DAC输出,对基波可产生每周2000点的高密度正弦波,为国内测试仪中的最高水平,大大改善了波形质量,提高了测试仪的精度。
3
、单机独立运行,内置高性能工控机,主频300~600MHZ128M内存,12G硬盘,运行Windows Xp操作系统,面板配有高级不锈钢键盘,轨迹球鼠标及8.4TFT真彩液晶显示器。
4
、采用USB2.0接口与电脑相连,无须任何转接线,使用方便。
5
、可对现场各种继电器,保护及安全自动装置进行定检,并可模拟各种复杂瞬时性,永久性,转换性故障进行整组试验。可实时保存测试数据,显示矢量图,绘制各种特性曲线,联机打印报表等。
6
、可方便对备自投装置和微机差动保护装置进行试验,使该项试验非常完美。
7
、连接笔记本或台式电脑运行,并与工控机使用同一套测试软件,使用方便。

微机继电保护测试装置技术参数表

项目

TEST3330A

交直流电压源

最大电压

AC 4 x 125V  DC 4 x 150V

最大功率

AC 4 x 75VA  DC 4 x 100VA

分辨率

1mV

精度

0.1%-0.2%

频率

范围:0-1000HZ 精度:0.001HZ

相位

精度:0.1

谐波失真

≤0.1%

其他

幅值、频率、相位分相独立,短路、过载、畸变、失真保护、第四路电压可设置为零序电压或任意设置

交直流电流源

最大电流

AC 3 x 40A    DC 3 x 20A

最大功率

AC 3 x 300VA  DC 3 x 200VA

分辨率

1mA

精度

0.1%-0.2% 超高精度小电流

频率

范围:0-1000HZ 精度:0.001HZ

相位

精度:0.1

谐波失真

≤0.1%

其他

幅值、频率、相位分相独立,短路、过载、畸变、失真保护

辅助直流电压源

输出电压

DC110V/220V

最大功率

100W

开关量输入

通道数

8

输入方式

空接点,DC5-250V0.5A

其他

可设置防抖动时间

开关量输出

通道数

4

输出方式

DCO-250V0.5A

时间测量

范围:0.001-9.999.999S 精度:0.001S

谐波

可同时在基波电流、电压中叠加2-20次谐波,谐波含量任意设置

尺寸

450mm x 400mm x 185mm

重量

16Kg

电源

AC220V ± 10%50HZ ± 10%10A





性能特点:

1、三相电流,四相电压同时输出,电流40A/相,电压125/
2
、主控板采用ASP+FPGA结构,16DAC输出,对基波可产生每周2000点的高密度正弦波,为国内测试仪中的最高水平,大大改善了波形质量,提高了测试仪的精度。
3
、采用USB2.0接口与电脑相连,无须任何转接线,使用方便。
4
、可对现场各种继电器,保护及安全自动装置进行定检,并可模拟各种复杂瞬时性,永久性,转换性故障进行整组试验。可实时保存测试数据,显示矢量图,绘制各种特性曲线,联机打印报表等。
5
、可方便对备自投装置和微机差动保护装置进行试验,使该项试验非常完美。
6
、连接笔记本或台式电脑运行,使用方便。

微机继电保护测试装置技术参数表

项目

TEST3330B

交直流电压源

最大电压

AC 4 x 125V  DC 4 x 150V

最大功率

AC 4 x 75VA  DC 4 x 100VA

分辨率

1mV

精度

0.1%-0.2%

频率

范围:0-1000HZ 精度:0.001HZ

相位

精度:0.1

谐波失真

≤0.1%

其他

幅值、频率、相位分相独立,短路、过载、畸变、失真保护、第四路电压可设置为零序电压或任意设置

交直流电流源

最大电流

AC 3 x 40A    DC 3 x 20A

最大功率

AC 3 x 300VA  DC 3 x 200VA

分辨率

1mA

精度

0.1%-0.2% 超高精度小电流

频率

范围:0-1000HZ 精度:0.001HZ

相位

精度:0.1

谐波失真

≤0.1%

其他

幅值、频率、相位分相独立,短路、过载、畸变、失真保护

辅助直流电压源

输出电压

DC110V/220V

最大功率

100W

开关量输入

通道数

8

输入方式

空接点,DC5-250V0.5A

其他

可设置防抖动时间

开关量输出

通道数

4

输出方式

DCO-250V0.5A

时间测量

范围:0.001-9.999.999S 精度:0.001S

谐波

可同时在基波电流、电压中叠加2-20次谐波,谐波含量任意设置

尺寸

450mm x 400mm x 185mm

重量

16Kg

电源

AC220V ± 10%50HZ ± 10%10A
