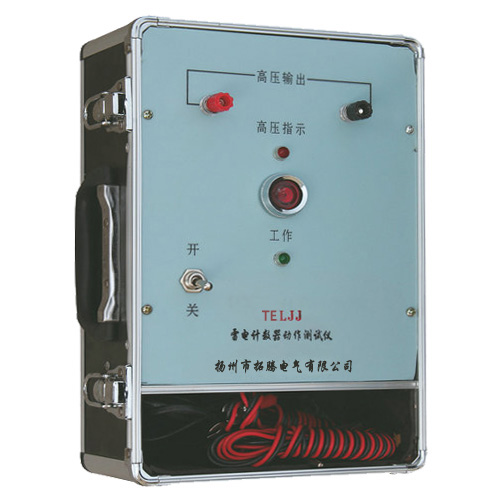

TELJJ型雷电计数器校验仪是校验雷电记数器的专用仪器,将此仪器带到现场,只需几秒钟的时间,即可完成你的试验任务,是校验雷电计数器很理想的小型测试仪器。

一、 主要技术指标

      1.电源   50HZ   220V±10V         20W

      2.输出电压      直流1000V±50V   正弦波

      3.脉冲电流      50-100MA

      4.电容470UF*4

      5.重量           1.5KG

      6.体积          150*120*100

   二.试验方法:

1.将该仪器的高压输出端与雷电计数器的电极用两根导线并联。

2.将仪器的电源接入220V，50Hz电源，打开电源开关，工作指示灯亮，表示仪器已开始工作。

3.电源开关打开后，在3秒钟内，工作指示灯亮，说明仪器内高压已产生，这时按一下工作按钮，雷电计数器应动作，如果不动作，应检查雷电计数器是否有故障。

二、注意事项:

1.试验完毕后,应立即拔掉电源开关。

2.不要将仪器放在潮湿的地方。

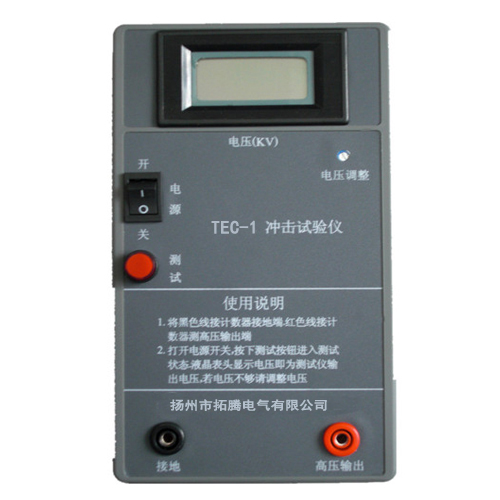

       TEC—I型雷电计数器测试仪是我公司有关技术人员根据电力用户的需要而精心设计研制。该仪器提高了电压和冲击电流，更适合于高电压下的避雷器计数器的测试。产品外型美观，携带使用方便，它替代了传统的笨重测试仪器和测试方法。

工作电压：DC12V（五号电池8节）

※ 输出电压：800V---1300V 可调

※冲击电流：5mA

※电 容 量：10uF

※液晶显示：12Vc；9V  (5#电池8节、液晶显示9V电池1节)。

※外    型：200×115×45(mm)

※ 工作方式：可以间断使用或连续冲击，当连续冲击时，每2秒自动放电一次。

※重量：500克

※工作环境温度：-20℃～40℃

※相对湿度：不大于90%（无凝露）

※周围无外界强电磁场，机械振动及冲击的干扰。

※工作原理

避雷器放电计数器是用来记录避雷器动作次数的一种配套设备，在运行中可能进入潮气或水份，使内部元件锈蚀，导致不能正常动作，每年应加强检测。

 本仪器采用脉宽调制器电路，使其直流输出更平稳。出IC1组成的控制回路，可以很容易控制其试验高压的输出，从而实现升压、放电、升压、放电的重复过程。自动充放电过程,时间间隔1~2秒／次。

电压调整电位器可以较方便的调节输出电压。一般在1000V即可。

 液晶表头用于检测输出电压。

其它型号

DHJ计数器动作测试仪    CJ-2冲击计数器测试仪  ZGS-JZ雷击计数器校验仪

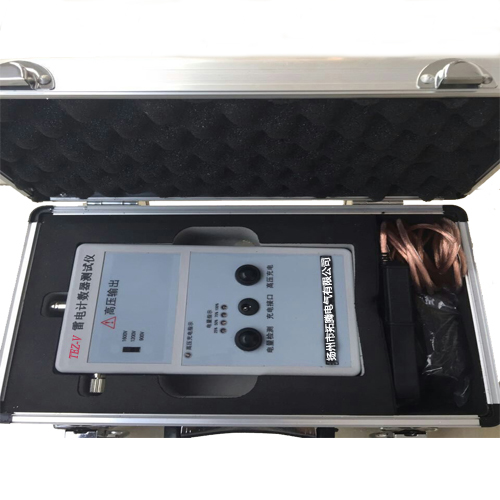

      TEZ-V 雷击计数器测试仪是根据电力用户的需要而精心设计研制的。产品外型美观，携带使用方便，它替代了传统的笨重测试仪器和测试方法用于避雷器计数器指针归零等动作试验，深受广大专业人员的欢迎。

技术指标

     1、电池组：12V

     2、高压输出：900V、1200V、1600V

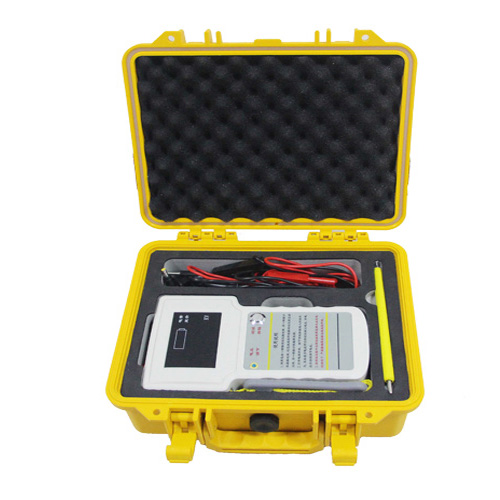

TELC-DAT雷击计数器校验仪

产品简介

       由于密封不良，避雷器动作记数器在运行过程中可能进入潮气和水分，使内部元件锈蚀，导致不能正常动作，计数器动作的可靠性对于电力系统非常重要，它是记录避雷器在正常运行中受到雷击次数统计的一个重要参数。它能为电力系统工作人员提供有针对性对避雷器进行检验的重要仪据。所以《规程》规定，每年至少应检查一次。

      TELC-DAT雷击计数器测试仪用于校验各种避雷器计数器动作的可靠性。适用于阀型避雷器（包括炭化硅普通阀型（FZ和FCD）及炭化硅磁吹阀型（FCZ和FCD）及氧化锌避雷器中放电记录记录器放电动作的检查和校验。）仪器符合电力行业标准DL474.5-92“现场绝缘试验实施导则－避雷器试验”标准的要求，适用于发电厂、变电所现场及修理车间、试验室等各种条件下的试验，本仪器采用手持式设计，外型美观，携带方便，它替代了传统的笨重测试仪器和测试方法用于避雷器计数器的动作试验，深受广大专业人员的欢迎。

产品参数

1、输出电压：0～1300V可调；

2、电 容 量：10uF；

3、放电电流:大于3mA；

3、供电方式：可充电锂电池；

4、外型：238×134×45(mm)3。

产品特点

1. 测试原理采用电容充放电法：充电时间短，放电速度快；

2. 操作简便：一键可完成自动充放电过程，时间间隔1～2秒／次；

3. 适用范围广：高压输出0～1300V可调，可满足各类计数器动作电压；

4. 安全可靠：仪器外壳采用ABS塑料材料，高压输出无金属外露，操作者安全有保障，不会被电击；

5. 测试次数多：一次充电可连续操作大于2000次；

6. 测试方便：本仪器配件中配有一套测试线，同时还有一个拉杆线，试验时能够满足不同方式的试验需要。
