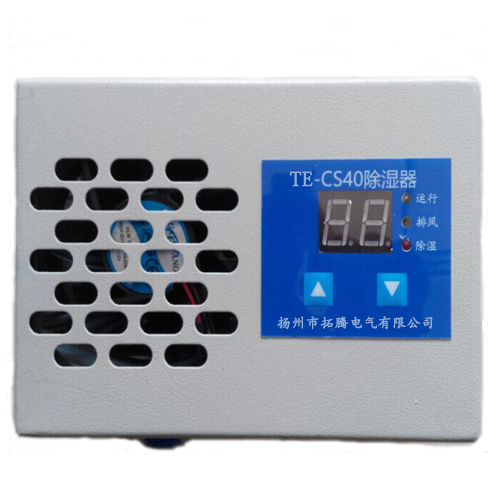

TE-CS40开关柜除湿器
发布者:扬州市拓腾电气有限公司 发布时间:2016/10/14

TE-CS40型冷凝除湿器使用说明书

一、工作原理

    冷凝除湿是建立在热电制冷原理基础上,起关键作用的珀尔帖效应是通过N型和P 型两种半导体将电能转化为热能的现象。当直流电从N 型半导体流向P 型半导体,电子通过相互连接的导体从P 型半导体的低能端流向N 型半导体的高能端的时候,便会从环境中吸收热量。然后热量通过电子传导转移到别一端,当电子返回到P 型导体的低能端时释放热量。多个热电对连接在一起,就构成热电装置。

     当环境中的湿热空气流经冷端散热片时,其中的水汽遇冷凝结在散热片上,并经排水管流出。经过持续的冷凝排水就可以使环境空气中的湿度显著降低。

一、应用领域

      冷凝除湿器可广泛应用于电力设备开关柜、电气控制柜、端子箱、动力箱等内部环境。

二、主要功能

1、产品特点

     没有机械移动部分,工作时没有震动、噪音。因此不需要经常维修,而且设备小、质量轻、寿命长、安装容易;

     不需要任何致冷剂,可连续工作。稳定运行可达100000 h 以上;

     不用制冷剂或干燥剂,因此不需要经常性的补充,而且不用CFC 等有利于温室效应的物质,可以起到保护环境的作用;

     具有加热控制输出,温度控制可以精确到1℃;可实现加热除湿功能;

     可以在恶劣、敏感或是陕小的环境中工作,对环境和使用地点没有特殊要求;

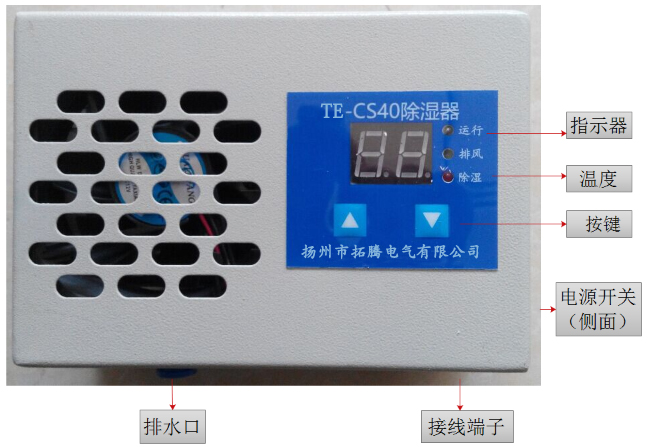

2、TE-CS40除湿器结构

     1) 湿度采集控制主件:通过湿度传感器采集环境空气中的湿度值从而控制半导体冷凝器工作的启停。

     2) 冷凝器主件:是除湿装置的核心部件,工作后产生冷热效应。热端在风扇作用下加速环境空气流动,

     3) 冷端将流动的湿热空气快速冷凝形成水滴,达到彻底除湿目的。

     4) 凝水排水主件:将冷凝后的水滴汇集经管道快速排出,彻底消除环境空气中的水汽。

     5) 加热控制主件:通过温度传感器采集环境空气中的温度值从而控制外部加热器的启停。

     6) 工作电源:给温湿度采集控制主件、半导体冷凝器主件、风扇等提供工作电源。


三、 技术性能参数

产品尺寸:165mm(长)*115mm(宽)*90mm(厚)

电源电压:220V AC

功率:40W

温度分辨率0.1°C

湿度分辨率0.1%RH

温度控制精度:1℃

湿度控制精度:1%RH

温度测量范围:0℃~99℃

湿度测量范围:10%~90%RH

温度控制方式:继电器输出,220V,3A

使用环境:-20℃~65℃

24小时除湿量:400mL

显示方式:3位数码管

设置方式:按键,带断电参数记忆保护功能

串行通讯:RS485接口

安装与使用

1、安装尺寸


1)安装时可使用配套的M4燕尾钉,用也可使用其它类似螺栓。


2)排水口请连接Φ8的PE管,并将出口引至柜外。


 使用方法

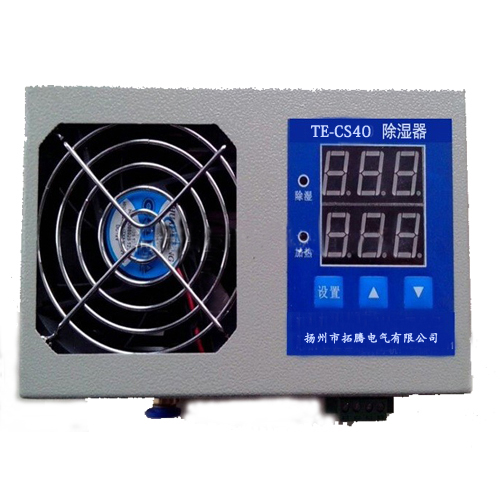

产品通电后,面板会显示当前的温湿度测量值,左侧的指示灯会显示当前的加热和除湿状态


长按【设置】键,进入设置模式,上排数码管会显示功能代码,下排数码管会显示对应功能的设定值。功能代码意义如下:


S01:启动温度设置符号

S02:停止温度设置符号

SC1:温度修正值设置符号

S03:启动湿度设置符号

S04:停止湿度设置符号

SC2:湿度修正值设置符号

在设置模式下按【设置】键切换功能代码,按【▼】键切换设置的数位,当前位转为闪烁状态,按【▲】键调整当前位的数值。


设置实例:设置停止温度为23.4度


长按【设置】键进入设置菜单,功能码显示为S01,再次按【设置】键,功能码显示为S02,小数位闪烁,按【▲】键将小数位设置为4,再按【▼】移位到个位数上闪烁,按【▲】键将个位设置为3,再按【▼】移位到十位数上闪烁,按【▲】键将十位设置为2,***后按【设置】键保存


一、 使用注意事项


使用前请认真阅读使用说明书,参照接线图接线,确保正确接线。

上电前必须检查仪器是否盖好扣好,是否固定好

二、 故障处理


开机无显示:请检查端子的市电供电接线是否牢固

显示“--.-”:请检查传感器是否传感器断路或损坏,此时仪表自动启动保护功能,将负载供电切断,须排除故障后方可再使用

不能启动除湿或加热:请检查相关的温湿度启动停止的设置是否正确,加热端子接线是否牢固。
