TEDWR系列接地阻抗测试仪
发布者:扬州市拓腾电气有限公司 发布时间:2016/9/30

接地阻抗测试仪(产品别称:接地电阻测试仪、大地网接地电阻测试仪、大地网测试仪、大地网接地阻抗测试仪、地阻仪、地网接地电阻测试仪、地桩式接地电阻测试仪)

一、用途

    本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小(最大5A),不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。

二、性能特点

1、测量的工频等效性好。测试电流波形为正弦波,频率与工频之差仅为5Hz,使用45Hz和55Hz两种频率进行测量。
2、抗地电压干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。TEDWR-1A型15V工频(50Hz)干扰电压带来的误差仅为0.002Ω   || TEDWR-3A型20V工频干扰电压带来的误差仅为0.002Ω    ||   TEDWR-5A型30V工频干扰电压带来的误差不大于0.002Ω。
3、精度高。可用来测量接地阻抗很小的大型地网。
4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗,还可测量出电阻分量和电抗分量。
5、可测量现场干扰,方便用户估计测量误差。
6、具备断线报警功能,避免了错误测量。
7、操作简单。全中文菜单式操作,直接显示出测量结果。
8、可保存50组测量数据,且自带微型打印机可现场打印测量结果。
9、布线劳动量小,无需大电流线。
10、本仪器体积小、重量轻,方便携带。
11、具有RS232通讯接口,配备了客户端 计算机软件,可用计算机软件来操作仪器。关于通讯软件的使用说明请参见随机光盘。


项目



TEDWR-1A

TEDWR-3A

TEDWR-5A

TEDWR-5B

阻抗测量范围

0200Ω

分辨率

0.001Ω

测量误差

±(读数×1+0.002Ω

±(读数×1+0.001Ω

抗地电压干扰能力

15V工频干扰电压带来的误差不大于0.002Ω(测试电流不小于1A时)

20V工频干扰电压带来的误差不大于0.002Ω(测试电流不小于2A时)

30V工频干扰电压带来的误差不大于0.002Ω(测试电流不小于3A时)

50V工频干扰电压带来的误差不大于0.002Ω(测试电流不小于3A时)

测试电流波形

正弦波

测试电流频率

45Hz55Hz双频

最大输出电流

1A

3A

5A

5A

最大输出电压

100V

200V

400V

测量线要求

电流线铜芯截面积≥1.0mm2

电流线铜芯截面积≥1.5mm2

电流线铜芯截面积≥4.0mm2

电压线铜芯截面积≥0.2mm2

电压线铜芯截面积≥0.2mm2

电压线铜芯截面积≥2.5mm2

供电电源

AC220V±10%,50Hz

使用环境

温度:-1040;相对湿度:<90%

外形尺寸

330×260×210

440×350×310

仪器重量

8.5kg

9kg

10.5kg

12KG

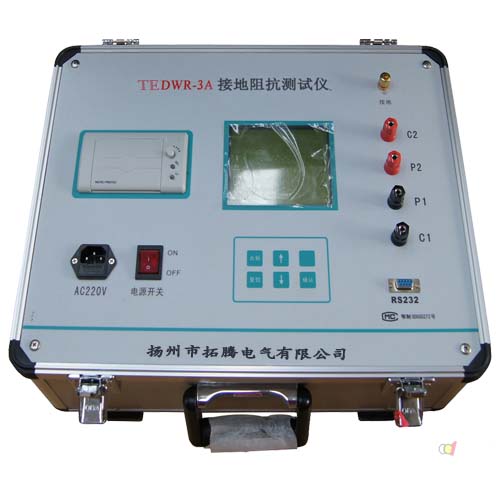

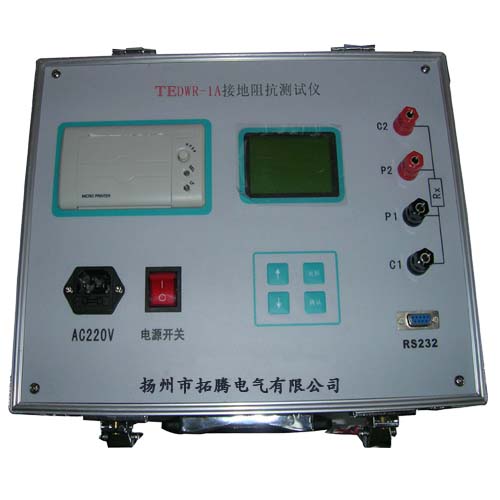

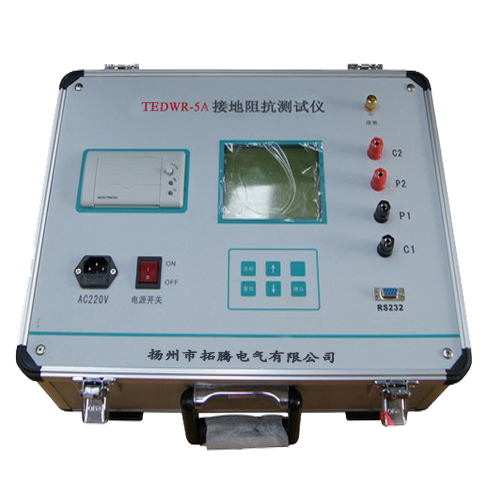

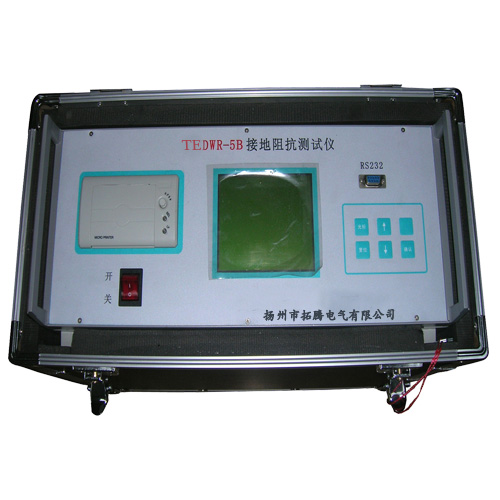

外观 图片
